Разработка и проектирование тормозной рычажной передачи 4-х осевого крытого вагона на тележках модели 18-100

Результаты вычислений сведены в таблицу 2.

Таблица 2

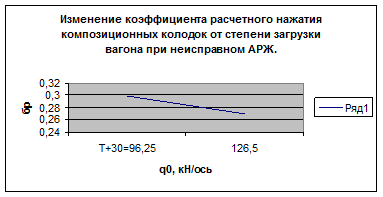

По данным таблицы 2 строим зависимость коэффициента расчетного тормозного нажатия композиционных колодок от загрузки вагона:

Из графика видно, что обеспеченность вагона тормозными средствами по мере его загрузки существенно снижается на всех режимах.Вагон обеспечен тормозами.

Вывод: при наличии на вагоне АРЖ при любой степени загрузки крытый вагон в полной мере обеспечен тормозами о чем свидетельствуют δр = 0,22 для поржнего и δр = 0,14 для груженного вагона.

4.3. Проверка максимальной силы нажатия тормозных колодок на отсутствие юза колёсных пар

Существует условие:

Определяем усилие на штоке тормозного цилиндра при выходе штока Lшт=100 мм, для режимов ВР:

“П” – Ртц=1,8 кгс/,

“С” – Ртц=3,4 кгс/,

Определим действительную силу нажатия на тормозную колодку:

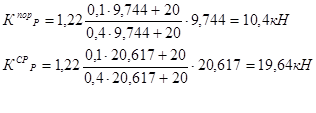

Определим величину расчётного нажатия:

Определяем тормозной расчётный коэффициент:

Расчётный коэффициент трения определяют для скоростей V=20км/ч; V=100км/ч; V=120 км/ч.

Допустимый коэффициент сцепления колёс с рельсами определяется по формуле: [yp]=yд*yv,

где

При наличии на вагоне АРЖ:

Определим действительную силу нажатия на тормозную колодку:

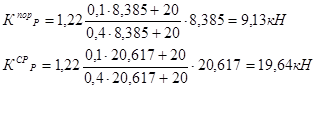

Определим величину расчётного нажатия:

Определяем тормозной расчётный коэффициент:

Расчётный коэффициент трения определяют для скоростей V=20км/ч; V=100км/ч; V=120 км/ч.

Допустимый коэффициент сцепления колёс с рельсами определяется по формуле: [yp]=yд*yv,

где

Вывод: полученные значения коэффициента сцепления колеса с рельсом меньше допускаемых. Следовательно, при торможении юза не будет. В соответствии с требованиями МПС по тормозам, величина коэффициента расчетного тормозного сжатия δ = 0,31 свидетельствует о полной обеспеченности крытого вагона тормозами и его можно эксплуатировать в грузовых поездах с максимальной скоростью движения 120 км/ч.

5. Обоснование эффективности разработанной и спроектированной тормозной системы вагона.

5.1. Вычисление полного тормозного пути на участке с заданным руководящим уклоном и начальной скоростью торможения

По расчётному тормозному коэффициенту вычисляем полный тормозной путь на участке с руководящим уклоном –5% , при начальной скорости торможения 100 км/ч.

Тормозной путь определяется, как сумма подготовительного тормозного пути Sн и действительного пути торможения Sд.

Sт=Sн+Sд;

где Vн – начальная скорость торможения, км/ч;

tн – время подготовки тормозов к действию,с;

где bt – удельная тормозная сила экипажа,

где – расчётный коэффициент трения тормозной колодки;

dр – расчётный коэффициент нажатия;

Действительный путь торможения Sд определяется по формуле:

где Vк – конечная скорость торможения в расчётном интервале, принимаем Vк через 10 км/ч;

x=120 – замедление экипажа при действии силы 1кг/т,км/ч2;

wо – основное удельное сопротивление движению экипажа, кг/т;

где qo – нагрузка от оси на рельс, т;

для порожнего вагона:

для груженного вагона:

для поржнего вагона:

для груженного вагона:

для поржнего вагона:

для груженног вагона:

В соответствии с пунктом 38 инструкции по сигнализации, тормозной путь установлен: Грузовые поезда: i < -6° /00 ;
