Разработка и проектирование тормозной рычажной передачи 4-х осевого крытого вагона на тележках модели 18-100

Действительная сила нажатия ;

где: РШТ - усилие по штоку ТЦ, Н;

РТЦ - расчетное давление воздуха в ТЦ,

для крытых вагонов с композиционными колодками РТЦ=0,3МПа;

ηТЦ - КПД

ТЦ; ηТЦ =0,92

Рпр - усилие отпускной пружины ТЦ, Н;

Рр - усилие возвратной пружины;

dТЦ - диаметр TЦ. мм:

Усилие отпускной пружины ТЦ:

Рпр=Ро+ЖЦ*LШ ,где:

Ро - усилие предварительного сжатия отпускной пружины ТЦ, Н;

Р0 = 159 кгс;

ЖЦ - жесткость отпускной пружины ТЦ, ЖЦ = 6,57 кгс/см;

LШ- величина выхода штока TЦ, мм.

Для композиционных LШ =10см.

Рпр(комп) =1590+6,57*100=2247 Н.

Усилие возвратной пружины авторегулятора РП, приведённое к штоку ТЦ:

где: РОР - усилие предварительного сжатия возвратной пружины

РОР - 1690 Н;

1р- величина сжатия возвратной пружины 1р= 15 мм;

nр - передаточное число, для чугунных колодок и для композиционных nр=0,65.

ЖЦ - жесткость возвратной пружины ТЦ, ЖЦ = 23,1 кгс/см

для композиционных колодок на среднем режиме ВР (Кд=15кН):

;

n – предаточное число ТРП вагона; n=5,4;

ηРП - КПД ТРП, в типовых расчетах тормоза рекомендуется принимать ηРП, для передачи с одним TЦ крытого вагона равным 0.95.

Тогда действительная сила нажатия :

;

;

Принимаем что у композиционных тормозных колодок Кд=16кН, тогда:

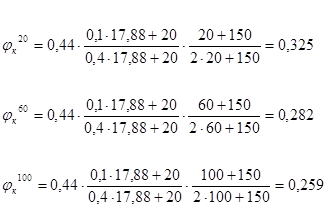

Расчетное нажатие Кp, определяется по действительному КД на основе метода приведения, исходя из того, чтобы при принятом φкр, отличающимся от φк, тормозная сила Вт, при любом методе расчета была одинаковая, равная истинному значению, т, е.:

;

для композиционных колодок:

4.2.Определение расчётного коэффициента нажатия тормозных колодок для различной степени загрузки крытого вагона

Расчетный коэффициент нажатия тормозных колодок определяется:

для композиционных колодок среднего и груженного режимов:

;

для порожнего режима:

;

Для “П” режима 0,22 £ dp £ 0,32;

Для “С” режима 0,14 £ dp £ 0,28;

Также расчетный коэффициент силы нажатия тормозной колодки определяется в зависимости от статической нагрузки колесной пары на рельс:

m1 – число тормозных колодок одной колесной пары;

q0 - статическая нагрузка колесной пары на рельс.

Вычислим для различных режимов загрузки вагона и сведем данные в таблицу:

При наличии АРЖ:

Давление в ТЦ достигает до 60% загрузки вагона брутто. В зависимости от загрузки на ось оно составляет:

Усилие на штоке определяется:

;

площадь поршня ТЦ Fтц=994 ;

величина выхода штока Lшт=10 см.

;

результаты сведены в таблицу:

Таблица 1.

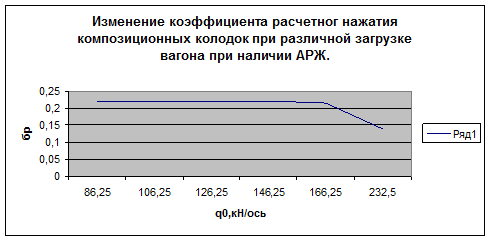

По данным таблицы 1 строим зависимость коэффициента расчетного тормозного нажатия композиционных колодок от загрузки вагона:

Из графика видно, что при наличии на вагоне АРЖ обеспеченность его тормозными средствами до 60% загрузки от веса брутто практически остается неизменной. Также при любой степени загрузки крытый вагон в полной мере обеспечен тормозами о чем свидетельствуют δр = 0,22 для поржнего и δр = 0,14 для груженного вагона.

При неисправном АРЖ:
