Проектирование первичной сети связи на железнодорожном участке

Связь с городской телефонной сетью (ГТС) осуществляется по соединительным линиям, которым присваивается индекс 9. Выход на спецслужбы данного подразделения железной дороги осуществляется по специальным линиям, имеющим одинаковый номер ЕН для всех подразделений МПС. Соединительным линиям к столу справок ЖАТС и столу заказов междугородной телефонной станции присваивают трехзначные номера 131 и 12

1 соответственно. Остальным спецлиниям присваивается четырехзначная нумерация в зависимости от назначения ЖАТС: бюро ремонта ЖАТС - 4531, 3151, 2151, скорая медицинская помощь - 445-3, 3353, 2283, пожарная охрана -4455, 3355, 2285.Для выхода на сеть дальней автоматической связи ДАТС используется индекс 0. Всем станциям, включенным в сеть ДАТС, присваиваются трехзначные коды. Линии постанционной связи включаются в междугородный коммутатор.

1.2 Схема местной телефонной сети железнодорожного узла

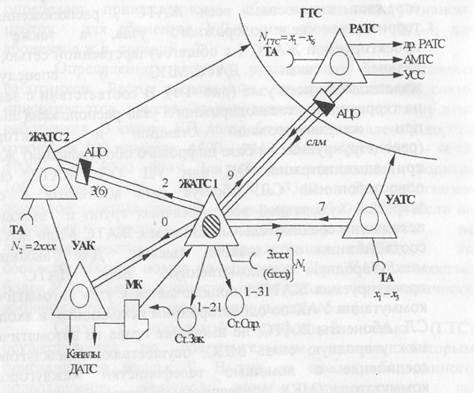

Схема местной телефонной сети отражает взаимосвязь всех ЖАТС, расположенных на территории железнодорожного узла, а также связь проектируемой ЖАТС 1 с общегосударственной сетью, сетью дальней связи ДАТС-МПС и спецслужбами железнодорожного узла (рис. 1.1).

Рис. 1.1. Схема местной телефонной сети железнодорожного узла

В соответствии с заданием на территории железнодорожного узла расположена ЖАТС 2 при железнодорожной станции и проектируемая (реконструируемая на базе цифрового оборудования) ЖАТС 1 при администрации ОД или УД. Обе ЖАТС связаны односторонними СЛ, образуя сеть абонентов с общей, закрытой нумерацией всех тысячных групп и выходом по исходящим соединительным линиям к ЖАТС 1 или ЖАТС2 в соответствии со знаком тысячи. Для выхода на междугородную ведомственную сеть ДАТС МПС проектируемая ЖАТС 1 подключается к узлу автоматической коммутации УАК по односторонним исходящими и входящим СЛ. Абоненты ЖАТС, не имеющие права на автоматическую междугородную связь МПС, осуществляют междугородное соединение с помощью телефонистки междугородного коммутатора (МК), предварительно заказав междугородный разговор через стол заказов по коду «О». Связь с общегосударственной сетью страны осуществляется через опорную районную АТС (РАТС) городской сети, которая, кроме связи с абонентами ГТС, обеспечивает выход абонентов ЖАТС на автоматическую междугородную телефонную сеть страны (АМТС) и спецслужбы ГТС (узел спецслужб - УСС). Местное соединение РАТС и ЖАТС обеспечивается по односторонним СЛ, причем для обеспечения высокого качества междугородней связи предусмотрен выделенный пучок междугородных линий СЛМ от опорной станции ГТС к проектируемой ЖАТС. При значительном тяготении абонентов проектируемой ЖАТС к учреждениям и предприятием, расположенным на территории данного населенного пункта, организуется прямая связь с УАТС, соответствующих учреждений по соединительным линиям с использованием индекса выхода 7 или 8.

Внедрение цифровых ЖАТС в настоящее время происходит в условиях работы окружающих аналоговых АТС электромеханической или квазиэлектронной системы по аналоговым соединительным трактам. Поэтому проектируемая АТСЦ должна обеспечить включение физических СЛ, как правило на направлениях к АТС 1-Ш поколений с малым тяготением. Направления с большим телефонным тяготением организуются по цифровым ИКМ-трактам с установкой оконечного оборудования аналого-цифрового преобразования (АЦО) на встречных аналоговых АТС, например при связи с РАТС городской телефонной сети. Целью курсового проекта является разработка схемы связи железнодорожного узла с указанием типов встречных станций, используемых трактов, системы кодирования направления и нумерации ТА, что отображается в таблице 1.1.

В следующих разделах разрабатываются структурные схемы связи со встречными АТС в соответствии с заданием, рассчитывается телефонная нагрузка и объем оборудования проектируемой ЖАТС 1. Структурные схемы встречных АТС разных систем приведены на схеме, на листе 2.

2. Цифровые коммутационные станции

2.1 Принципы цифровой коммутации. Основной состав оборудования цифровых коммутационных станций

В коммутационном поле цифровой АТС осуществляются соединения между цифровыми основными каналами (каналы ЕО ИЛИ ОЦК), образованными в первичных цифровых каналах (каналы ПЦК или Е1), включенных в станцию.

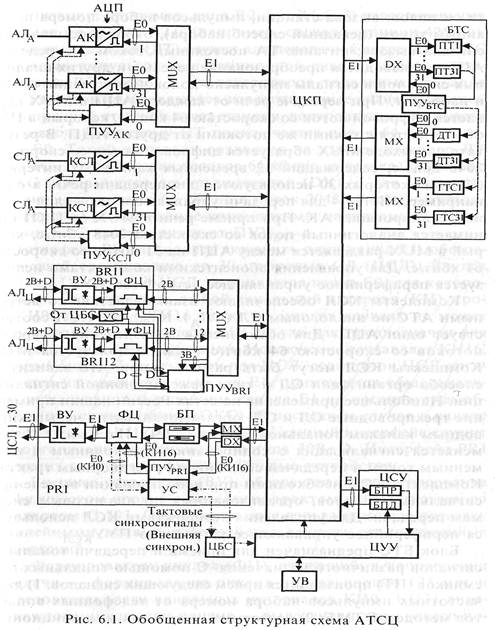

Станция включает в себя: цифровое коммутационное поле (ЦКП), мультиплексоры /демультиплексоры (MUX), аналого-цифровые преобразователи (АЦП), абонентские комплекты (АК), комплект соединительных линий (КСЛ), периферийные управляющие устройства (ПУУ), блок тональных сигналов (БТС), интерфейсы базового доступа сети ISDN (BRI), интерфейс канала Е1 (PRI), центральный блок синхронизации (ЦБС), центральное управляющее устройство станции (ЦУУ) и внешние устройства (УВ).

В ЦКП включаются внутристанционные каналы Е1. Внутри ЦКП производятся соединения между каналами ЕО в соответствии I с требованиями абонентов на установление соединений. Поскольку каналы ЕО находятся в разных временных позициях, построение ЦКП основывается на оперативной памяти, хранящей содержимое канальных интервалов входящих потоков 2048 кбит/с.

телефонная связь коммутация железнодорожный

В один АК включается аналоговая абонентская линия. АК выполняет следующие функции: прием от телефонного аппарата сигналов вызова станции, импульсов набора номера постоянным током (декадный способ набора), отбоя; посылка в АЛ сигнала вызова; питание ТА постоянным током. Посредством АЦП производится преобразование речевых и других аналоговых сигналов в сигналы импульсно-кодовой модуляции (ИКМ) и наоборот. При передаче речи от каждого АЦП к MUX передается цифровой поток со скоростью 64 кбит/с, который в ЦКП объединяется с такими же потоками от других АЦП. Для управления абонентскими комплектами используется периферийное управляющее устройство ПУУДК.

Комплекты КСЛ обеспечивают взаимодействие со встречными АТС по аналоговым СЛ (СЛА). Каждому КСЛ соответствует один АЦП. Для объединения и разделения цифровых потоков со скоростью 64 кбит/с также используется MUX. Комплекты КСЛ могут быть разных типов, что зависит от способа организации СЛ и типа межстанционной сигнализации. Комплекты КСЛ необходимы при использовании выделенных сигнальных каналов, организованных по аналоговым системам передачи. Для управления комплектами КСЛ используется периферийное управляющее устройство ПУУКСЛ.

Блок БТС предназначен для приема и передачи тональных сигналов различного назначения.

Интерфейс PRI позволяет включить один канал Е1, обеспечивающий организацию до 30 цифровых СЛ (ЦСЛ). Интерфейс PRI содержит следующие функциональные устройства:

1. Внешнее устройство (ВУ), обеспечивающее согласование на физическом уровне с линейным трактом в соответствии со стандартом G.703. Оно имеет также гальваническую развязку с линейными цепями и устройства защиты от повышенных напряжений.

2. Формирователь циклов (ФЦ), служащий: в направлении передачи - формирование циклов длительностью 125 мкс и последовательности канальных интервалов КИ0 .КИ31 внутри каждого цикла; при приеме - выделение из входящего потока канальных интервалов и контроль над цикловой последовательностью. ФЦ позволяет вставлять и выводить информацию из канала сигнализации, для чего обычно предназначен КИ16. В ФЦ также можно выделять КИО, содержащий синхросигналы.
