Проектирование механизма подъема груза мостового крана

2.11 Определение расчетной мощности редуктора и его выбор

Редукторы для механизма подъема выбирают, исходя из расчетной мощности или крутящего момента частоты вращения быстроходного вала, передаточного числа редуктора и режима работы. Для горизонтальных

редукторов

(18)

где kp – коэффициент, учитывающий условия ра

боты редуктора, для приводов механизмов подъема грузов kp = 1,

При выборе редуктора должно соблюдаться условия, касающиеся прочности, долговечности и кинематики редуктора

Первое условие – расчетная мощность редуктора на быстроходном валу не должна превышать номинальную мощность на быстроходном валу редуктора

(19)

Второе условие – передаточное число редуктора не должно отличаться от требуемого передаточного числа более чем на ±15%

(20)

Требуемое число редуктора равно

(21)

где nдв – частота вращения двигателя, мин-1;

nт – частота вращения барабана, мин-1,

По таблице приложения Б[3] в соответствии с расчетной мощностью, частотой вращения быстроходного вала, режимом работы и передаточным числом выбираем редуктор Ц2 – 400.

Таблица 2.5 – Основные параметры редуктора Ц2

Проверяем второе условие

что меньше допускаемых 15%

Таблица 2.6 – Размеры редуктора

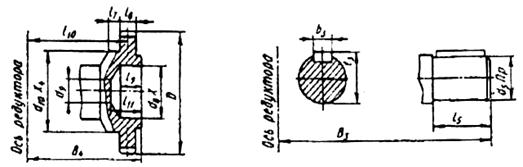

а) б) Рисунок 2.8 – Общий вид концов валов редуктора Ц2, а – тихоходного; б – быстроходного

Таблица 2.7 – Геометрические параметры концов валов редуктора Ц2

2.12 Определение статического момента на валу двигателя при подъеме груза

Момент статического сопротивления на валу двигателя в период пуска при подъеме груза, Нм

(22)

где Fmax – усилие в канате, набегающем на барабан, Н;

Z – число полиспастов;
