Проектирование механизма подъема груза мостового крана
Up – передаточное число редуктора (привода);
КПД барабана, на подшипниках качения
КПД привода,
ght=44 src="images/referats/9077/image067.png">
2.13 Определение расчетного момента и выбор муфты
По кинематической схеме, представленной на рисунке 1, установлены две муфты. Одна муфта с тормозным шкивом установлена между двигателем и редуктором, вторая соединяет тихоходный вал редуктора с валом барабана.
Расчетный момент для выбора муфты с тормозным шкивом, Нм
(23)
где Тмн – номинальный момент муфты, Нм. Принимается равным Тс;
k1 – коэффициент, учитывающий степень ответственности механизма, k1=1,3;
k2 – коэффициент, учитывающий режим работы механизма, по таблице 5.1[3] при среднем режиме k2 = 1,2.
Из таблицы В.3[3] выбирается муфта упругая втулочно-пальцевая с тормозным шкивом.

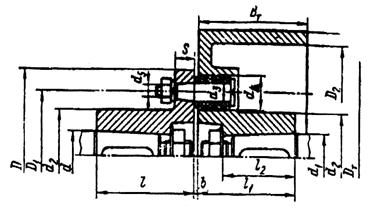

Рисунок 2.9 – Муфта упругая втулочно-пальцевая и тормозным шкивом
Таблица 2.8 – Основные размеры и параметры втулочно-пальцевых муфт с тормозными шкивами
Номинальный тормозной момент МК, Нм | d(Н7) | d1(Н9) | D | DТ | D1 | D2 | d2 | d3 | d4 | d5 | Число пальцев, n |
мм | |||||||||||
1000 | 60-70 | 50-70 | 220 | 300 | 170 | 275 | 120 | 18 | 36 | М12 | 10 |
Продолжение таблицы 2.8
Номинальный вращающий момент М, Нм | l | l1 | l2 | S | BТ | b | Допустимое смещение валов | Тормозной момент М, Нм | Момент инерции, кгм2 | Масса, кг, не более | |
мм | радиальное | угловое | |||||||||
1000 | 110 | 140 | 107 | 22 | 150 | 1-6 | 0,4 | 1º | 420 | 1,5 | 43 |
2.14 Определение номинального момента на валу двигателя
Номинальный момент на валу двигателя, Нм
(24)
где Р – мощность электродвигателя, кВт;
n – число оборотов электродвигателя, мин-1.
2.15 Определение среднего пускового момента
Для двигателя с короткозамкнутым ротором можно принимать
(25)
где Тmax – максимальный момент двигателя, Нм.
(26)
где максимальная кратность пускового момента,
Принимаем Тср.п. = 820 Нм.
2.16 Определение времени пуска двигателя при подъеме груза
Время пуска при подъеме груза, с
(27)
где Imax – суммарный момент инерции ротора двигателя и муфты, кгм2.
(28)
где Ip – момент инерции ротора двигателя, кгм2;
Iм – момент инерции муфты, кгм2.
nдв – частота вращения вала электродвигателя, мин-1;
Vф – фактическая скорость подъема груза, м/с, Vф = 0,71м/с (см пункт 2.18);
КПД механизма,
Тср.п. – средний пусковой момент двигателя, Нм;
Тс – момент статического сопротивления на валу двигателя, Нм.
2.17 Определение фактической частоты вращения барабана
Фактическая частота вращения барабана, мин-1
(29)
2.18 Определение фактической скорости подъема груза
Фактическая скорость подъема груза
(30)
2.19 Определение максимального ускорения при подъеме груза
Максимальное ускорение при подъеме груза, м/с2
(31)
