Электроснабжение предприятия по производству деталей к автомобилям

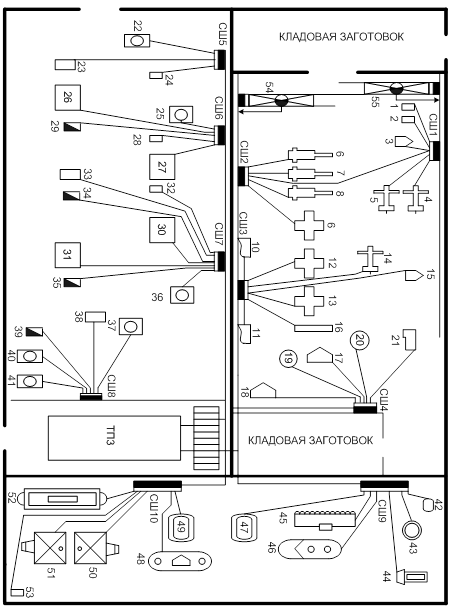

Рис.6.2 Схема расположения ЭП

Определяем активную расчётную нагрузку:

Определяем Км = 1,0 для Ки = 0,17 и nэ>100

Определяем суммарную расчётну

ю нагрузку:

6.4 Расчёт сети с напряжением U<1000В

6.4.1 Выбор схемы и её конструктивного исполнения

Цех питается от комплектной трансформаторной подстанции Чирчикского завода с мощностью трансформаторов 1000 кВа. Распределительные сети подключаются к питающей магистрали через распределительные шкафы.

Оборудование располагается неравномерно по площади цеха. Эти электроприемники запитываются от силовых шкафов, которые объединяются по цепочной схеме и подключаются непосредственно к ТП.

Так как подстанция двухтрансформаторная, то для взаимного резервирования устанавливаем перемычку с автоматическим выключателем.

6.4.2 Расчёт электрических нагрузок

Силовой шкаф СШ1

Таблица 6.4. Расчёт силового шкафа СШ1

Определяем групповой коэффициент использования для приемников с неравномерным графиком нагрузок:

Эффективное число электроприемников определяем по точной формуле:

Так как nэ=3<4, то определяем активную расчетную нагрузку приемников с переменным графиком нагрузок:

Определяем суммарную расчетную нагрузку:

Расчетный ток равен:

Выбираем силовой шкаф защищенного исполнения марки ШРС1-20У3, с номинальным током 250А, с числом отходящих линий и номинальными токами предохранителей типа НПН равным 5х60. Размеры шкафа 1600x500x380 [9].

Силовой шкаф СШ2

Таблица 6.5. Расчёт силового шкафа СШ2
