Расчётная нагрузка ГПП от которой будет питаться завод, складывается из расчётной нагрузки цехов, расчётной нагрузки освещения, транзитной присоединённой мощности.

Таблица 1.7. Расчётная нагрузка предприятия и ГПП

Вид нагрузки
Технологическая	4733,6	5150,7	6645,7
Осветительная	388,8	559,9	647,5
Предприятия	5122,4	5710,6	7287,8
Транзитная	8000	7054	10665,86
ГПП	13122,4	12764	17390

2. Технико-экономическое сравнение вариантов внешнего электроснабжения

2.1 Выбор напряжения системы внешнего электроснабжения

Для получения наиболее экономичного варианта электроснабжения предприятия в целом, напряжение каждого звена системы электроснабжения предприятия должно выбираться с учётом напряжения смежных звеньев. Выбор напряжений основывается на сравнении технико-экономических показаний различных вариантов.

В данном случае имеется возможность получать питание от подстанции с напряжением 110/35 кВ, находящейся на расстоянии 20 км от завода.

Для приближенного определения рационального напряжения системы электроснабжения промышленных предприятий предварительно определяется два варианта 35 кВ и 110 кВ, которые необходимо сравнить, проведя технико-экономический расчет.

2.2 Выбор внешней схемы электроснабжения завода

На данном промышленном предприятии преобладают потребители 1 и 2 категории, поэтому для осуществления надёжности электроснабжения завода, питание обеспечивается по 2-х цепной воздушной линии электропередач. Для преобразования и распределения электрической энергии на заводе устанавливается главная понизительная подстанция (ГПП). Распределительное устройство высшего напряжения ГПП представлено на рис.2.1

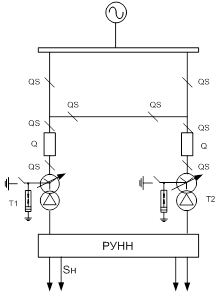

Рис.2.1 Схема РУ ВН ГПП

Данная схема применяется на напряжения 35-220 кВ для ответвительных и тупиковых подстанций.

2.3 Технико-экономический расчёт вариантов питающего напряжения

После определения электрической нагрузки и установления категории надёжности потребителя, намечаем возможные варианты электроснабжения кабельными или воздушными линиями различных напряжений. На оценку экономичности варианта не влияет, в каком эквиваленте будет производиться расчет. Для простоты использования справочной литературы технико-экономический расчет сравнения двух вариантов будет производиться по справочным данным 1989г.

2.3.1 Выбор числа и мощности трансформаторов

По условию надёжности электроснабжения потребителей первой и второй категории принимается два трансформатора. В целях уменьшения установленной мощности, используется перегрузочная способность трансформаторов. Допустимая перегрузка трансформатора в послеаварийном режиме до 40% в течении не более 6 часов в продолжении 5 суток

Расчетная мощность определяется по следующей формуле:

Выбор трансформатора и его мощности приведён в таблице 2.1

Таблица 2.1. Выбор мощности трансформаторов

				Тип трансформаторов
35	17390	12421	16000	ТДСН-16000/35
110	17390	12421	16000	ТДСН-16000/110

2.3.2 Выбор сечения проводов ВЛЭП

Питание предприятия обеспечивается посредством линии электропередач. Выбор сечения линий электропередач осуществляется по экономической плотности тока.

где Jэк - нормированное значение экономической плотности тока, А/мм определяется в зависимости от числа часов использования максимума нагрузки в год. Число часов использования максимума нагрузки в год принимается, при 2-х сменном режиме работы, Тм< 5000ч., тогда

Jэк=1,1 А/мм, Далее, для сталеалюминевых проводов, минимальным сечением по прочности является , а по условиям возможного коропирования при напряжении 110 кВ минимальным сечением является
