Электроснабжение предприятия по производству деталей к автомобилям

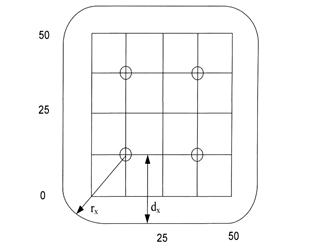

Рис.7.4. Горизонтальная зона защиты молниеотводами

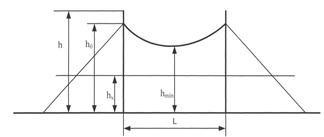

Рис.7.5. Вертикальная зона защиты молниеотводами

Расстояние между молниеотводами L принято 25 м, от периметра ГПП до молниеотводов dx =15 м. Высота защищаемого оборудова

ния hx = 20 м.

Принята вероятность прорыва молнии через границу зоны Р = 0,005. Верхняя граница защищаемой зоны:

При L<h:

hmin = h0 = 29,8 м,

dx = rx = 20 м.

Заземляющее устройство круглый год должно иметь сопротивление не более 0,5 Ом [3, п.1.7 51]. Для заземления молниеотводов приняты вертикальные и горизонтальные заземлители. В качестве вертикальных заземлителей приняты стальные стержни диаметром 16 мм и длиной 6м. Горизонтальные заземлители представляют собой стальные полосы прямоугольного сечения 48 мм2.

Расчётное сопротивление грунта:

ρ = К·ρизм =1,15·50 = 57,5 Омм,

где значение К определено для суглинистой почвы III климатической зоны.

Суммарная длина горизонтальных заземлителей:

LГ=9·50 + 9·50 = 900 м.

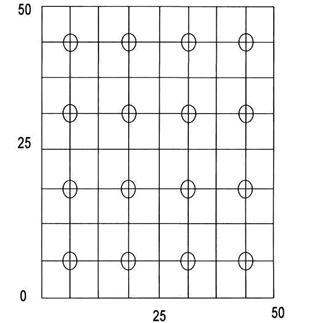

Рис.7.6. Схема заземлителя

Определим сопротивление заземлителя

Рассчитанное сопротивление проходит по условию минимального сопротивления заземлителей. Для оценки эффективности защиты определяется пятидесятипроцентное значение разрядного напряжения Uso%5 по длине гирлянды изоляторов.

Выбор числа изоляторов и его типа.

Принимаю среднеэксплуатационную нагрузку F = 120 кН. Необходимо, чтобы изолятор имел пятикратный запас прочности:

FH3 = 5F = 5120 = 600 кН.

По [11] выбираю изолятор ПС 12-А, его характеристики:

Строительная длина Н = 140 мм

диаметр Д = 260 мм

длина пути утечки LУ1=325 мм

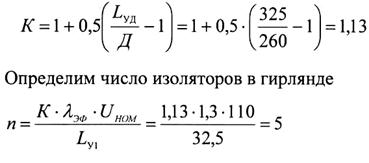

Коэффициент, учитывающий изменение длины пути утечки изолятора при неравномерном загрязнении и увлажнении в процессе эксплуатации:

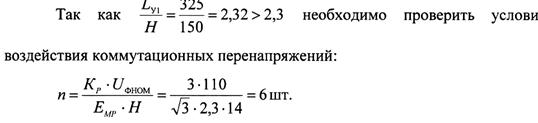

Число изоляторов увеличивается на 1, Т.о. общее число изоляторов составляет 7 шт.д.ля длины гирлянды изоляторов LГ = nН = 70,14 = 0,98 м U50= 840 кВ.

Произведем оценку молниезащиты предприятия.

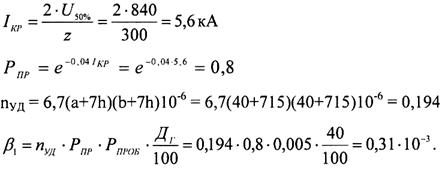

Определим вероятность перекрытия изоляции вследствие прорыва молнии в зону защиты.

Определим вероятность обратных перекрытий при ударах в молниеотвод:

8. Мероприятия по обеспечению требований безопасности и экологичности при электроснабжении промышленного предприятия

Для того чтобы правильно выбрать вид электропроводки, марку провода способ его прокладки, электроустановку соответствующего исполнения, необходимо знать, в каких условиях они будут работать. Исполнение электроустановки отражает степень защиты персонала от поражения электрическим током и защиту оборудования от внешних воздействий. По этим признакам классифицируются помещения и электротехнические изделия [7]

8.1 Условия производства работ

В электроустановках все работы необходимо производить при обязательном соблюдении следующих условий.

работу можно выполнять только с разрешения уполномоченного на это официального лица в соответствии с заданием, оформленным в виде наряда или распоряжения;

работу должны вести, как правило, не меньше чем два лица;

должны быть выполнены организационные и технические мероприятия, обеспечивающие персоналу безопасные условия работ.

Организационные мероприятия имеют целью обеспечить безупречную организацию выполнения работ в электроустановках для исключения несчастных случаев с людьми при высокой производительности труда и хорошем качестве работ. Такими мероприятиями являются:

а) выдача нарядов и распоряжений на производство работ;

б) допуск бригады к работе;

в) надзор за бригадой во время работы;

г) оформление перерывов в работе и окончания работ.

Технические мероприятия имеют целью обеспечить безопасность безопасность персонала при выполнении работ с полным или частичным снятие напряжения с электроустановки. Такими мероприятиями являются:

а) производство необходимых отключений и принятие мер для предотвращения ошибочного или самопроизвольного включения коммутационной аппаратуры (блокирование, механический запор приводов, снятие предохранителей и т.п.);

б) вывешивание переносных плакатов по технике безопасности и при необходимости установка временных ограждений;

в) проверка отсутствия напряжения на токоведущих частях установки, предназначенной для работы;

г) наложение временных заземлений [7]

8.2 Классификация производственных помещений по условиям окружающей среды и степени опасности поражения электрическим током

По условиям окружающей среды производственные помещения подразделяются на категории, характеристика которых приведена в таблице 8.1. По степени опасности поражения электрическим током производственные помещения подразделяются на три группы: без повышенной опасности, помещения с повышенной опасностью, особо опасные.

Помещения без повышенной опасности характеризуются отсутствием признаков, как повышенной опасности, так и особой опасности.

Помещения с повышенной опасностью характеризуются следующими признаками: наличие сырости (относительная влажность длительно превышает 75%) или проводящей пыли; полы токопроводящие (металлические, земляные, железобетонные, кирпичные и т.п.); высокая температура (35 гр. С и выше); возможность одновременного прикосновения человека к имеющим соединения с землей металлоконструкциям зданий и сооружений аппаратов с одной стороны, и к металлическим корпусам электроустановок с другой. Наличие одного из перечисленных признаков является достаточным, чтобы производственное помещение по степени опасности поражение электрическим током отнести к рассмотренной группе.

Помещения особо опасные характеризуются следующими признаками: особой сыростью; химически активной или органической средой, наличием двух или более признаков повышенной опасности. Наличие одного из перечисленных признаков является достаточным, чтобы производственное помещение по степени опасности поражения электрическим током отнести к особо опасным

Таблица 8.1. Краткая характеристика потребителей и их наименование
