Электроснабжение предприятия по производству деталей к автомобилям

Периодический ток короткого замыкания:

Апериодический ток короткого замыкания:

[8. табл.3.8]

tотк = 0,2 [8. рис.3.62], определяется по расчётным зонам то

ков короткого замыкания (Та = 0,02 с)

Ударный ток короткого замыкания:

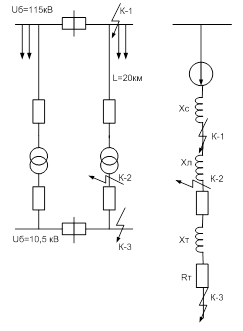

Рис 5.1 Расчётная схема Рис.5.2 Схема замещения

Двухфазное замыкание в точке К-2:

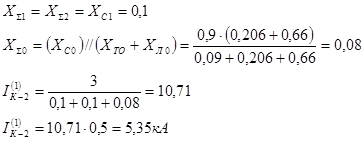

Однофазное замыкание в точке К-2:

Для определения однофазного тока короткого замыкания составляются схемы замещения трех последовательностей - прямой, обратной и нулевой

Рассматриваются короткие замыкания в точке короткого замыкания К-3:

Трёхфазное КЗ:

Периодический ток короткого замыкания:

Апериодический ток короткого замыкания:

Та = 0,03 для системы связкой со сборными шинами 6-10 кВ, где рассматривается короткое замыкание через трансформаторы мощностью 32 МВА [8 табл.3.8]

Ударный ток короткого замыкания:

Двухфазное короткое замыкание в точке К-3:

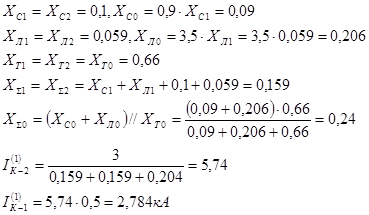

Рассматривается короткое однофазное замыкание в точке К-1:

Распределение тока однофазного КЗ по ветвям:

Со стороны системы:

Итог расчёта сводится в таблицу 5.2

Таблица 5.2. Расчёт токов короткого замыкания

5.3 Выбор аппаратов ГПП на напряжении 110 кВ

Выбор выключателей осуществляется по следующим условиям: по напряжению установки Uном>Uуст по длительному току: Iном>Iнорм; Iном>Iмах. по отключающей способности

а) проверка на симметричный ток отключения Iотк ном >Iпо

б) проверка отключения апериодической составляющей тока КЗ:

, где

- нормированное значение содержания апериодической составляющей в отключающем токе.

По включающей способности:

а) Iномвкл>Iпо

б) iвклQ>iуд проверка на термическую стойкость где ВК - тепловой импульс тока КЗ

Проверка на электродинамическую стойкость:

а) IдинIпо

б) iдинiуд

предварительно выбирается выключатель ВМТ-110Б-20/1000 УХЛ-1 проверка условий выбора выключателя сведена в таблицу 5.3.

5.3.1 Выбор разъединителей

Выбор разъединителей осуществляется по следующим условиям: по и напряжению установки: Uном>Uуст по длительному току: Iном>Iнорм; Iном>Iмах

на электродинамическую стойкость:

а) Iдин>Iпо

б) Iдин>Iуд

проверка на термическую стойкость

Предварительно выбран разъединитель РДНЗ-П0/1000У1. Проверка условий выбора разъединителя сведена в таблицу 5.3

Таблица 5.3. Выбор выключателей и разъединителей 110 кВ
