Электроснабжение предприятия по производству деталей к автомобилям

Выбрав произвольную систему координат, центр электрических нагрузок определяется по формулам:

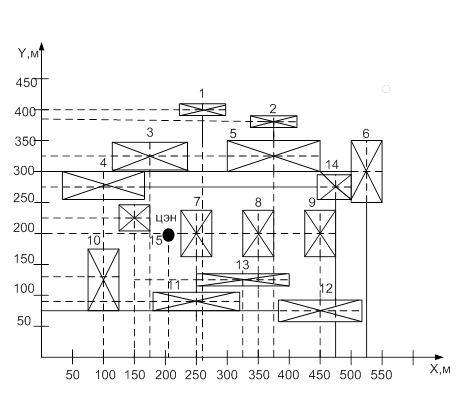

Рис.3.1 Определение центра электрических нагрузок

Так к

ак в полученном центре (рис.3.1) размещения ГПП возможно, то подстанция устанавливается в точке, со смешением вдоль оси X в направлении источника питания.

4. Выбор числа и мощности цеховых ТП

Выбор числа и мощности цеховых трансформаторных подстанций, также как число трансформаторов на каждой из них, должен производиться в зависимости от величин сменных нагрузок, близости или удалённости цехов друг от друга, необходимой надёжности питания потребителей, перспективы развития производства, удельной плотности нагрузки и загрузки трансформаторов в рабочем режиме, а также производственными, архитектурно-строительными и эксплуатационными требованиями. Должны учитываться конструкция производственных помещений и условия окружающей среды.

Однотрансформаторные цеховые подстанции, как правило, применяются при нагрузках, допускающих перегрев питания на время доставки складского резерва, или возможности резервирования питания потребителей по сети вторичного напряжения. Двухтрансформаторные цеховые подстанции применяются при преобладании потребителей 1 и 2 категории, а также при неравномерном суточном или годовом графике нагрузок.

Мощность трансформаторов 2-х трансформаторной подстанции выбирается так, чтобы в аварийном режиме, при отключении одного из них, другой мог бы нести всю нагрузку с перегрузкой не более 30%.

Мощность трансформатора однотрансформаторной подстанции выбирается такой, чтобы она полностью обеспечивала электроэнергией всех потребителей запитанных от неё. При выборе мощности трансформаторов учитывается, что максимальная мощность трансформаторов, установленных на цеховых ТП, не должна превышать 1600-2500 кВА [4] тех случаях, когда мощность, потребляемая цехом велика, то необходимо устанавливать несколько ТП на цех.

При выборе цеховых трансформаторов следует стремиться к меньшей номенклатуре трансформаторов по мощности предприятия в целом.

При плотности нагрузки целесообразно принять КТП с трансформаторами мощностью 1000 кВА: при 0,2-0,3 - 1600, более 0,3 приходится рассматривать установку трансформаторов мощностью 250-400 или 630 кВА.

Для трансформаторов цеховых ТП следует принимать следующие коэффициенты загрузки:

для цехов с преобладающей группой электроприемников первой категории при 2-х трансформаторной КТП: 0,65 - 0,75,для цехов с электроприёмниками преимущественно второй категории, где необходимо предусматривать однотрансформаторные КТП.0,9-0,95, для цехов с преобладанием электроприёмников третьей категории: 0,95 - 1,0 [4].

4.1 Распределение нагрузок по цеховых ТП

Для начального определения мощности трансформаторов КТП, рассчитывается удельная плотность нагрузки

где - суммарная расчётная нагрузка цехов присоединённых к одной КТП, F - площадь этих цехов

Таблица 4.1. Распределение нагрузок по ЦТП
