Электроснабжение предприятия по производству деталей к автомобилям

Защитное действие молниеотводов основано на том, что во время лидерной стадии на вершине молниеотвода скапливаются заряды и наибольшие напряженности электрического поля создаются на пути между развивающимся лидером и вершиной молниеотводов. Возникновение и развитие с молниеотвода встречного лидера еще более усиливает напряженности поля на этом пути, что окончательно предопределяет удар в молние

отвод. Защищаемый объект, более низкий, чем молниеотвод, будучи расположен поблизости от него, оказывается заэкранированным молниеотводом и встречным лидером и поэтому практически не может быть поражен молнией.

Защитное действие молниеотвода характеризуется его зоной защиты, т.е. пространством вблизи молниеотвода, вероятность попадания молнии в которое не превышает определенного достаточно малого значения.

Молниеотводы по типу молниеприемников разделяются на стержневые и тросовые. Стержневые молниеотводы выполняются в виде вертикально установленных стержней (мачт), соединенных с заземлителем, а тросовые - в виде горизонтально подвешенных проводов. По опорам, к которым крепится трос, прокладываются токоотводы, соединяющие трос с заземлителем.

Открытые распределительные устройства подстанций защищаются стержневыми молниеотводами, а линии электропередачи - тросовыми. Для защиты шинных мостов и гибких связей большой протяженности также могут применяться тросовые молниеотводы.

Необходимым условием надежной защиты является хорошее заземление молниеотвода, так как при ударе молнии в молниеотвод с большим сопротивлением заземления на нем создается высокое напряжение, способное вызвать пробой с молниеотвода на защищаемый объект.

В последнее время интенсивно ведутся исследования по повышению эффективности молниеотводов (Г.Н. Александров - ЛПИ). В частности, на крупномасштабной модели с воздушным промежутком длиной 10' м экспериментально показано, что лазерная искра влияет на ориентировку лидера так же, как и эквивалентный ей по длине металлический заземленный стержень.

За рубежом настойчиво рекламируются так называемые радиоактивные молниеотводы - стержневые молниеотводы, молниеприемники которых снабжены источниками радиоактивного излучения. Предполагается, что за счет этого излучения над молниеотводом образуется столб ионизированного воздуха, как бы увеличивающего высоту молниеотвода. Однако при применяемых радиоактивных соединениях высота ионизированного столба воздуха, имеющего достаточную проводимость, не превышает 10-15 см. Количество мощных частиц, проникающих на высоту в несколько десятков сантиметров, невелико, и они не могут создать проводящий канал.

7.2 Зоны защиты молникотводов

В настоящее время в связи с потребностями практики нормированы зоны защиты молниеотводов высотой до 150 м. Зона защиты одиночного стержневого молниеотвода высотой h<150 м представляет собой круговой конус (рис.3.1) с вершиной на высоте ho<h, сечение которого на высоте hx имеет радиус гх.

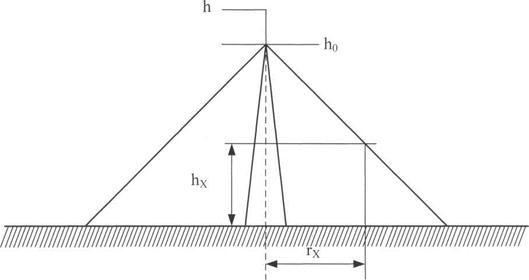

Рис.7.1. Сечение зоны защиты стержневого молниеотвода

Граница зоны защиты находится по формулам (все размеры - в метрах):

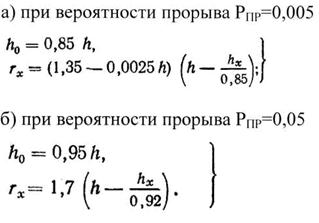

Вероятность прорыва молнии через границу зоны не превышает 0,005. Если допустить вероятность прорыва молнии 0,05, то зона защиты расширяется. В ряде случаев такая зона удовлетворяет потребностям практики, так как для объектов высотой до 30 м число разрядов обычно меньше 0,1 в год. Поэтому при вероятности прорыва 0,05 защищаемый объект в среднем будет поражаться не чаще, чем 1 раз за 200 лет эксплуатации. Зона защиты одиночного молниеотвода при вероятности прорыва 0,05 описывается формулами:

,

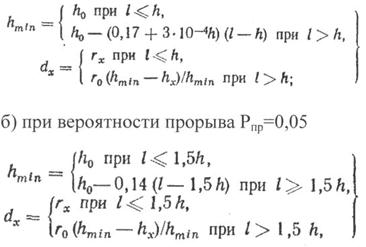

Зона защиты двух стержневых молниеотводов, находящихся вблизи друг от друга [на расстоянии, меньшем (3-5) h], расширяется по сравнению с зонами отдельных молниеотводов. Возникает дополнительный объем зоны защиты, обусловленный совместным действием двух молниеотводов. Зоны защиты двойного стержневого молниеотвода описываются формулами:

а) при вероятности прорыва Рпр=0,005

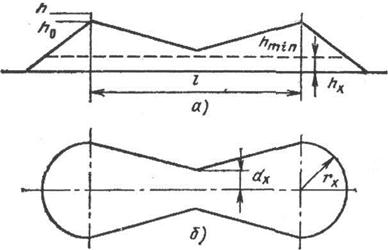

Рис.7.2. Зона защиты двойного стержневого молниеотвода:

а - сечение вертикальной плоскостью, проходящей через оси

молниеотводов; б - сечение горизонтальной плоскостью на высоте hx.

где r0 - зона защиты одиночного молниеотвода на уровне земли

(hX=0).

Если расстояние 1 между молниеотводами превышает 3h (РПР=0,005)

или 5h (РПР = 0,05), каждый из молниеотводов следует рассматривать как одиночный.

Несколько близко расположенных молниеотводов (например, три и более) образуют "многократный" молниеотвод. Его зона защиты определяется зонами защиты ближайших молниеотводов. При этом принимается, что внутренняя зона имеет вероятность прорыва такую же, как и зоны взятых попарно молниеотводов.

Для защиты протяженных объектов тросовые молниеотводы натягивают над защищаемым объектом и заземляют на опорах. Зона защиты одиночного тросового молниеотвода определяется по формулам

7.3 Заземление молниеотводов

Для устройства заземлений применяются вертикальные и горизонтальные электроды (заземлители). Для горизонтальных заземлителей используется полосовая сталь шириной 20-40 мм и толщиной не менее 4 мм, а также сталь круглого сечения диаметром не менее 6 мм. В качестве вертикальных заземлителей применяются стальные трубы, стержни и профильная сталь. На подстанциях заземлитель представляет собой сложную систему, состоящую обычно из горизонтальных полос, объединяющих вертикальные электроды и образующих сетку на площади, занимаемой подстанцией. На линиях электропередачи в качестве заземлителя опор могут использоваться их железобетонные фундаменты.

Заземлитель характеризуется значением сопротивления, которое окружающая земля оказывает стекающему с него току. Сопротивление заземлителя зависит от его геометрических размеров и удельного сопротивления грунта р, в котором он находится.

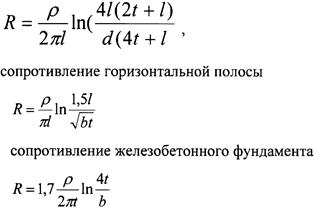

Для расчета сопротивления заземления одиночного стержневого молниеотвода или линейной опоры используются следующие формулы сопротивление вертикальной трубы или стержня:

где 1 - длина трубы или полосы; t-глубина залегания полосы, верхнего конца вертикального электрода или нижнего конца фундамента; b - ширина полосы или фундамента; d - диаметр трубы или стержня.

Расчетное значение ρ определяется по данным измерений как

(3.10)

где К - сезонный коэффициент; ρИЗМ - измеренное значение
