Исключение составляют электроустановки, не допускающие по технологическим причинам перерыва в электроснабжении. В таких установках для защиты людей от поражения электрическим током должны применяться другие электрозащитные меры — контроль изоляции, разделительные трансформаторы и др.

Органы Госэнергонадзора, Государственного пожарного надзора и Энергосбыта согласовывают проектную документац

ию, осуществляют сертификацию электроустановок жилых домов, приемку объектов в эксплуатацию только при условии обязательного использования УЗО.

7.3 Защитное отключение

Согласно классификации по ГОСТ Р МЭК 61140-2000 защитное отключение относится к категории мер защиты: «Защита с помощью автоматического отключения источника питания» и осуществляет защиту человека от поражения в условиях неисправности электроустановки — повреждении или пробое изоляции электроустановки на корпус.

В настоящее время защитное отключение является одним из наиболее эффективных электрозащитных средств.

Современная система электробезопасности должна обеспечивать защиту человека от поражения в двух наиболее вероятных и опасных случаях:

§ при прямом прикосновении к токоведущим частям электрооборудования;

§ при косвенном прикосновении.

Под косвенным прикосновением понимается прикосновение человека коткрытым проводящим частям оборудования, на которых в нормальном режиме (исправном состоянии) электроустановки отсутствует электрический потенциал, но при каких-либо неисправностях, вызвавших нарушение изоляции или ее пробой на корпус, на этих частях возможно появление опасного для жизни человека потенциала (рис. 1).

Система электробезопасности включает в себя ряд организационных итехнических мероприятий.

Согласно ГОСТ Р 50571.3-93 п. 412 для защиты от прямого прикосновения служат мероприятия, предотвращающие прикосновение к токоведущим частям: изоляция токоведущих частей, применение ограждений и оболочек, установка барьеров, размещение вне зоны досягаемости.

Дополнительная защита от электропоражения при прямом прикосновении достигается путем применения устройств защитного отключения.

Устройство защитного отключения является превентивным электрозащитным мероприятием и в сочетании с современными системами заземления (TN-S, TN-C-S, ТТ) обеспечивает высокий уровень электробезопасности при эксплуатации электроустановок.

Защита от поражения при косвенном прикосновении (ГОСТ Р 50571.3-93 п. 413) обеспечивается следующими мероприятиями:

§ применением УЗО;

§ применением нулевых защитных проводников вэлектроустановках зданий с системой заземления TN или защитных проводников в электроустановках зданий с системой заземления TT в комплексе с устройствами защиты от сверхтока (предохранителями, автоматическими выключателями).

Рис. 1 Прямое (А) и косвенное (Б) прикосновение

7.4 УЗО — Эффективное противопожарное и электрозащитное средство

Устройства защитного отключения, реагирующие на дифференциальный ток, наряду с устройствами защиты от сверхтока, относятся к дополнительным видам защиты человека от поражения при косвенном прикосновении, обеспечиваемой путем автоматического отключения питания.

Защита от сверхтока (при применении защитного зануления) обеспечивает защиту человека при косвенном прикосновении — путем отключения автоматическими выключателями или предохранителями поврежденного участка цепи при коротком замыкании на корпус.

При малых токах замыкания, снижении уровня изоляции, а также при обрыве нулевого защитного проводника зануление недостаточно эффективно, поэтому в этих случаях УЗО является единственным средством защиты человека от электропоражения.

В основе действия защитного отключения, как электрозащитного средства, лежит принцип ограничения (за счет быстрого отключения) продолжительности протекания тока через тело человека при непреднамеренном прикосновении его к элементам электроустановки, находящимся под напряжением (рис. 2).

Из всех известных электрозащитных средств УЗО является единственным, обеспечивающим защиту человека от поражения электрическим током при прямом прикосновении к одной из токоведущих частей.

Другим не менее важным свойством УЗО является его способность осуществлять защиту от возгораний и пожаров, возникающих на объектах вследствие возможных повреждений изоляции, неисправностей электропроводки и электрооборудования.

По данным ФГУ ВНИИПО МЧС России более трети всех пожаров происходят по причине возгорания электропроводки в результате нагрева проводников по всей длине, искрения, горения электрической дуги на каком-либо элементе, вызванных токами короткого замыкания.

Короткие замыкания, как правило, развиваются из дефектов изоляции, замыканий на землю, утечек тока на землю. УЗО, реагируя на ток утечки на землю или защитный проводник, заблаговременно, до развития в короткое замыкание, отключает электроустановку от источника питания, предотвращая тем самым недопустимый нагрев проводников, искрение, возникновение дуги и возможное последующее возгорание.

В отдельных случаях энергии, выделяемой в месте повреждения изоляции при протекании токов утечки, достаточно для возникновения очага возгорания и, как следствие, пожара.

По данным различных отечественных и зарубежных источников, локальное возгорание изоляции может быть вызвано довольно незначительной мощностью, выделяемой в месте утечки.

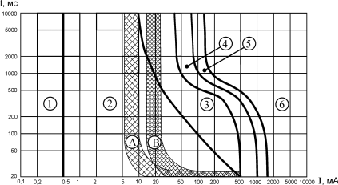

Рис. 2. График областей физиологического действия на человека переменного тока (50-60 Гц) по МЭК 479-94, гл. 2,3 и времятоковые характеристики УЗО:

1 — неощутимые токи; 2 — ощутимые, но не вызывающие физиологических нарушений; 3 — ощутимые, но не вызывающие опасность фибрилляции сердца; 4 — ощутимые, вызывающие опасность фибрилляции сердца (вероятность < 5%); 5 — ощутимые, вызывающие опасность фибрилляции сердца (вероятность < 50%); 6 — ощутимые, вызывающие опасность фибрилляции сердца (вероятность > 50%); А (In = 10 мА) и В (In = 30 мА) — времятоковые характеристики УЗО.

Взависимости от материала и срока службы изоляции эта мощность составляет всего 40-60 Вт. Это означает, что своевременное срабатывание УЗО противопожарного назначения с уставкой 300мА предупредит выделение указанной мощности, и, следовательно, не допустит возгорания.

Принцип токовой дифференциальной защиты, ранее применявшийся для защиты оборудования — генераторов, линий, трансформаторов, был применен для защиты человека от поражения электрическим током.

Результатом масштабного внедрения УЗО явилось отмеченное официальной статистикой во всех странах резкое, на порядок и более снижение электротравматизма. УЗО давно стало привычным и обязательным элементом любой электроустановки промышленного или социально-бытового назначения. УЗО оборудованы в обязательном порядке все передвижные объекты (жилые домики-прицепы на кемпинговых площадках, торговые фургоны, фургоны общественного питания, малые временные электроустановки наружной установки, например, устраиваемые на площадях на время праздничных гуляний), ангары, гаражи. УЗО встраивают в розеточные блоки или вилки, через которые подключаются электроинструмент или бытовые электроприборы, эксплуатируемые в особо опасных — влажных, пыльных, с проводящими полами и т.п. помещениях.
