NMT6403 - первый TIM-модуль, разработанный на базе нейропроцессора NeuroMatrix® NM6403. Модуль соответствует известному стандарту по проектированию TIM-модулей фирмы Texas Instrument. Содержит один процессор NM6403, к шинам которого подключены микросхемы памяти: 32 Мбайта DRAM (или 4 Мслов), 1 Мбайт SRAM и 1 Мбайт FLASH. Два коммуникационных порта подсоединены к разъему J1 TIM-модуля. Предусмот

рен режим загрузки процессора как с компорта, так и из FLASH ID/Boot ROM.

Основные характеристики:

1. Вычислительный TIM-модуль;

2. Один процессор NM6403;

3. DRAM - 32 Мбайта;

4. SRAM-1 Мбайт;

5. FLASH - 1 Мбайт;

6. 50 MIPS, 1.2 GMACS (на частоте 50 МГц);

7. Напряжения питания - +З.ЗВ и +5В;

8. Максимальная потребляемая мощность - 4 Вт.

Области применения:

1. Мультипроцессорные DSP системы;

2. Нейросетевые акселераторы;

3. Матричные акселераторы;

4. Системы обработки изображений;

5. Телекоммуникационные системы.

Технические характеристики:

1. TIM-модуль размером 1 слот;

2. Хост-система: Windows 3.1, Windows 95/98/NT;

3. Количество процессоров: 1;

4. Тактовая частота: 50 МГц;

5. Размер платы: 107x63,5 мм;

6. Программное обеспечение: NeuroMatrix® NM6403 SDK, библиотеки.

Техническое описание

NMT403 представляет собой стандартный TIM-модуль с процессором NM6403. Функциональная схема модуля приведена на рис 2.

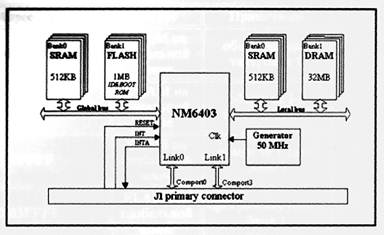

Рис. 2. Функциональная схема TIM-модуля

FLASH

Модуль NMT403 содержит энергонезависимую программируемую FLASH-память объемом 1 Мбайт и организацией 128Кх64, FLASH-память подключена к глобальной шине процессора, доступна при обращении по адресам С000000 - C003FFFF. Запись информации в память возможна только при установленном замыкателе J4, запись в ВООТ-блок FLASH-памяти осуществляется только при установленном в положение "1" замыкателе J5. Начальная загрузка процессора может осуществляться из FLASH-памяти или с компорта. Загрузка процессора через компорт производится при установленном в положение "1" замыкателе J3.

DRAM

На локальной шине процессора NM6403 в качестве банка 1 используется динамическая память объемом 32 Мбайта и организацией 4Мх64. Обмен с памятью в пределах одной страницы осуществляется за 3 такта, в разных страницах - за 5 тактов.

SRAM

На глобальной и локальной шинах процессора NM6403 в качестве банка О используется статическая память объемом 512 Кбайт и организацией 64Кх64, реализованная на микросхемах фирмы Motorola MCM6323A с временем выборки 10 нсек. Такое быстродействие позволяет процессору осуществлять обмен с памятью за 1 такт. Конструкция платы обеспечивает возможность расширения объема статической памяти до 2 Мбайт при использовании микросхем со стандартной цоколевкой.

Распределение памяти

Замыкатели

Установки трех замыкателей в соответствующее положение определяет конфигурацию модуля:

Табл. 1. Разъемы и соединители модуля NMT403

Основные технические характеристики
