7.6 Первичные средства пожаротушения и план эвакуации из помещения при пожаре

Здание вычислительного центра должно быть обеспечено первичными редствами пожаротушения: огнетушителями, ящиками с песком, бочками с во­дой, покрывалами с негорючего теплоизоляционного полотна, грубошерстяной ткани или войлока, пожарными ведрами, совковыми лопатами, пожарны

м инструментом (крюками, ломами, топорами и тому подобное), которые используются для локализации и ликвидации пожаров в начальной стадии их развития.

Пожарные щиты (стенды) устанавливаются на территории предприятия из расчета один щит (стенд) на площадь 5000 кв. м. К комплекту средств пожаротушения, которые размещаются на нем, следует включать: огнетушители - 3 шт., ящик с песком - 1 шт., покрывало с негорючего теплоизоляционного материала или войлока размером 2 м х 2 м -1 шт., крюки - 3 шт., лопаты - 2 шт., ломы - 2 шт., топоры - 2 шт. Пожарные щиты (стенды) и средства пожаротушения должны быть окрашены в соответствующие цвета по действующему государственному стандарту. На пожарных щитах (стендах) следует указывать их порядковые номера и номер телефона для вызова пожарной охраны.

Покрывала должны иметь размер не менее чем 1 м х 1 м. Они предназначены для тушения небольших очагов пожаров в случае возгорания веществ, горение которых не может происходить без доступа воздуха. Покрывала следует применять для тушения пожаров классов А, В, В, Е.

Ящики для песка должны иметь вместимость 0,5; 1,0 или 3,0 куб.м и быть укомплектованными совковой лопатой. Конструкция ящика должна обеспечивать удобство добычи песка и делать невозможным попадание осадков.

Общественные здания и сооружения должны иметь на каждом этаже не меньше двух переносных огнетушителей. В местах сосредоточения аппаратуры и оборудования большой стоимости количество средств пожаротушения может быть увеличено. Когда от пожара защищаются помещения с ЭВМ, то следует учитывать специфику огнетушащих веществ в огнетушителях, которые приводят во время тушения к порче оборудования. Эти помещения рекомендуется оснащать углекислотными огнетушителями с учетом предельно допустимой концентрации огнетушительного вещества расположения огнетушителя не должно превышать 20 м.

Переносные огнетушители должны размещаться путем:

а) навешивание на вертикальные конструкции на высоте не больше 1,5 м от уровня пола до нижнего торца огнетушителя и на расстоянии от дверей, достаточном для ее полного открывания;

б) установление в пожарные шкафы рядом с ПК, в специальные тумбы или вПЩ.

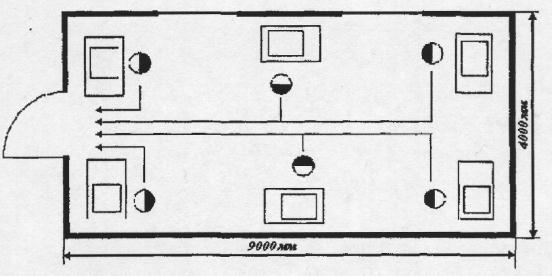

План эвакуации из помещения при пожаре представлен на рисунке 7.1.

Рисунок 7.1 План эвакуации из помещения при пожаре 7.7 Экологическая экспертная оценка

При внедрении и эксплуатации разрабатываемого программного продукта можно выделить такие факторы, как электромагнитное и ионизирующее излучение, которые могут отрицательно влиять на здоровье оператора ЭВМ. Поэтому следует использовать технику (видеодисплейные терминалы ПЭВМ), удовлетворяющие гигиеническим требованиям. Для уменьшения электростатического излучения следует ежедневно в помещении ВЦ проводить влажную уборку.

Характер работы с компьютером вызывает зрительное утомление и способствует развитию различного рода заболеваний, поэтому необходимо правильно организовывать освещение в помещении, следить за правильным положением за компьютером, для снятия зрительного напряжения делать в перерывах зарядку для глаз.

Умственное напряжение способствуют снижению работоспособности, по­этому важно соблюдать режим труда и отдыха при работе с компьютером.

Необходимо также использовать уничтожители для электромеханической утилизации бумаги и решать вопросы утилизации устаревших и отработавших частей компьютера.

Таким образом, при использовании ПЭВМ не происходит загрязнения биосферы, так как отсутствуют выбросы газов, паров, дыма и аэрозолей в атмосферу, загрязнение окружающей среды болезнетворными микроорганизмами и т.д., не создается вредных излучений или полей в случае соблюдения всех вышеуказанных требований техники безопасности.

8 Оценка устойчивости рабочего места для измерения двухполюсных и многополюсных радиоэлементов к воздействию проникающей радиации и ЭМИ ядерного взрыва

8.1 Методика оценки устойчивости РЭА к воздействию ядерного взрыва

В связи с тем, что рабочее место для измерения двухполюсных и многополюсных радиоэлементов предназначено для эксплуатации в лабораторных условиях, то оценка его устойчивости к проникающей радиации нецелесообразна. Поэтому ограничимся рассмотрением воздействия ЭМИ.

Методика оценки устойчивости работы электронных систем к воздействию ЭМИ [18] достаточно сложна и громоздка, так как требует глубокого анализа проектируемой системы для выделения в ней функционально связанных приёмников ЭМИ, что не всегда возможно сделать. Несмотря на сложность этой методики, полученные результаты оценки имеют весьма приближённый характер. Поэтому в технической литературе часто рекомендуется использовать приближённый метод оценки устойчивости РЭА к воздействию ЭМИ, который исходит из следующих предпосылок:

- оценка устойчивости проводится только по электрической составляющей поля ЭМИ, так как она является определяющей в повреждении элементов схем;

- для оценки уровня устойчивости элементов схем используют литературные данные об уровнях, но с введением поправки, учитывающей конкретные условия работы элементов в исследуемой схеме.

В качестве критерия устойчивости элементов выбирается количество поглощённой энергии. Известно, что поглощённая энергия пропорциональнаквадрату линейного размера элемента. Поэтому поправочный коэффициент определяется по формуле

8.2 Оценка устойчивости рабочего места для измерения параметров радиоэлементов к воздействию ЭМИ ядерного взрыва

Разрабатываемое рабочего места для измерения параметров радиоэлементов имеет в своём составе транзисторы маломощные, микросхемы, реле слабого тока, резисторы, конденсаторы.

В соответствии с изложенной выше методикой выберем из таблицы [17] данные о пороге устойчивости элементов Пкр. Из анализа схемы рабочего места определяем длины проводников 'э и 'л. Рассчитываем по формулам (8.1) и (8.2) поправочный коэффициент и порог устойчивости элемента соответственно. Полученные результаты заносим в таблицу 8.1.

На основе полученных данных составляем таблицу 8.2, сравнительных характеристик элементов конструкции.

Таблица 8.1 - Расчет поправочного коэффициента и порога устойчивости элементов конструкции
