Агрегатно-поточный способ производства напорных железобетонных центрифугированных труб

Для снижения усадочных напряжений и сохранения монолитности конструкций стремятся уменьшить усадку бетона. Наибольшую усадку имеет цементный камень. Введение заполнителя уменьшает количество вяжущего в единице объема материала, при этом образуется своеобразный каркас из зерен заполнителя, препятствующий усадке. Поэтому усадка цементного раствора и бетона меньше, чем цементного камня.

Бетон

наружных частей гидротехнических сооружений, цементно-бетонных дорог периодически увлажняется и высыхает. Колебания влажности бетона вызывают попеременные деформации усадки и набухания, которые могут вызвать появление микротрещин и разрушение бетона.

Морозостойкость бетона определяют путём попеременного замораживания в холодильной камере при температуре от 15 до 20°С и оттаивания в воде при температуре 15-20°С бетонных образцов кубов с размерами ребра 10, 15 или 20 см (в зависимости от наибольшей крупности заполнителя). Образцы испытывают после 28 суток выдержки в камере нормального твердения или через 7 суток после тепловой обработки. Контрольные образцы, предназначенные для испытания на сжатие в эквивалентном возрасте, хранят в камере нормального твердения. Морозостойкость бетона зависит от качества примененных материалов и капиллярной, пористости бетона. Объем капиллярных пор оказывает решающее влияние на водопроницаемость и морозостойкость бетона. Морозостойкость бетона значительно возрастает, когда капиллярная пористость менее 7%.

С уменьшением объема капиллярных макропор снижается водонепроницаемость и одновременно повышается морозостойкость бетона. Для уменьшения водонепроницаемости в бетон при его изготовлении вводят уплотняющие (алюминат натрия) и гидрофобизующие добавки. Нефтепродукты (бензин, керосин и др.) имеют меньшее, чем у воды, поверхностное натяжение, поэтому они легче проникают через обычный бетон. Для снижения фильтрации нефтепродуктов в бетонную смесь можно вводить специальные добавки (хлорное железо и др.). Проницаемость бетона по отношению к воде и нефтепродуктам резко уменьшается, если вместо обычного портландцемента применяют расширяющийся.

Теплопроводность - наиболее важная теплофизическая характеристика бетона, в особенности применяемого в ограждающих конструкциях зданий.

Теплопроводность тяжелого бетона в воздушно-сухом состоянии 1,2 Вт/(м.°С), т.е. она в 2-4 раза больше, чем у легких бетонов (на пористых заполнителях и ячеистых). Высокая теплопроводность является недостатком тяжелого бетона. Панели наружных стен из тяжелого бетона изготавливают с внутренним слоем утеплителя. Теплоемкость тяжелого бетона изменяется в узких пределах -0,75-0,92 Вт/(м. С°).

Линейный коэффициент температурного расширения бетона составляет около 0,00001°С, следовательно, при увеличении температуры на 50°С расширение достигает примерно 0,5 мм/м. Во избежание растрескивания сооружений большой, протяженности разрезают температурно-усадочными швами.

Крупный заполнитель и раствор, составляющие бетон, имеют различный коэффициент температурного расширения и будут по разному деформироваться при изменении температуры. Большие колебания температуры (более 80°С) смогут вызвать внутреннее растрескивание бетона вследствие различного теплового расширения крупного заполнителя и раствора. Характерные трещины распространяются по поверхности заполнителя, некоторые из них образуются в растворе, а иногда и в слабых зернах заполнителя. Внутреннее растрескивание можно предотвратить, если позаботиться о подборе составляющих бетона с близкими коэффициентами температурного расширения.

Физико-химические процессы твердения бетона

Структура бетонной смеси при затвердевании сохраняется. Поэтому структуру бетона следует классифицировать по содержанию цементного камня и его размещению в бетоне.

Однако на свойства бетона определяющее влияние оказывает его плотность или пористость. При прочих равных условиях объем и характер пористости, а также соотношение в свойствах отдельных составляющих бетона определяют его основные технические свойства, долговечность, стойкость в различных условиях. В этой связи целесообразно классифицировать структуру бетона с учетом ее плотности. На рисунке 2 показаны основные типы структур: плотная, с пористым заполнителем, ячеистая и зернистая.

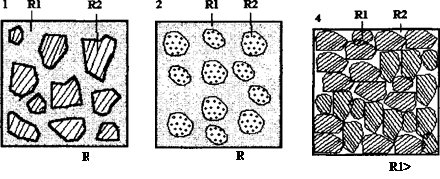

Рис 2. Основные типы макроструктуры бетона

1- плотная; 2- плотная с пористым заполнителем;; 3- зернистая; R6-средняя прочность структуры; R1 и R2 - прочности составляющих бетона

Плотная структура, в свою очередь, может иметь контактное расположение заполнителя, когда его зерна соприкасаются друг с другом через тонкую прослойку цементного камня, и «плавающее» расположение заполнителя, когда его зерна находятся на значительном удалении друг от друга. Плотная структура состоит из сплошной матрицы твердого материала, в которую вкраплены зерна другого твердого материала (заполнителя), достаточно прочно связанные с материалом матрицы. Ячеистая структура отличается тем, что в сплошной среде твердого материала распределены поры различных размеров в виде отдельных условно замкнутых ячеек. Зернистая структура представляет собой совокупность скрепленных между собой зерен твердого материала. Пористость зернистой структуры непрерывна и аналогична пустотности сыпучего материала.

Наибольшей прочностью обладают материалы с плотной структурой, а наименьшей - с зернистой. Плотные материалы менее проницаемы, чем ячеистые, а те, в свою очередь, менее проницаемы, чем материалы зернистой структуры. Последние обладают, как правило, наибольшим водопоглощением. Большое влияние на свойства материала оказывает размер зерен, пор или других структурных элементов. В этой связи в бетоне различают макроструктуру и микроструктуру. Под макроструктурой понимают структуру, видимую глазом или при небольшом увеличении. В качестве структурных элементов здесь различают крупный заполнитель, песок, цементный камень, воздушные поры. Микроструктурой называют структуру, видимую при большом увеличении под микроскопом, которая состоит из непрореагировавших зерен цемента, новообразований и микропор различных размеров.

Цементный камень является основным компонентом бетона, определяющим его свойства и долговечность. Основной составляющей микроструктуры цементного камня являются гидросиликаты кальция. Они создают определенную пространственную структуру, которая включает непрореагировавшую часть зерен цемента с оболочкой новообразований в виде системы глобул и межзерновое пространство, заполненное в той или иной мере новообразованиями. Цементный камень содержит участки с различной структурой, сложенные разными минералами. Его строение отличается сложностью, многообразием и неоднородностью. Неоднородность строения обусловлена тем, что цементный камень состоит из глобул цементных зерен с постепенно убывающей к их поверхности плотностью, контактной зоны между глобулами, состоящей из различных новообразований, а также включает поры, неплотности и дефекты структуры. Необходимо учитывать и химическую неоднородность камня, т.е. то, что отдельные участки состоят из отличающихся друг от друга минералов, и в некоторых местах возможно значительное увеличение содержания отдельных компонентов по сравнению с их средним значением, определяемым физико-химическим анализом. Микроструктура и неоднородность цементного камня существенно влияют на его прочность и другие свойства. Свойства цементного камня зависят от его минералогического состава. Изменяя минералогический состав вяжущего и условия твердения, можно получать различные типы микроструктуры цементного камня: ячеистую, зернистую, волокнистую, сотовую или сложные структуры. В технологии бетона используются различные вяжущие вещества, применяются разнообразные условия твердения бетона, что обусловливает различные типы микроструктуры цементного камня. Вблизи зерен заполнителя в результате влияния его поверхностных сил и ряда других причин микроструктура цементного камня может изменяться по сравнению со структурой основной массы, поэтому часто рассматривают особо микроструктуру и свойства контактной зоны между цементным камнем и заполнителем, выделяя ее в виде отдельного структурного элемента. Структура бетона, как правило, изотропна, т.е. ее свойства по разным направлениям (приблизительно) одинаковы. Однако путем особых приемов формования или введения специальных структурообразующих элементов структуре бетона может быть придана анизотропность, т.е. ее свойства в одном направлении будут заметно отличаться от свойств в другом направлении. Для различных видов бетона характерна своя структура. Для тяжелых бетонов характерна плотная структура, для легких конструктивных - плотная структура с пористыми включениями, ячеистые бетоны имеют ячеистую структуру, крупнопористые -зернистую. Подразделение на приведенные типы структур условно, в действительности структура бетона отличается большей сложностью, например, в плотной структуре тяжелого бетона цементный камень имеет значительное количество пор, в плотной структуре легкого бетона поры наблюдаются не только у заполнителя, но и в цементном камне и т.д. Однако представление о различных типах структур позволяет более четко проектировать состав бетона, используя характерные для каждого случая зависимости.

 Скачать реферат
