Организация работы района управления в дорожном центре управления перевозками

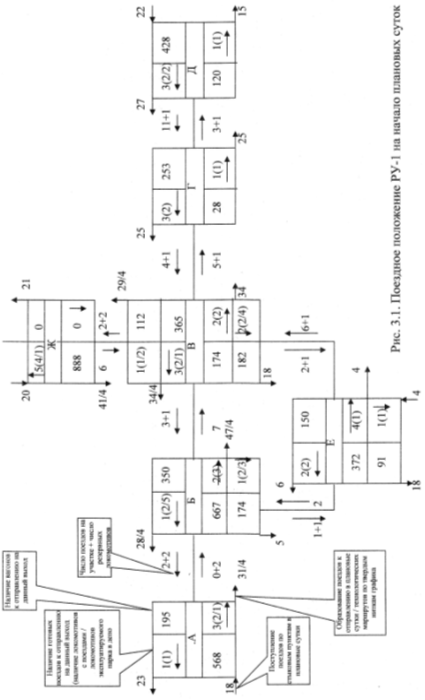

Далее составим поездное положение района управления на начало планируемых суток (рис. 3.1).

Рис. 3.1

Отдельно остановимся на расчёте плановых размеров движения – образования поездов к отправлению на каждый участок. Рассмотрим, продвижение вагонопотока на направлении (рис. 3.2).

Рис. 3.2 - Провождение вагонопотока Nij

Со станции А отправится за сутки Nij вагонов. Станцию Б проследует только часть этого потока, равная:

N’ij = Nij*(1-Σtслед/24), (3.4)

где Σtслед – суммарное время следования вагонопотока (движения по участкам и стоянок на технических станциях) от момента отправления со станции А до момента отправления со станции Б, час.

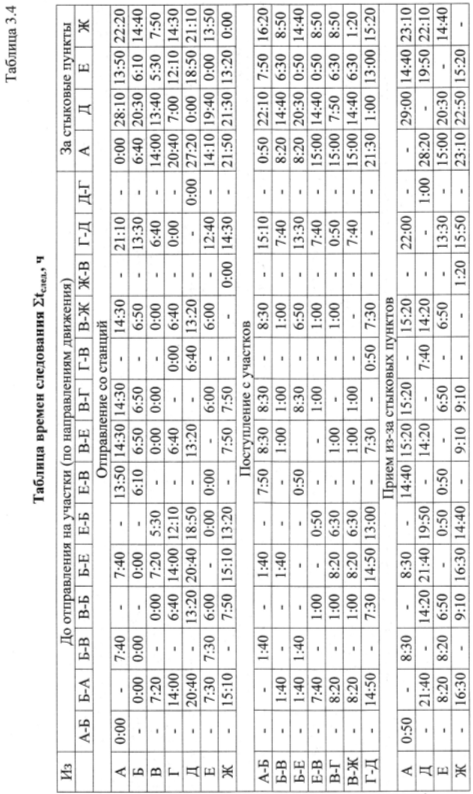

Время Σtслед рассчитывается суммированием нормативов времени хода и технических стоянок в графике движения поездов. При этом учитывается стоянка на последней технической станции перед выходом на участок. Рассчитанные значения Σtслед в часах сведём в таблицу 3.4.

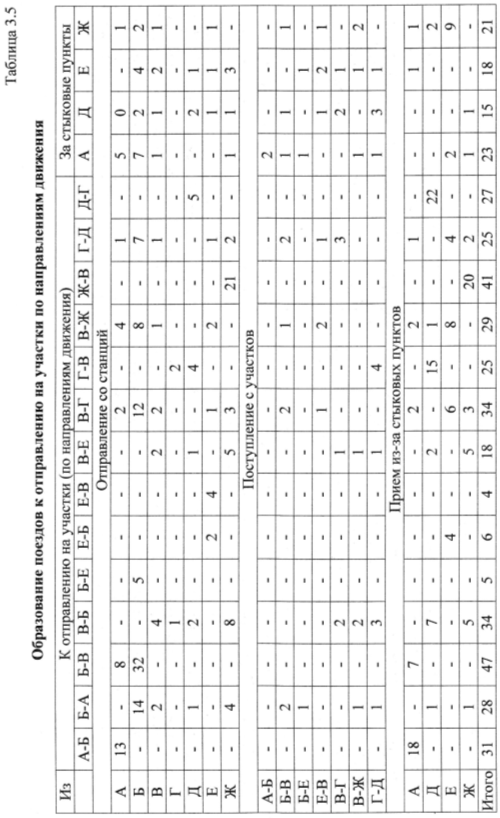

По формуле (3.4) по данным таблиц 3.3 и 3.4 рассчитаем образование поездов к отправлению на каждый участок по направлениям движения. Результаты сведём в таблицу 3.5.

Рассчитаем допустимое число поездов по мощности участка nmax по формуле:

,

где γуч – допустимый уровень заполнения пропускной способности участка (0,85 для однопутных и 0,9 для двухпутных линий);

tтех – продолжительность технологического окна (60 мин. для однопутных и 120 мин. для двухпутных линий);

αн – коэффициент, учитывающий потери пропускной способности участков из-за недостаточности надёжности технических средств (0,93 для двухпутных участков с автоблокировкой и 0,94 в остальных случаях);

Тр – период графика на ограничивающем перегоне (30 мин. для однопутных участков), или расчётный межпоездной интервал (8 мин. для двухпутных участков);

nпс, nприг, nсб – число пар соответственно пассажирских, пригородных и сборных поездов;

εпс – коэффициент съема пассажирского поезда; для однопутных линий – 1,3; двухпутных, оборудованных автоблокировкой, принимается в зависимости от nпс:

εприг – коэффициент съёма пригородного поезда (εприг = 1,2);

εсб – коэффициент съёма сборного поезда (2,0 для однопутных участков и 4,0 для двухпутных участков).

Расчёт допустимого числа произведём в таблице 3.6.

Таблица 3.6 - Расчёт допустимого числа поездов по мощности участка
