Анализ погрешностей спутниковой радионавигационной системы, работающей в дифференциальном режиме

Номер последовательности в кадре синхронизации является вспомогательным средством, заменяя последовательный Z-счет, когда имеется приращение параметра. Он будет увеличиваться в каждом кадре. Длина кадра на два слова больше, чем число слов с данными (N), следующих за заголовком. Т. е. если N равно нулю, то это означает, что нет ни одного слова после заголовка и длина кадра будет равна 2.

Вер

сия 2.2 стандарта заново определяет значение трех битов Технического Состояния Станции таким образом, чтобы это не вызывало проблем у большинства существующих пользователей. Состояние “111” должно по-прежнему показывать, что опорная станция работает неудовлетворительно, “110” должно означать, что передача не контролируется, как показано в таблице 3.2. Другие шесть состояний в таблице 3.2 представляют собой те состояния, которые применяются Береговой Охраной США для обозначения коэффициента масштабирования для поля UDRE в сообщениях с дифференциальными поправками.

Таблица 3.2. Показатель технического состояния* опорной станции

* - Техническое состояние относится к части опорной станции, предназначенной для GPS или GLONASS, и отражается в индивидуальных сообщениях. Т. е. комбинированная GPS/GLONASS опорная станция может иметь различные показатели технического состояния для GPS и GLONASS.

Если схема из таблицы 3.2 не применяется, в опорной станции должны использоваться только состояния “000”, “110” и “111”. Мобильные приемники могут игнорировать состояния от “001” до “101”; за счет этого коэффициент масштабирования мобильных приемников всегда будет фактически равен единице.

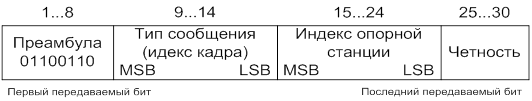

Первое слово каждого сообщения

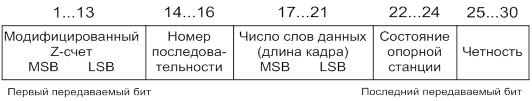

Второе слово каждого сообщения

Рисунок 3.2 - Заголовок из 2-х слов для всех сообщений

3.3.2 Содержание и формат всех типов сообщений

На сегодня определены 33 типа сообщений из 64 возможных: в экспериментальном формате или в окончательном постоянном формате, закрытых или зарезервированных. Все они представлены в таблице 3.3. Детальное описание содержания и форматов типов сообщений будет представлено частично, так как приемник, с которым мы работаем, передает не все типы сообщений, а только часть из них, а именно 1, 2, 3, 6, 9, 16.

Таблица 3.3 - Типы сообщений
