Тяговый и динамический расчет автомобиля ВАЗ-21093

Рефераты / Транспорт / Тяговый и динамический расчет автомобиля ВАЗ-21093

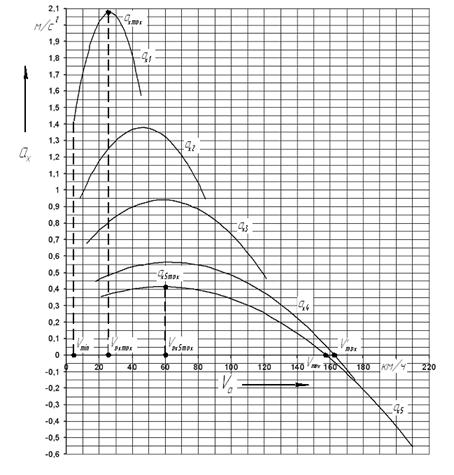

Рисунок 3.3 График ускорений автомобиля

3.3.2 Практическое использование графика ускорений автомобиля

По графику ускорений автомобиля определяем следующие показатели:

1. Максимальное ускорение ахmax: ахmax = 2,074 .

2. Скорость автомоб

иля при максимальном ускорении Vaxmax:

Vaxmax = 25,678 км/ч.

3. Максимальное ускорение на высшей передаче ax5max: ax5max = 0,415 .

4. Скорость автомобиля на высшей передаче при максимальном ускорении Vax5max: Vax5max = 60 км/ч.

5. Максимальная скорость движения автомобиля на 5-й и 4-й передаче

Vmax = 156 км/ч, V’max = 161 км/ч.

3.4 Характеристика времени и пути разгона автомобиля

Путь и время разгона рассчитывают в предположении, что автомобиль разгоняется на ровной горизонтальной дороге, при полной подаче топлива, на участке длиной 2000 м (соглсно ГОСТ 22576-90 “Автотранспортные средства. Скоростные свойства. Методы испытаний.”).

3.4.1 Определение времени разгона

Трогание автомобиля с места начинают на передаче, обеспечивающей максимальное ускорение. Для определения наиболее интенсивного разгона в расчет вводят максимально возможное ускорение при данной скорости движения автомобиля.

Для первой передачи расчет ведется в диапазоне от Vmink до Vmaxk.

Для определения времени разгона разбиваем кривую ускорения на каждой передаче на интервалы. Определим изменение скорости на этих промежутках:

.

(3.20)

Среднее ускорение для i-того интервала составит:

.

(3.21)

Время движения автомобиля Δti в секундах, за которое его скорость вырастает на величину ΔVi, определяется по закону равноускоренного движения:

.

(3.22)

Общее время разгона автомобиля на k-ой передаче от скорости Vmink до Vmaxk, при которой начинается переключение на (k + 1)-ую передачу, находят суммированием времен разгона в интервалах:

(3.23)

Принимаем время переключения передачи с.

Падение скорости автомобиля при переключении передачи рассчитываем по формуле:

.

(3.24)

Для следующей передачи расчет ведется в диапазоне от Vmink+1 = Vmaxk – VП до Vmaxk+1.

Производим расчеты. Рассчитанные значения заносим в таблицы 3.6 для 1-й передачи, 3.7 для 2-й передачи, 3.8 для 3-й передачи, 3.9 для 4-й передачи. Для 5-й передачи расчет не проводится.

3.4.2 Определение пути разгона

Средняя скорость в интервале от до составляет:

.

(3.25)

При равноускоренном движении в интервале от до путь проходимый автомобилем составляет:

.

(3.26)

Путь разгона автомобиля от минимальной скорости до максимальной на данной передаче определяем суммированием:

(3.27)

Определим путь проходимый автомобилем за время переключения передачи:

.

(3.28)

Для построения графика разгона автомобиля время и путь разгона на последующей передаче прибавляется к соответствующим значениям на предыдущей передаче.

Производим расчеты. Рассчитанные значения заносим в таблицы 3.6 для 1-й передачи, 3.7 для 2-й передачи, 3.8 для 3-й передачи, 3.9 для 4-й передачи.

Производим построение скоростных характеристик времени (рисунок 3.4) и пути разгона автомобиля (рисунок 3.5).

Таблица 3.6 Расчет характеристик времени и пути разгона автомобиля на 1-й передаче

№ п/п

Vi1, км/ч

Vi1, м/с

ΔVi1, м/с

ai1, м/с2

aiср1, м/с2

Δti1, c

ti1, c

tП1, c

Vmax1 – VП1 , км/ч

Viср1, м/с

ΔSi1, м

Si1, м

SП1, м

1

4,531

1,259



1,421



0

1

44,882



0

12,5272

2

6,042

1,678

0,419

1,509

1,465

0,28601

0,28601

1,4685

0,42

0,42

3

7,552

2,098

0,42

1,592

1,551

0,27079

0,5568

1,888

0,511

0,931

4

9,063

2,518

0,42

1,665

1,629

0,25783

0,81463

2,308

0,595

1,526

5

10,573

2,937

0,419

1,736

1,701

0,24633

1,06096

2,7275

0,672

2,198

6

12,084

3,357

0,42

1,796

1,766

0,23783

1,29879

3,147

0,748

2,946

7

13,594

3,776

0,419

1,853

1,825

0,22959

1,52838

3,5665

0,819

3,765

8

15,105

4,196

0,42

1,902

1,878

0,22364

1,75202

3,986

0,891

4,656

9

16,615

4,615

0,419

1,946

1,924

0,21778

1,9698

4,4055

0,959

5,615

10

18,126

5,035

0,42

1,983

1,965

0,21374

2,18354

4,825

1,031

6,646

11

19,636

5,454

0,419

2,014

1,999

0,2096

2,39314

5,2445

1,099

7,745

12

21,147

5,874

0,42

2,038

2,026

0,20731

2,60045

5,664

1,174

8,919

13

22,657

6,294

0,42

2,057

2,048

0,20508

2,80553

6,084

1,248

10,167

14

24,168

6,713

0,419

2,069

2,063

0,2031

3,00863

6,5035

1,321

11,488

15

25,678

7,133

0,42

2,074

2,072

0,2027

3,21133

6,923

1,403

12,891

16

27,189

7,553

0,42

2,073

2,074

0,20251

3,41384

7,343

1,487

14,378

17

28,699

7,972

0,419

2,066

2,07

0,20242

3,61626

7,7625

1,571

15,949

18

30,21

8,392

0,42

2,053

2,06

0,20388

3,82014

8,182

1,668

17,617

19

31,72

8,811

0,419

2,033

2,043

0,20509

4,02523

8,6015

1,764

19,381

20

33,231

9,231

0,42

2,007

2,02

0,20792

4,23315

9,021

1,876

21,257

21

34,741

9,65

0,419

1,975

1,991

0,21045

4,4436

9,4405

1,987

23,244

22

36,252

10,07

0,42

1,937

1,956

0,21472

4,65832

9,86

2,117

25,361

23

37,762

10,489

0,419

1,892

1,915

0,2188

4,87712

10,2795

2,249

27,61

24

39,273

10,909

0,42

1,84

1,866

0,22508

5,1022

10,699

2,408

30,018

25

40,783

11,329

0,42

1,783

1,812

0,23179

5,33399

11,119

2,577

32,595

26

42,294

11,748

0,419

1,719

1,751

0,23929

5,57328

11,5385

2,761

35,356

27

43,804

12,168

0,42

1,649

1,684

0,24941

5,82269

11,958

2,982

38,338

28

45,314

12,587

0,419

1,573

1,611

0,26009

6,08278

12,3775

3,219

41,557
