Тяговый и динамический расчет автомобиля ВАЗ-21093

Рефераты / Транспорт / Тяговый и динамический расчет автомобиля ВАЗ-21093

Таблица 3.4

Результаты расчетов коэффициента сопротивления дороги ψ

№ п/п	Va, км/ч	ψ
1	0	owrap valign=bottom > 0,012
2	10	0,012
3	20	0,012
4	30	0,012
5	40	0,013
6	50	0,013
7	60	0,014
8	70	0,014
9	80	0,015
10	90	0,015
11	100	0,016
12	110	0,017
13	120	0,018
14	130	0,019
15	140	0,02
16	150	0,022
17	160	0,023
18	170	0,024
19	180	0,026
20	190	0,028
21	200	0,029
22	210	0,031
23	220	0,033

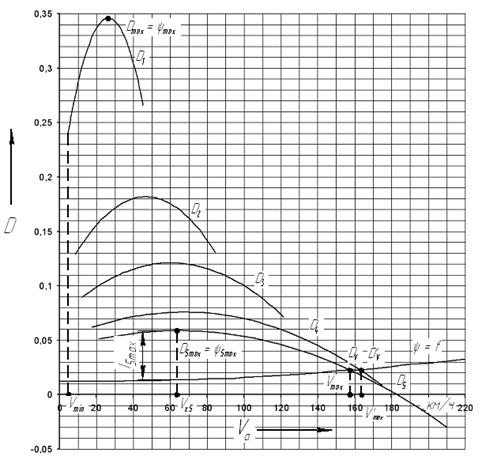

Рисунок 3.2 Динамическая характеристика автомобиля

3.2.2 Практическое использование динамической характеристики автомобиля

По динамической характеристике автомобиля определяем следующие показатели:

1. Максимальная скорость движения автомобиля на 5-й и 4-й передаче

Vmax = 156 км/ч, V’max = 161 км/ч

2. Динамический фактор при максимальной скорости движения автомобиля Dv: .

3. Максимальный динамический фактор на высшей передаче D5max:

D5max = 0,0591.

4. Максимальный динамический фактор автомобиля Dmax: Dmax = 0,347.

5. Максимальное дорожное сопротивление, преодолеваемое автомобилем на высшей и низшей передачах ,: , .

6. Максимальный подъем, преодолеваемый автомобилем на высшей и низшей передачах ,:

;	(3.12)
;
;	(3.13)
.

7. Минимальная устойчивая скорость движения автомобиля Vmin:

Vmin = 4,531 км/ч.

8. Динамический фактор по сцеплению шин с поверхностью дорожного покрытия Dφ:

;	(3.14)
.

9. Критическая скорость движения автомобиля на высшей передаче по условию величины динамического фактора Vк5: Vк5 = 63,047 км/ч .

10. Скоростной диапазон автомобиля на высшей передаче dV5 :

;	(3.15)
.
