- тип контактной подвески (все расчеты по определению необходимой площади сечения проводов контактной сети выполняют в разделе электроснабжения проекта);

- длину пролетов между опорами контактной сети на всех участках трассы;

- типы опор, способы их закрепления в грунте и типы фундаментов для тех опор, которым они необходимы;

- виды поддерживающих и фиксирующих конструкций;

- сх

емы питания и секционирования;

- объемы работ по установке опор на перегонах и станциях;

- основные положения по организации строительства и эксплуатации.

Анализ исходных данных

При двойном контактном проводе компенсированную контактную подвеску применяют на участках со скоростью движения поездов 120 км/ч и более. На главных путях станции вследствие снижения скоростей, как правило, используют полукомпенсированную цепную подвеску. На основании данных метеорологических условий выбираем основные климатические параметры, повторяющиеся один раз в десять лет:

- диапазон температур из табл. 2.с3 [5]: -300 С ¸ 450 С;

- максимальная скорость ветра из табл. 5.с14 [2]: vнор = 29 м/с;

- толщина стенки гололеда из табл. 1.с12 [2]: b =10 мм;

В зависимости от условий эксплуатации и характера электрифицируемого участка выбираются необходимые поправочные коэффициенты на порывистость ветра и интенсивность гололёда. Для общего случая принимаем их значения 0.95, 1.0 и 1.25 соответственно для станции, перегона и насыпи.

Определение нагрузок действующих на провода контактной сети

Для станции и перегона.

Расчет вертикальных нагрузок

Наиболее неблагоприятные условия работы отдельных конструкций контактной сети могут возникать при различных сочетаниях метеорологических факторов, которые могут складываться из четырех основных компонентов: минимальной температуры воздуха, максимальной интенсивности гололёдных образований, максимальной скорости ветра и максимальной температуры воздуха.

Нагрузку от собственного веса 1 м контактной подвески определим из выражения:

, Н/м (1)

где - нагрузка от собственного веса несущего троса, Н/м;

- то же но контактного провода, Н/м;

- то же, но от струн и зажимов, принимается равным 1

Н/м;

- число контактных проводов.

В случае отсутствия данных в справочнике, нагрузку от собственного веса провода можно определить из выражения:

, Н/м (2)

где - площадь поперечного сечения провода, м2;

- плотность материала провода, кг/м3;

- коэффициент, учитывающий конструкцию провода (для цельного провода =1, для многопроволочного троса =1.025);

Для комбинированных проводов (АС, ПБСМ и т.д.) нагрузка от их собственного веса может быть определена из выражения:

, Н/м (3)

где , - площадь поперечного сечения проволок из материалов 1 и 2, м2;

,- плотность материалов 1 и 2, кг/м3.

Для подвески М120 + 2 МФ – 100:

Согласно выражению (1) получим:

Нагрузка от веса гололёда, приходящаяся на один метр провода или троса при цилиндрической форме его отложения, определим по формуле:

, Н/м (4)

где - плотность гололёда 900 кг/м3;

- толщина стенки гололёдного слоя, м

- диаметр провода, м.

Учитывая, что произведение 9.81×900×3.14 = 27.7×103, можно записать:

, Н/м (5)

Расчётное значение толщины гололёдного слоя определим как , где - толщина гололедного слоя в соответствии с гололёдным районом b = 10 мм; КГ - коэффициент, учитывающий действительный диаметр провода и высоту его подвешивания [2]. Для станции и перегона КГ =0.95.

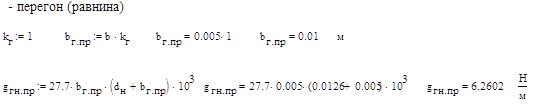

Согласно выражению (5) определим вес гололёда на 1 м несущего троса

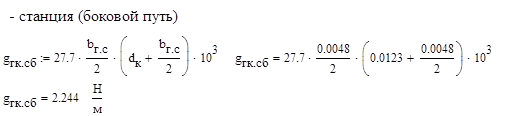

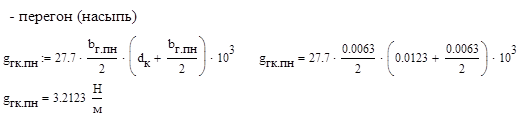

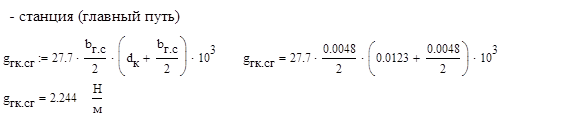

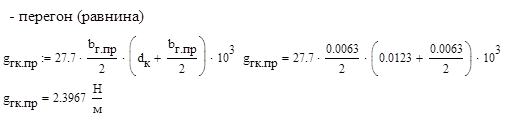

Толщина стенки гололёда на контактном проводе, учитывая её удаление эксплуатационным персоналом и токоприёмниками, уменьшается на 50 % по сравнению с несущим тросом. Расчётный диаметр контактного провода берется усредненный из высоты и ширины его сечения:

(6)
