Расчет участка контактной сети станции и перегона

3. Выбор жестких поперечин.

При выборе жестких поперечин прежде всего определяют требуемую длину жестких поперечин.

L'=Г1+Г2+∑м+dоп+2*0,15, м

Где: Г1, Г2- габариты опор поперечины, м

∑м- суммарная ширина междупутий, перекрываемых поперечиной, м

dоп=0,44 м – диаметр опоры в уроне головок рельсов

2*0,15 м – строительный допуск на установку опор поперечины.

Выбор жестких поперечин свожу в таблицу

Таблица

4. Выбор опор

Важнейшей характеристикой опор является их несущая способность- допустимый изгибающий момент М0 в уровне условного обреза фундамента. По несущей способности и подбирают типы опор для применения в конкретных условиях установки.

Выбор опор свожу в таблицу

Таблица

Механический расчет анкерного участка полукомпенсированной подвески

Для расчёта выбираем один из анкерных участков главного пути станции. Основной целью механического расчёта цепной подвески является составление монтажных кривых и таблиц. Расчёт выполняем в следующей последовательности:

1. Определяем расчётный эквивалентный пролёт по формуле:

, м; (16)

где li – длина i – го пролёта, м;

Lа – длина анкерного участка, м;

n – число пролётов.

Эквивалентный пролет для первого анкерного участка перегона:

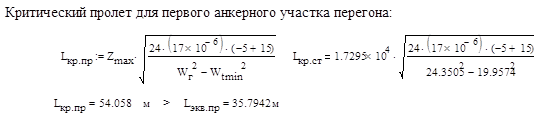

2. Устанавливаем исходный расчётный режим, при котором возможно наибольшее натяжение несущего троса. Для этого определяем величину критического пролёта.

(17)

где Zmax – максимальное приведённое натяжение подвески, Н;

Wг и Wt min – приведённые линейные нагрузки на подвеску соответственно при гололёде с ветром и при минимальной температуре, Н/м;

- температурный коэффициент линейного расширения материала несущего троса 1/ 0С.

Приведённые величины Zx и Wx для режима “X” вычисляем по формулам:

, Н;

, Н/м;

при отсутствии горизонтальных нагрузок qx = gx выражение примет вид:

, Н/м;

при полном отсутствии дополнительных нагрузок gx = g0 и тогда приведённая нагрузка будет определяться по формуле:

Н/м; (18)

Здесь gx, qx – соответственно вертикальная и результирующая нагрузки на несущий трос в режиме “X”, Н/м;

К – натяжение контактного провода (проводов), Н;

Т0 – натяжение несущего троса при беспровесном положении контактного провода, Н;

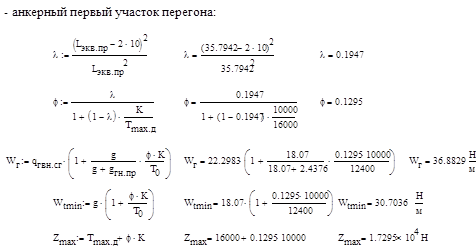

jx – конструктивный коэффициент цепной подвески, определяемый по формуле:

,

Величина “c” в выражении означает расстояние от оси опоры до первой простой струны (для подвески с рессорным тросом обычно 8 – 10 м).

У полукомпенсированной цепной подвески контактный провод имеет возможность перемещения при изменении его длины в пределах анкерного участка за счёт наличия компенсации. Несущий трос также можно рассматривать как свободно закреплённый провод, так как поворот гирлянды изоляторов и применение поворотных консолей дают ему аналогичную возможность.

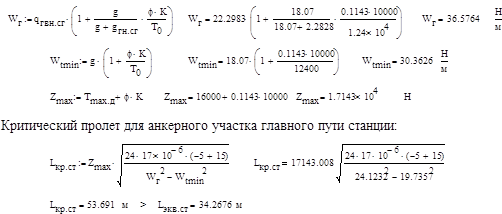

Для свободно подвешенных проводов исходный расчётный режим определяется сравнением эквивалентного Lэ < Lкр, то максимальное натяжение несущего троса Tmax,будет при минимальной температуре, а если Lэ > Lкр, то натяжение Tmax будет возникать при гололёде с ветром. Проверку правильности выбора исходного режима осуществляют при сравнении результирующей нагрузки при гололёде qгн с критической нагрузкой qкр
