Расчет участка контактной сети станции и перегона

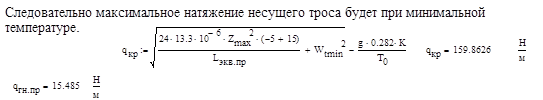

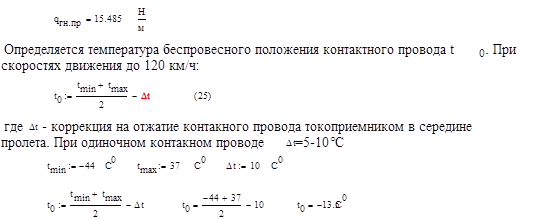

Натяжение несущего троса при беспровесном положении контактного провода определяется при условии, когда jх = 0 (для рессорных подвесок), по формуле:

(19)

Здесь величины с индексо

м “1” относятся к режиму максимального натяжения несущего троса, а с индексом “0” – к режиму беспровесного положения контактного провода. Индекс “н” относится к материалу несущего троса, например Eн – модуль упругости материала несущего троса.

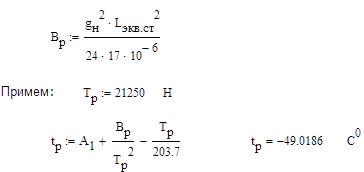

5. Натяжение разгруженного несущего троса определяется по аналогичному выражению:

(20)

Здесь gн – нагрузка от собственного веса несущего троса, Н/м.

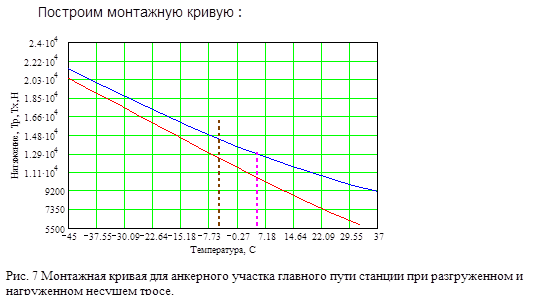

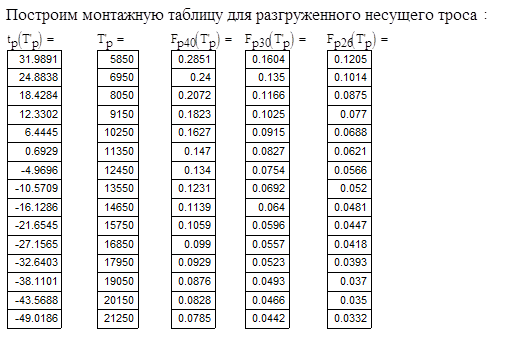

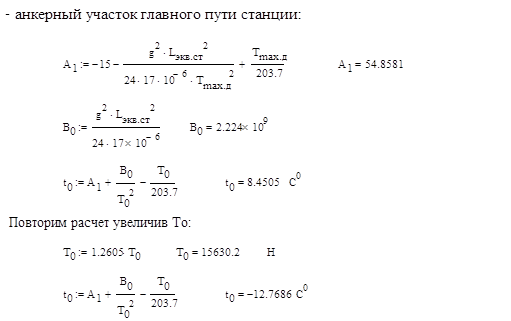

Значение A0 в равно значению A1 поэтому вычислять A0 нет необходимости. Задаваясь различными значениями Tрх, определяются температуры tx. По результатам расчетов построим монтажные кривые

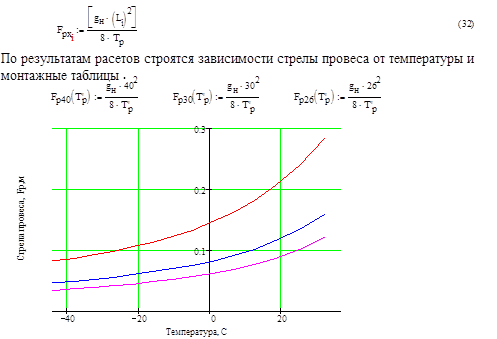

Стрелы провеса разгруженного несущего троса при температурах tx в реальных пролетах Li анкерного участка:

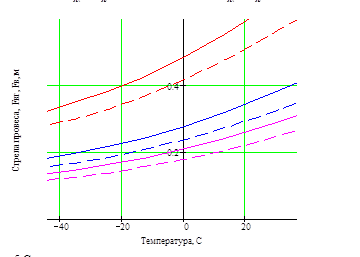

Рис. 3 Стрелы провеса разгруженного несущего троса в реальных пролетах

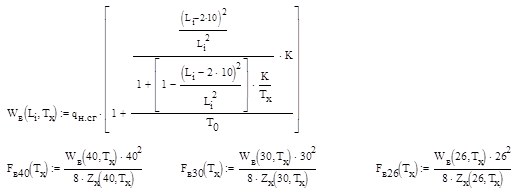

7. Стрелы провеса несущего троса Fxi в пролёте li вычисляются из выражения:

,

; (22)

при отсутствии дополнительных нагрузок (гололёд, ветер) qx = gx = g, поэтому приведённая нагрузка в рассматриваемом случае:

,

,

; ;

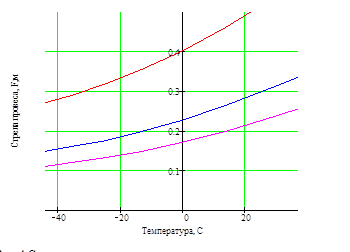

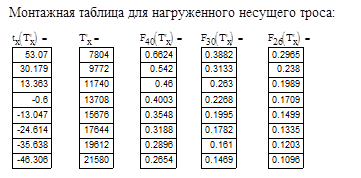

Рис. 4 Стрелы провеса нагруженного несущего троса

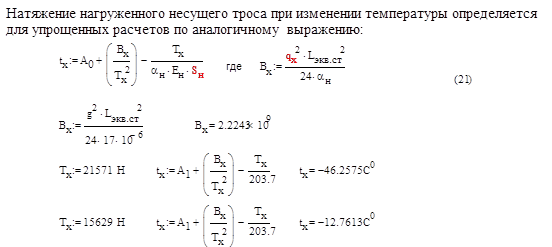

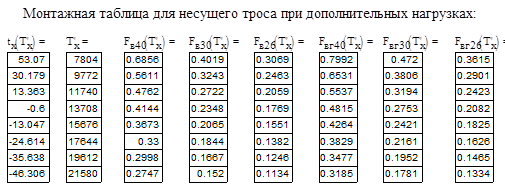

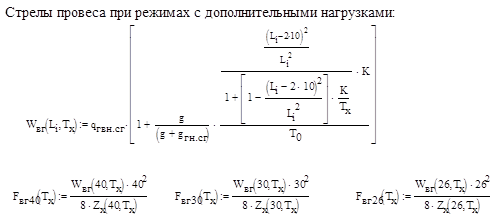

Расчеты натяжения несущего троса при режимах с дополнительными нагрузками, где величины с индексом x относятся к искомому режиму (гололеда с ветром или ветер максимальной интенсивности). Полученные результаты наносятся на график.

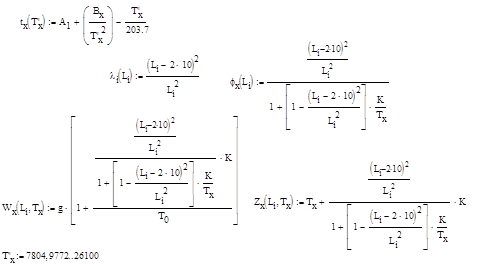

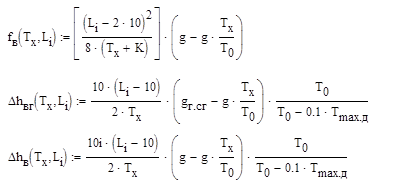

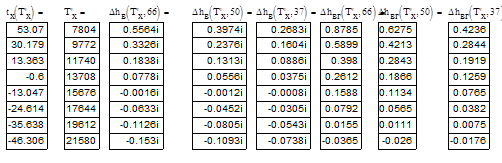

8. Стрела провеса контактного провода и его вертикального перемещения у опор для реальных пролётов определяется соответственно по формулам:

, (23)

,

где ;

Здесь b0i – расстояние от несущего троса до рессорного троса против опоры при беспровесном положении контактного провода для реального пролёта, м;

H0 – натяжение рессорного троса, обычно принимают H0 = 0.1T0.

(24)

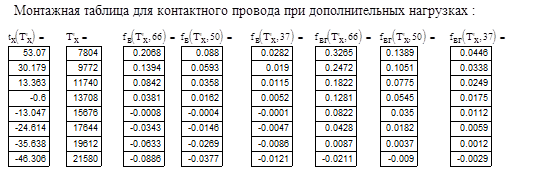

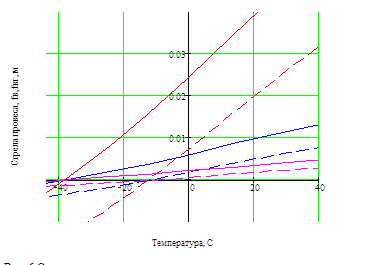

Рис. 6 Стрелы провеса контактного провода в реальных пролетах при дополнительных нагрузках

Выбор способа прохода контактной подвески в искусственных сооружениях

На станции:

Проход контактной подвески под искусственными сооружениях, ширина корторых составляет не более межструнного расстояния (2-12м), в т.ч. под пешеходными мостиками, может быть осуществлен по одному из трех способов:

- искусственное сооружение используется в качестве опоры;

- контактная подвеска пропускается без крепления к искусственному сооружению;

- в несущий трос включается изолированная вставка, которая крепится к искусственному сооружению.

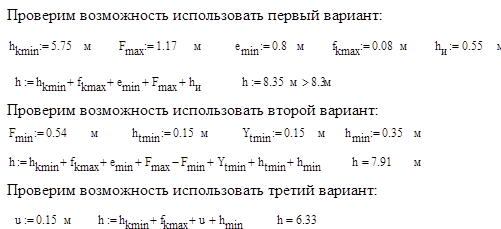

Для выбора одного из способов необходимо выполнение соответствующего условия:

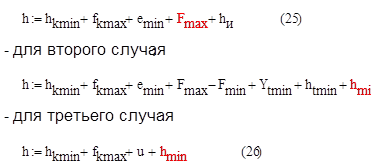

- для первого случая:

где - расстояние от уровня головок рельса до нижнего края искусственного сооружения;

- минимальная допустимая высота контактных проводов над уровнем головок рельса;

- наибольшая стрела провеса контактных проводов при стреле провеса несущего троса;

- минимальное расстояние между несущим тросом и контактным проводом в середине пролета;

- максимальная стрела провеса несущего троса;

-длина гирлянды изоляторов:

- минимальная стрела провеса несущего троса;

- часть стрелы провеса несущего троса при минимальной температуре на расстоянии от наибольшего приближения к искусственному сооружению до середины пролета;

- подъем несущего троса под воздействием токоприемника при минимальной температуре;

- минимальное допустимое расстояние между токоведущими и заземленными частями;

- допустимое расстояние от контактного провода до отбойника.

По результатам этого расчёта приходим к выводу,что для прохода контактной подвески под пешеходным мостом высотой 8,3 метра, в нашем случае необходимо использовать третий способ: в несущий трос врезается изолированная вставка,которая крепится к мосту.
