Организация мероприятий по повышению безопасности движения в городе Йошкар-Ола
При разметки дорог на прямых горизонтальных участках в качестве прямых горизонтальных участков в данном случае (с точки зрения идентичности применяемой разметки) рассматриваются участки дорог и улиц, где расчетная видимость, продольные уклоны, радиусы горизонтальных и вертикальных кривых соответствуют нормативным требованиям. На таких участках разметку в основном применяют для обозначения осево
й линии, полос движения, края проезжей части, разделительной полосы, реверсивных полос, полос движения для транспортных средств общего пользования. Кроме того, в рассматриваемом случае разметку можно применять также для обозначения сужения проезжей части (например, перед препятствием или при уменьшении числа полос движения в данном направлении), нанесения на проезжую часть номера дороги или других надписей. Характер разметки зависит от ширины проезжей части, числа полос движения, режима движения транспортных средств и принятой схемы организации движения.
При разметке ширину полосы движения принимают согласно требованиям действующих строительных норм и правил. Если поперечный профиль дороги не соответствует этим требованиям, то минимальная ширина размечаемой полосы может быть принята 3 м. В отдельных случаях допускается уменьшение ширины полосы до 2,75 м при условии движения по этой полосе только легковых автомобилей и введения необходимых ограничений на режим движения.
Вертикальную разметку применяют для предупреждения наезда транспортных средств на опоры и пролетные строения мостов и путепроводов, ограждающие устройства и их опоры, круглые тумбы на разделительных полосах и островках безопасности, вертикальные поверхности островков безопасности, бордюры, торцовые части парапетов и т. п.
При разработке схем вертикальной разметки на дороге выявляют элементы инженерных сооружений, обстановки дороги и других объектов, расположенных в непосредственной близости от проезжей части или обочины и представляющих опасность для движения. При этом немаловажную роль играют материалы анализа причин ДТП и данные обследования технического состояния дорог и дорожных сооружений. На сооружения, элементы дорожной обстановки и другие подлежащие разметке объекты составляют ведомость с указанием мест их расположения и номеров разметки, которую на них наносят.
При устройстве пешеходных переходов в качестве технических средств организации движения применяют дорожные знаки и разметку, островки безопасности, пешеходные ограждения, а также транспортные и пешеходные светофоры.

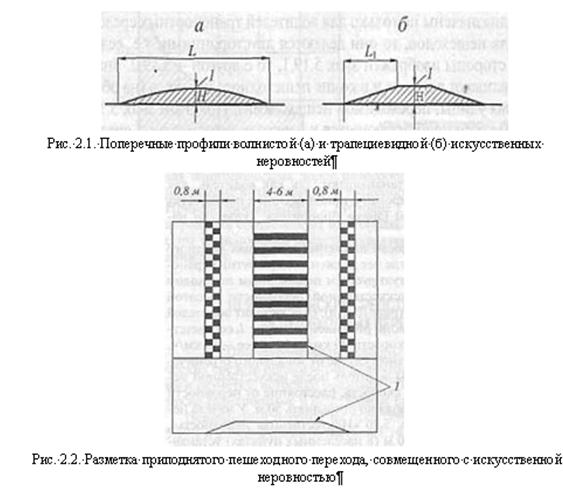

Ширина перехода определяется с учетом интенсивности пешеходного движения из расчета 1 м на каждые 500 пешеходов в час, но не должна быть менее 4 м. Для повышения безопасности движения на улицах местного значения в жилой застройке, где нет движения маршрутных транспортных средств, перед нерегулируемым пешеходным переходом целесообразно устройство искусственной неровности высотой H= 0,1 м и длиной L= 3-7 м она заставит водителей принудительно снизить скорость. Меньшее значение L соответствует предельно допустимой скорости 20 км/ч, большее – 40 км/ч. Это зависит в каждом конкретном случае от зонального ограничения скорости. Для того чтобы водитель после искусственной неровности не успел увеличить скорость, расстояние от неровности до пешеходного перехода не должно превышать 50 м. У начала неровности устанавливают знак 5.20 «Искусственная неровность». Перед неровностью за 50-100 м (в населенных пунктах) устанавливают предупреждающие знаки: 1.17 «Искусственная неровность» и 3.24 «Ограничение максимальной скорости». На гребне искусственной неровности, а также у ее начала (с обеих сторон) наносят разметку 1.25 «Обозначение искусственных неровностей». Нерегулируемый пешеходный переход может быть совмещен с искусственной неровностью. В этом случае применяется трапециевидная неровность (рис. 2.1), гребень которой представляет собой горизонтальную площадку шириной, равной ширине пешеходного перехода. Как и в предыдущем случае высота гребня неровности 0,1 м, длина L1 наклонного участка при ограничении скорости до 20-30 км/ч составляет 1,0—1,15 м и до 40 км/ч - 1.75-2,0 м. Установка дорожных знаков такая же, как и в предыдущем случае. На гребень неровности наносится разметка 1.14.1 или 1.14.2, на наклонную часть - разметка 1.25, как показано на (рис. 2.2)
Внеуличный пешеходный переход обозначают знаками 6.6 или 6.7, которые в зависимости от символа информируют пешеходов о месте подземного или надземного перехода. Знаки устанавливают изображением навстречу движению основных пешеходных потоков у лестничных сходов пешеходных тоннелей, мостов и путепроводов. На пешеходных переходах большого протяжения (ширина проезжей части более 14 м) целесообразно устройство островков безопасности.
Их назначение — создание на площадях или по оси улиц и дорог свободной от движения транспортных средств зоны для пешеходов, не успевших без остановки перейти проезжую часть от тротуара до тротуара. Длина площадки ожидания островка безопасности соответствует ширине пешеходного перехода. Ширину островка определяют шириной центральной разделительной полосы, а при ее отсутствии обычно принимают не менее 2 м. Если длительность такта светофорной сигнализации, разрешающего движение пешеходов, рассчитывают из условия пересечения пешеходами только половины проезжей части - от тротуара до островка безопасности, то ширина островка безопасности
bo = Nпш ∙Tц ∙f/(3600∙bп),
где Nпш - интенсивность пешеходного движения в обоих направлениях, чел/ч; f - площадь, занимаемая одним пешеходом на островке безопасности (она может быть принята равной 0,3 м2); bп - ширина пешеходного перехода, м. Островки безопасности, как правило, выполняют в одном уровне с проезжей частью. Исключение составляют островки, являющиеся частью приподнятой разделительной полосы.
2.3 Направляющие пешеходные ограждения
Направляющие пешеходные ограждения служат для предотвращения неконтролируемого выхода пешеходов на проезжую часть в наиболее опасных местах. Такое положение создается, как правило, при высокой интенсивности транспортных и пешеходных потоков, когда проезжая часть и пешеходные пути непосредственно примыкают друг к другу. Помимо снижения безопасности движения, снижается также пропускная способность улиц, так как большая часть водителей стремится двигаться по возможности дальше от тротуара. Несмотря на достаточную ширину проезжей части, транспортный поток искусственно сужается. Кроме этого, при приближении к тротуару заметно снижается скорость движения транспортных средств, что связано с необходимостью у водителя следить за поведением пешеходов.
В качестве пешеходных ограждений наибольшее распространение в городах получили конструкции перильного типа, а также выполненные из цепей и сеток.
Пешеходные ограждения устанавливают при интенсивном пешеходном движении вдоль тротуара на перегонах улиц и дорог на регулируемых перекрестках, напротив выходов из крупных пунктов массового притяжения пешеходов, на участках с ограниченной видимостью, где необходимо запретить движение пешеходов через проезжую часть. Применение пешеходных ограждений целесообразно: в тоннелях, в которых наряду с движением транспортных средств разрешено движение пешеходов; у остановок общественного транспорта на высоких насыпях с крутыми откосами; на тротуарах, приподнятых над проезжей частью на высоту более 0,5 м; на участках, где интенсивность пешеходного движения превышает 1000 чел/ч на одну полосу тротуара. В целях предотвращения перехода пешеходами проезжей части в неустановленных местах ограждения часто устанавливают на центральной разделительной полосе напротив остановок общественного транспорта.
