Организация мероприятий по повышению безопасности движения в городе Йошкар-Ола

При запрещении движения грузовых автомобилей для них организуют объездные маршруты. При этом перед каждым перекрестком такого маршрута устанавливают соответствующую разновидность знака 6.15.1 -6.15.3.

Аналогично с помощью знаков 6.18.1- 6.18.3 прокладывают объездные маршруты в случае закрытия для движения какого-либо участка дороги. Перед началом объезда предварительно устанавливают общую с

хему объезда (знак 6.17). Информирующую водителя о маршруте объезда участка.

2.1.3 Применение знаков на пересечениях и примыканиях

В этих условиях дорожные знаки должны давать водителю четкую информацию о направлениях и приоритете, о запрещении определенных маневров, а также о прочих особенностях организации движения.

Направления движения к объектам, объездов закрытых участков дороги указывают в соответствии с правилами маршрутного ориентирования. Для дальнейшей информации об условиях движения непосредственно перед перекрестком могут быть установлены знаки 5.15.1 и 5.15.2. Они указывают порядок движения по полосам, обозначенным разметкой. Установка этих знаков является обязательной, если порядок движения на перекрестке отличается от общепринятого. (Например, правые или левые полосы предназначены только для поворотного движения.) При наличии знаков 5.15.1 и 5.15.2 отпадает необходимость в применении соответствующей разновидности знаков 4.1.1—4.1.6.

Приоритет в движении на перекрестке обозначается установкой знаков 2.1 или 2.3.1—2.3.7 и 2.4. При ограниченной видимости на пересечении вместо знаков 2.4 устанавливают знаки 2.5.

Главной следует назначать дорогу более высокой категории или дорогу с большей интенсивностью движения. Если интенсивности движения на пересекающихся дорогах различаются незначительно, определяющими признаками могут служить более высокая скорость, более дальний маршрут, лучшая видимость зоны перекрестка.

Знаки 2.1 (в сочетании со знаком 2.4 или 2.5) необходимо устанавливать и перед перекрестками со светофорным регулированием. При выключении светофоров или переводе их на режим ЖМ очередность движения будет обеспечена указанными знаками. Перед перекрестком со сложной планировкой или на котором главная дорога изменяет направление знак 2.1 (соответственно знаки 2.4 или 2.5) применяют с табличкой 8.13, указывающей направление главной дороги. При смене приоритета в движении перед перекрестком со стороны дороги, ранее обозначенной знаком 2.1, устанавливают знак 2.2, а затем 2.4 (или 2.5).

О проезде пересечения равнозначных дорог водителя предупреждают с помощью знака 1.6. Применение этого знака обязательно при ограниченной видимости и перед перекрестками, на которых отменяется очередность проезда, ранее обозначенная знаками приоритета.

Непосредственно перед перекрестком устанавливают необходимые запрещающие или предписывающие знаки. Их характер и способ Установки зависят от конкретной схемы организации движения. Если имеется опасность, что вводимые знаками 3.2—3.9 ограничения не могут быть своевременно восприняты водителями, применяют соответствующие предварительные знаки с табличками 8.3.1-8.3.3. Их обычно устанавливают непосредственно перед перекрестком. При приближении к перекрестку в случае необходимости (при ограниченной видимости, высокой интенсивности движения) целесообразно с помощью соответствующих знаков прибегать к запрещению обгона, ограничению скорости остановки или стоянки транспортных средств. Если при спаде интенсивности необходимость в этих знаках отпадает, их нужно применять с соответствующими табличками 8.5.1-8.5.7.

В зависимости от условий движения перед перекрестком могут быть установлены и другие знаки, информирующие водителя о невозможности сквозного проезда по какому-либо направлению, о порядке объезда закрытого участка, выезда на дорогу с односторонним движением или с полосой для маршрутных транспортных средств.

2.1.4 Опоры дорожных знаков

Для установки знаков в качестве несущих элементов используют специальные стойки, выполненные из стали, железобетона или дерева. Деревянные стойки применяют на автомобильных дорогах низших категорий. При размещении знаков над проезжей частью их монтируют на рамных (арочных) опорах или консолях. В городах широко применяют подвеску знаков на тросовых растяжках или их крепление на кронштейнах к стенам зданий и мачтам освещения. Необходимая длина опоры (рис. 2.2) при различных схемах установки дорожных знаков:

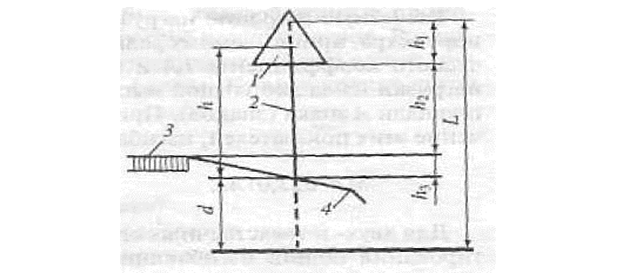

Рис.2.2. Расчетная схема опоры для установки дорожных знаков:

1- дорожный знак; 2- опора; 3-дорожное покрытие; 4- присыпная берма.

L = h1 + h2 + h3 + d,

где h1 — высота части опоры, закрытой знаком, м; h2 — высота части опоры от нижнего края знака до поверхности дорожного покрытия, м; h3 — разница высот между поверхностью проезжей части и местом установки опоры, принимаемая равной вне населенных пунктов 0,2 м для опор одностоечных, 0,3 м - для двухстоечных и 0,35 м трехстоечных; d - заглубление опоры в грунт, равное 1,5 м.

Размеры поперечного сечения и вид армирования опоры (для железобетонных опор) принимают в зависимости от расчетного изгибающего момента М, возникающего от ветровой нагрузки на знак:

М = 1,1∙W∙h ,

где 1,1 — коэффициент, учитывающий дополнительный изгибающий момент от ветровой нагрузки, действующей собственно на опору (без знака); W – Расчетная ветровая нагрузка на знак (знаки)H; h - высота приложения ветровой нагрузки, м.

Расчетную ветровую нагрузку определяют по скоростному напору ветра, принимаемому равным 539,4 Па, с учетом аэродинамического коэффициента 1,4 и коэффициента снижения ветровой нагрузки из-за небольшой высоты опоры 0,75, а также расчетной площади знака (знаков) А. Принимая во внимание расчетное значение этих показателей, изгибающий момент

M = 623.01∙A∙h

Для двух- и трехстоечных опор знаков индивидуального проектирования общий изгибающий момент уменьшается соответственно в 2 или 3 раза.

Длина опоры L и расчетный изгибающий момент М являются исходными данными для выбора типоразмера опоры по таблицам, содержащимся в стандартах на опоры дорожных знаков.

Безопасные конструкции опор выполняют с ослабленным поперечным сечением. Для этого в деревянной опоре у ее основания просверливают два сквозных отверстия, удаленные друг от друга по высоте на 300 мм. Диаметр отверстий так же, как и остальные параметры опоры, зависит от показателей L и М. Безопасные бетонные опоры выполняют из двух частей, удаленных друг от друга по высоте на 500 мм и соединенных у основания асбестоцементной трубой.

Деревянные опоры изготавливают из лесоматериалов хвойных пород. Нижнюю часть опоры, расположенную в фундаменте, покрывают горячим битумом, верхнюю (надземную) — стойкими к воздействию климатических факторов лакокрасочными материалами белого цвета. Железобетонные опоры выполняют, как правило, из бетона M-200 с использованием напрягаемой металлической арматуры. Опоры можно изготавливать из металлических или асбестоцементных труб, в верхней части которых предусмотрена установка стальных заглушек для предупреждения попадания внутрь труб атмосферных осадков.
