Следует иметь в виду, что даже хорошо уравновешенный вал в результате естественною прогиба, вызванного собственным весом, при некоторой угловой скорости, называемой критической, теряет устойчивость; его прогиб возрастает настолько, что возможно разрушение вала.

Пусть в статическом положении ось вала смешена на расстояние е от оси вращения, а при угловой скорости щ получает прогиб f . Тогда

при вращении вала возникает центробежная сила

где mв – масса вала.

Центробежная сила уравновешивается силой упругости вала

где И с – изгибная жесткость.

Поэтому

Прогиб вала определяется в зависимости от принятой схемы его нагружения.

Будем считать вал нагруженной равномерно балкой на двух опорах со свободными концами. Прогиб балки

где Е = 2·105 МПа – модуль упругости первого рода;

– момент инерции поперечного сечения вала (dн и dвн – соответственно наружный и внутренний диаметры вала).

Если считать вал балкой с защемленными опорами, то числовой коэффициент в формуле следует принимать большим в 1,5 .2,25 раза.

Расчет критич. Частоты вращения карданного вала и осевой нагрузки

Критическая частота вращения вала должна быть в 1,5 .2 раза больше максимальной эксплуатационной. Для повышения критической частоты вращения следует уменьшать длину вала, что особенно эффективно, и увеличивать как наружный, так и внутренний диаметры. Внутренний диаметр трубчатого вала можно увеличивать до определенного предела (лимитирует прочность вала).

Скручивающие нагрузки, которые воспринимает вал, зависят от крутящего момента, передаваемого валом. Кроме того, являясь элементом многомассовой упругой системы трансмиссии, вал силового привода участвует в крутильных колебаниях и воспринимает дополнительно скручивающие нагрузки, которые в случае резонанса могут быть значительными, а иногда и разрушающими. Правильный подбор элементов трансмиссии должен исключать возникновение резонансных крутильных колебаний или предусматривать возможность гашения возникающих колебаний. Крутильные колебания трансмиссии, как известно, гасятся демпфером, расположенным в механизме сцепления.

Трубчатый вал изготовляют из малоуглеродистой стали (сталь 15, сталь 20), не подвергая ее закалке. Толщина стенок обычно не превышает 3,5 мм.

Напряжение кручения трубчатого вала

Осевые нагрузки в силовых приводах возникают в шлицевом соединении при перемещениях, связанных с изменением расстояния между шарнирами, например при колебаниях кузова. Исследования показали, что даже при наличии большого количества смазочного материала последний не удерживается на поверхности трения и перемещение в шлицевом соединении происходит в условиях граничного трения. При этом коэффициент трения м = 0,2, а иногда (при появлении задиров) м = 0,4. При передаче большого крутящего момента в шлицевом соединении происходит защемление, и вал, по существу, передает тяговое усилие. При этом двигатель, установленный на упругих подушках, продольно смещается в некоторых автомобилях на 10 мм, а иногда и больше.

Осевые силы являются одной из главных причин того, что долговечность передач в 2 3 раза ниже долговечности основных агрегатов автомобиля. Осевая сила

Дифференциалы трансмиссии автомобиля. Назначение, требования, классификация, расчет деталей на прочность

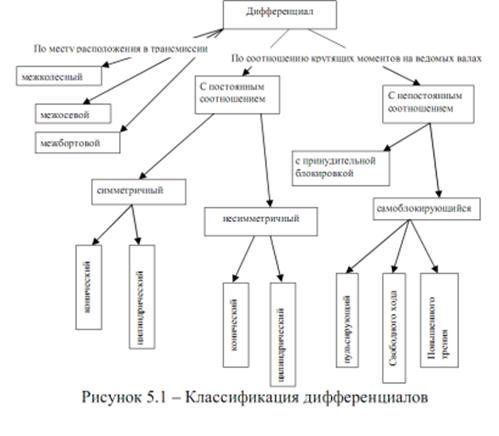

Дифференциалы - дифференциал механизм трансмиссии, выполняющий функции распределения подводимого к нему крутящего момента между колесами или мостами (в некоторых автомобилях между бортами) и позволяющий ведомым валам вращаться с неодинаковыми угловыми скоростями.

К конструкции дифференциала предъявляют следующие требования:

а) распределение крутящих моментов между колесами и мостами в пропорции, обеспечивающей наилучшие эксплуатационные свойства (максимальную тяговую силу, хорошие устойчивость и управляёмость);

б) общие требования.

Нагрузки в дифференциалах:

В коническом дифференциале определяя нагрузки на зубья сателлитов, полуосевых шестерен, крестовину и нагрузки со стороны сателлитов на корпус дифференциала. Нагрузку на зуб сателлита и полуосевых шестерен определяют из условия, что окружная сила распределена поровну между всеми сателлитами и каждый передает усилие двумя зубьями. Окружная сила, действующая на один сателлит:

где r1 — радиус приложения;

nс — число сателлитов.

Шин крестовины (18ХГТ, 20ХН3А и др.) под сателлитом испытывает:

напряжение смятия : хсм =Рс/(dl1), [хсм] =50 .60 МПа,

напряжение среза : ф ср = 4Рс/(рdІ), [ф ср] = 100…120 МПа,

напряжение смятия в месте крепления в корпусе дифференциала под действием окружной силы

у см = Рд/ (dl2), [у cм] =50 .60 МПа,

Давление торца сателлита на корпус дифференциала определяется напряжением смятия

у см = Рxc/F, [у cм] = 10 .20 МПа,

где Рxc=Рctgбщ sinдc, sin5С (бщ— угол зацепления; дc— половина угла конуса саттелита).

Назначение, классификация и требования к конструкции полуосей. Расчет ведущих полуосей полностью разгруженных от действия изгибающих сил и моментов.

В зависимости от испытываемых полуосью нагрузок принято их условное деление на полуразгруженные (рисунок 6.4, а), - три четверти разгруженные (рисунок 6.4, б) полностью разгруженные (рисунок 6.4, в). Полуразгруженная полуось воспринимающие все усилия и моменты, действующие - дороги. На три четверти разгружена; полуось имеет внешнюю опору меж; ступицей колеса и балкой моста, поэтому изгибающие моменты от реакций Rz, Рт (Ртор) и Рy, воспринимают одновременно и полуось, и балка моста через подшипник.

а- полуразгруженная; б - на три четверти груженая; в – полностью разгруженная

Полностью разгруженная полуось теоретически передает только крутящий момент от дифферециала к ведущим колесам, однако для нее возможны деформации изгиба, обусловленные деформацией балки моста, несоосностью ступицы колеса с полуосевой шестерней, перекосом и смещением шлицевых концов полуосей относительно шестерни и фланца при наличии зазоров в шлицевом соединении.

30. 31. 32 Расчет ведущей полуоси нагруженной на ½ от действия изгибающих сил и моментов (режим разгона, бокового заноса, динамических нагрузок.)
