Диагностическое оборудование

Приближенно определить шумы и стуки в двигателе можно при помощи стетоскопа.

Двигатель допускается к эксплуатации при умеренном стуке клапанов, толкателей и распределительного вала на малых оборотах холостого хода. Если обнаружены стуки в шатунных и ко ренных подшипниках коленчатого вала, двигатель к эксплуатации не допускается. Стук коренных подшипников глухой, сильный, низкого тона. Стук

шатунных подшипников — среднего тона, более звонкий, чем стук коренных подшипников. При выключении зажигания стук в цилиндре проверяемого подшипника исчезает. Стук коренных подшипников прослушивается в плоскости разъема картера, а шатунных — на стенках блока цилиндров по линии движения поршня в местах, соответствующих верхней и нижней мертвым точкам.

Стуки поршневых пальцев резко металлические, пропадающие при выключении зажигания. Они прослушиваются в верхней части блока цилиндров при резком переменном режиме работы прогретого двигателя. Наличие стука указывает на повышенный зазор между пальцем и втулкой головки шатуна или на увеличенное отверстие для пальца в бобышке поршня.

Стук поршней глухой, щелкающий, уменьшающийся по мере прогрева двигателя. Стуки поршней прослушиваются в верхней части блока цилиндров со стороны, противоположной распределительному валу, при работе недостаточно разогретого двигателя (при сильном износе возможен стук поршня и на прогретом двигателе). Наличие стуков свидетельствует о значительном износе поршней и цилиндров.

Стуки клапанов звонкие, хорошо прослушиваются на прогретом двигателе при малых оборотах двигателя. Они возникают при увеличении тепловых зазоров между стержнями клапанов и носком коромысла (толкателем). Точность диагноза в значительной степени зависит от опыта механика.

Эндоскопы

Эндоскоп — единственное средство, которое позволяет без разборки двигателя с абсолютной достоверностью сделать заключение о степени износа стенок цилиндров, величине нагара, степени повреждения днищ поршней или поверхности клапанов. С помощью эндоскопа можно обнаружить наличие локальной выработки в виде вертикальной полосы на стенках цилиндров. Подобный дефект установить другими методами невозможно, необходима полная разборка двигателя.

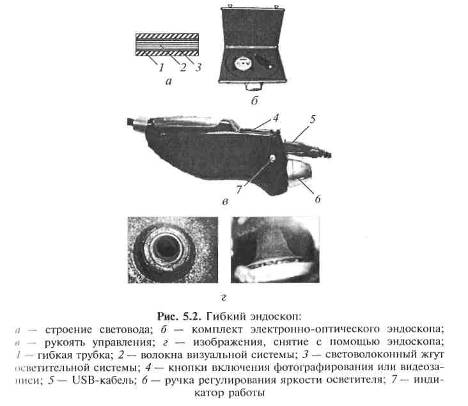

Гибкие эндоскопы применяют в случаях, когда объект имеет сложную геометрию (двигатели внутреннего сгорания). В эндо скопах визуальная и осветительная системы состоят из волоконной оптики, смонтированной внутри гибкой трубки (рис. 5.2, а). Канал для передачи изображения состоит из большого количества волокон 2 толщиной 10 мкм и линзового объектива, который строит изображение исследуемого объекта. Изображение, полученное на противоположном конце кабеля, рассматривается через окуляр или преобразуется в цифровой код. Осветительная система представляет собой светорассеивающую линзу, вклеенную в головку прибора и световолоконный жгут 3 с нерегулярно уложенными волокнами. Конец световолоконного жгута вмонтирован в специальный наконечник, подключенный к осветителю.

Гибкие эндоскопы обычно снабжены управляемым дисталь-иым концом, изгибающимся в одном (диаметром до 6 мм) или в двух (диаметром более 6 мм) плоскостях. Угол изгиба — 90 . 180°.

22. Оборудование для обнаружения утечек и негерметичности

Герметичность надпоршневого пространства (один из основных показателей механического состояния двигателя) определяется по падению давления сжатого воздуха, подаваемого в цилиндр через свечное отверстие (на бензиновом двигателе) или отверстие для форсунки (на дизельном двигателе): если сжатый воздух выходит через карбюратор или глушитель, то неплотно прилегают к седлам клапаны; если через сапун, то изношена ци-линдропоршневая группа; если сжатый воздух попадает в соседний цилиндр в охлаждающую жидкость, то повреждена прокладка головки цилиндров.

Пневмотестер предназначен для определения технического состояния цилиндропоршневого пространства двигателей внутреннего сгорания. Метод тестирования основан на определении величины падения давления сжатого воздуха, подаваемого в цилиндр через свечное отверстие.

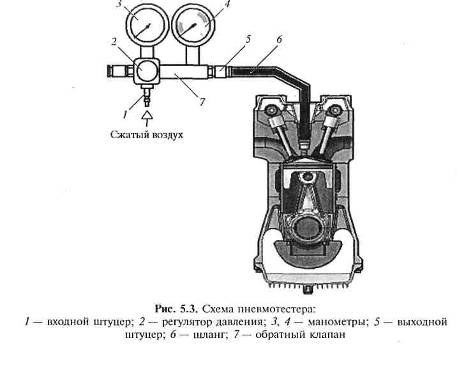

Пневмотестер состоит из входного штуцера 7, в который подается сжатый воздух под давлением 0,6 .1,0 МПа; манометра 3 для измерения давления подаваемого воздуха; регулятора 2 давления подаваемого воздуха; обратного клапана 7; манометра 4 для измерения давления в камере сгорания (давление равно давлению подаваемого воздуха минус утечки); выходного штуцера 5; шлангов 6 и адаптеров для подсоединения к свечному отверстию (рис. 5.3).

23. Мощностные стенды

Потери мощности в трансмиссии можно измерить только при диагностике тягово-экономических качеств автомобиля на мощностных стендах.

Основными признаками определенных неисправностей двигателя являются падение его мощности, повышенный расход масла, дымный выпуск, снижение компрессии в цилиндрах, стуки в двигателе. Падение мощности двигателя с одновременным увеличением расхода топлива происходит при неисправности систем питания и зажигания, образовании нагара в камерах сгорания, отложениях во впускной системе, наличии накипи и загрязнений в системе охлаждения, неправильной регулировке газораспределительного механизма, недостаточной компрессии в цилиндрах двигателя, пропуске воздуха через уплотнения впускной системы.

Повышенный расход масла (угар) и дымный выпуск наблюдаются при износе, залегании и поломке поршневых колец, потере ими упругости, износе канавок для поршневых колец, износе и повреждении гильз цилиндров, подсосе масла через зазоры между стержнями клапанов и направляющими втулками, нарушении уплотнений коленчатого вала и неисправности системы вентиляции картера. Дымность выпуска в большой степени зависит от неисправностей топливной аппаратуры.

Снижение компрессии может произойти в результате износа поршневых колец и гильз цилиндров, неплотного прилегания клапанов к седлам, износа направляющих втулок клапанов, ослабления затяжки гаек крепления головок цилиндров, повреждения прокладки головки цилиндров, нарушения зазоров в клапанном механизме.

Стук в двигателе появляется при поломке клапанных пружин и заедании клапанов, задирах на поверхностях гильз и поршней, увеличении зазоров между стержнями клапанов и носками коромысел, износе поршневых пальцев и отверстий для них в бобышках поршней и во втулках верхних головок шатунов, повышенном износе шатунных и коренных подшипников.

Для устранения неисправностей двигателя удаляют накипь и нагар, регулируют зазоры, а также заменяют отдельные детали. Повышенное количество пропускаемых поршневыми кольцами газов, падение давления масла в системе смазки ниже нормы, стуки в двигателе указывают на необходимость ремонта.

Современные стенды тяговых качеств должны учитывать особенности автоматических трансмиссий. Повышенный расход топлива или недостаточная мощность — это не всегда результат проблем в двигателе, а приборами автодиагностики это не определить. Особенно актуальны измерения мощности в трансмиссии для полноприводных автомобилей с получением реального результата перераспределения мощности по осям, моментов срабатывания межосевых дифференциалов и т. д.
