Диагностическое оборудование

Испытания на платформенных стендах проверки тормозов получили широкое распространение в основном за счет своей дешевизны. Однако при испытаниях на инерционных стендах в процессе торможения колесо совершает как минимум более одного оборота, поэтому оценивается вся поверхность торможения тормозного механизма. Кроме того, в платформенных стендах, ввиду малых начальных скоростей торможения (по усло

виям безопасности) и интенсивного, быстрого торможения (из-за ограниченности тормозного пути, который определяется длиной тормозных площадок), торможение осуществляется на части поверхности торможения тормозного механизма, что неприемлемо с точки зрения оценки безопасности автомобиля. И слишком интенсивное торможение (по вышеприведенным причинам) искажает реальную физическую картину торможения автомобиля. ГОСТ 25478—91 требует проведения каждого измерения по тормозам не менее двух раз, т. е. должна обеспечиваться повторяемость проведения испытаний в аналогичных условиях. При испытании же на платформенных стендах начальная скорость задается водителем и может изменяться в широких пределах. При испытаниях на платформенных стендах проверки тормозов начальная скорость автомобиля не соответствует требованиям Правил дорожного движения и ГОСТ 25478—91, а значит, значение кинетической энергии меньше требуемого для правильной оценки тормозной системы, и максимального усилия на педали тормоза для гашения этой энергии не требуется. Таким образом, при испытаниях на платформенных стендах получаются завышенные значения по удельной тормозной силе и заниженные — по усилиям на органах привода тормозных систем.

Роликовые тормозные стенды. Роликовые тормозные стенды позволяют получать более точные результаты. При каждом повторении испытания они способны обеспечить условия (прежде всего скорость вращения колес) абсолютно одинаковые с предыдущими, что обеспечивается точным заданием начальной скорости торможения внешним приводом. К тому же при испытании на силовых роликовых тормозных стендах предусмотрено измерение так называемой «овальности» — неравномерности тормозных сил за один оборот колеса, при этом исследуется вся поверхность торможения. Кроме того, при испытании на роликовых тормозных стендах, когда усилие передается извне, от тормозного стенда, физическая картина торможения не нарушается. Тормозная система должна поглотить поступающую извне энергию, даже несмотря на то, что автомобиль не обладает кинетической энергией. Аналогичные рассуждения можно привести для оценки усилия нажатия на приводные органы тормозных систем. Есть еще одно важное условие — безопасность испытаний. С этой точки зрения самые безопасные испытания — на силовых роликовых тормозных стендах, поскольку кинетическая энергия испытуемого автомобиля на стенде равна нулю. В случае отказа тормозной системы при дорожных испытаниях или на платформенных тормозных стендах вероятность аварийной ситуации очень высока. Кроме того, ГОСТ 25478—91 ограничивает усилие на педали привода рабочего тормоза и органа управления стояночным тормозом. Эта величина, с точки зрения теории торможения, определяет усилия в исполнительных механизмах тормозной системы, необходимые для гашения кинетической энергии замедляющегося автомобиля. Подводя итог, можно сказать, что платформенные тормозные стенды пригодны для входной экспресс-диагностики на СТОА, но не для углубленной.

В состав любого роликового стенда входят две основные части: опорно-приводное устройство (ОПУ) и измерительное устройство (ИУ). Роликовые стенды хороши для автомобилей с приводом на одну ось. Для полноприводных автомобилей такая проверка может дать существенную погрешность, что обусловлено особенностями их трансмиссий. Полноприводные машины бывают с постоянным и отключаемым приводом на вторую ось. Во втором случае необходимо отключить полный привод. Наибольшую сложность представляют машины с постоянным полным приводом. Наличие постоянной связи между всеми четырьмя колесами приводит к тому, что тормозной момент с одного колеса передается на другое в соответствии со степенью блокировки межосевого и межколесного дифференциалов. Например, межосевой дифференциал типа Torsen, установленный на Audi Quattro, имеет коэффициент блокировки около 30 %. Соответственно, колеса одной оси будут на 30 % затормаживать колеса другой оси даже при ненажатой педали тормоза, а межколесный дифференциал поделит этот момент поровну между правым и левым колесами. При этом относительная величина разницы тормозных сил на колесах уменьшится, и результат измерений не будет отражать реального положения вещей.

Для избежания этой ошибки при работе с полноприводными автомобилями применяется система, в которой барабаны вращаются в разные стороны. При этом вал трансмиссии остается неподвижным, а вращение колес происходит за счет действия дифференциала. Замер при этом следует производить дважды, поскольку действие тормозов при вращении колес вперед и назад может различаться. Поэтому вначале замеряется тормозной момент на одном колесе, а затем на втором. Для достижения большей точности измерения применяют специальный датчик силы воздействия на педаль тормоза.

Кроме дифференциалов повышенного трения, в полноприводных автомобилях нашли широкое применение вязкостные муфты. Они также осуществляют передачу момента с одной оси на другую, но степень их блокировки зависит от разности скоростей вращения валов. Вследствие этого измерение тормозных сил на таких автомобилях следует производить на малых скоростях, когда действие тормозного момента от муфты невелико.

Недостаток роликовых стендов — пятно контакта шины с роликом относительно небольшого диаметра и существенно отличается от пятна контакта при движении по ровному асфальту. Соответственно, и результаты измерения ниже реально достижимых. Поэтому на стендах применяются по два ролика на каждое колесо.

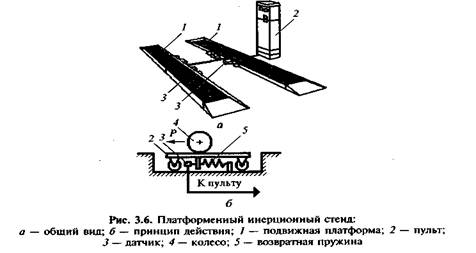

Инерционные тормозные стенды. Инерционные тормозные стенды (рис. 3.6) создают условия торможения автомобиля, максимально приближенные к реальным. Стенд состоит из двух подвижных платформ / с рифленой поверхностью. На платформы со скоростью 6 . 12 км/ч наезжает автомобиль, останавливаясь при резком торможении. Под влиянием силы инерции Р и сил трения между шинами и поверхностями платформ происходит перемещение платформ, пропорциональное тормозной силе. Это перемещение воспринимается датчиками 3 и фиксируется измерительными приборами.

В силу дороговизны собственно стенда, недостаточной безопасности, трудоемкости и слишком большого времени, требующегося на диагностику, стенд рентабелен только в условиях крупных СТОА.

8. Тестеры люфтов

Тестер люфтов (люфт-детектор) позволяет получить визуальную информацию о состоянии подвески автомобиля. Автомобиль заезжает передними колесами на одну или две неподвижные пластины (площадки), которые под действием гидропривода попеременно, с частотой примерно одно движение в секунду, перемещаются в разные стороны, создавая на колесах имитацию движения по неровностям дороги. При этом можно обнаружить наличие перемещений в сочлененных узлах: шаровых опорах, шарнирах рулевых тяг, в месте посадки сошки руля и т. д., а также выявить места возникновения разных посторонних стуков и скрипов.
