Диагностическое оборудование

Кислород 02 — надежный показатель состава рабочей смеси. При нормальном сгорании и выхлопе остается 1 .2 % кислорода. Изменение концентрации 02 в большую или меньшую сторону указывает на нарушение соотношения воздух—топливо, либо неисправность системы зажигания.

Угарный газ СО образуется при неполном сгорании рабочей смеси. Высокое содержание СО означает богатую смесь, засорение воздушного

фильтра, неисправность клапана вентиляции картера или низкие обороты холостого хода. При перебоях в зажигании топливо не сгорает, и СО не образуется. Чрезвычайно низкая концентрация характерна для моторов с прогоревшим глушителем либо при подсосе воздуха в уже приготовленную смесь.

Нормальное содержание углекислого газа С02 в выхлопе — 13 .15 %. Снижение до 8 % связано, как правило, с пропусками вспышек или дырами в выпускной трубе. Количество С02 обратно пропорционально концентрации СО.

Углеводороды СН образуются при неполном сгорании топлива и повышенном расходе масла на угар. Высокое содержание СН указывает на неисправность свечей, высоковольтных проводов, нарушение угла установки зажигания, отклонения от нормы состава смеси. Косвенно свидетельствует о низкой компрессии.

Эффективность работы двигателя позволяет оценить отечественный четырехкомпонентный газоанализатор «Автотест-01.03 ЛК». Замеры содержания всех составляющих выполняются прямым методом (СО, СН, С02 — спектрометрическим, а концентрация кислорода определяется при помощи электрохимического датчика). Кроме того, прибор позволяет вычислить параметр X (состав топливной смеси) для различных видов топлива (бензин, сжиженный пропан-бутан и сжатый природный газ).

На результаты измерений газоанализатора сильно влияет температура окружающей среды. Для проведения корректных диагностических работ при отрицательных температурах газоанализатор может быть укомплектован обогревательным шлангом для отбора проб длиной 5 м, нагреватель которого питается от быто вой электросети. Такой шланг с зондом для забора проб позволяет проводить измерения при температуре до -20 °С.

Прибор оснащен ПО и кабелем для подключения к порту персонального компьютера.

Дымомеры. Использовать обычный газоанализатор при диагностике дизельных двигателей не представляется возможным. Для проверки соответствия регулировок двигателя и опять же для оценки состояния двигателя применяют дымомеры. Прибор контролирует дымность дизельного двигателя в единицах коэффициента поглощения (м-1) и коэффициента ослабления (по ГОСТ Р 52160-2003 и правилам №24 ЕЭК ООН). Дымомеры должны соответствовать требованиям международных стандартов EURO-3, EURO-4.

Кроме того, в ПО современного дымомера должны быть предусмотрены: вывод протокола на печатающее устройство; возможность работы в составе автоматизированных линий технического контроля с передачей протоколов измерений и вводом номера автотранспортного средства в протокол.

18. Оборудование для диагностики топливной аппаратуры

Расходомеры. Расходомеры используют для непрерывного измерения расхода топлива на автомобилях с карбюраторным двигателем при проведении регулировочных и диагностических работ, а также для проведения дорожных испытаний.

Принцип работы механического расходомера основан на подсчете числа оборотов крыльчатки, омываемой потоком маловязкой жидкости (бензина). В разрыв бензопровода, между бензонасосом и карбюратором устанавливается датчик расходомера. В центральном сквозном канале датчика расположен ротор. Ротор состоит из стальной оси с жестко закрепленными на ней двумя крыльчатками и флажками между ними. Флажки размещены на пути светового потока от осветителя к фоторезистору. При вращении ротора флажки прерывают световой поток. При этом на фоторезисторе образуются фотоимпульсы, которые подаются на счетное устройство. Расчет расхода жидкости основан на пропорциональной (функциональной) зависимости расхода потока от частоты вращения ротора. Однако появление дополнительного гидравлического сопротивления в потоке жидкости приводит к большой погрешности измерения.

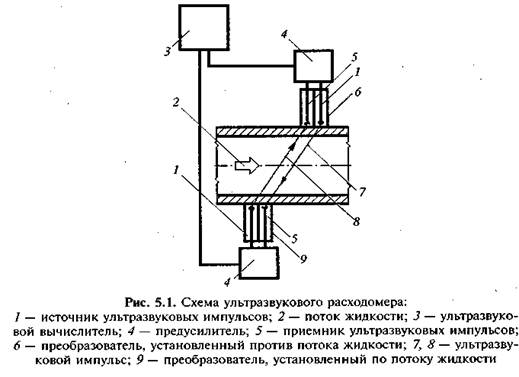

Этого недостатка лишены ультразвуковые расходомеры. В основу работы ультразвуковых расходомеров положен время-импульсный принцип, сущность которого заключается в измерении и определении разности скоростей ультразвуковых зондирующих импульсов, проходящих по направлению потока жидкости и против него (рис. 5.1).

Расчет расхода жидкости основан на пропорциональной зависимости разности времени прохождения ультразвукового импульса по и против потока жидкости от скорости движения потока жидкости, а следовательно, и ее расхода.

Измерители давления в системе подачи топлива. Измерение давления топлива в двигателях осуществляется с помощью тройника со шлангом, врезаемого с помощью хомутов в магистраль подачи топлива. Манометр подключается к тройнику, и измерение производится в режиме on-line. Давление измеряют при работающем двигателе. Установив частоту вращения коленчатого вала равной 2100 мин4 (максимальная подача топлива), определяют давление топлива до и после фильтра тонкой очистки топлива. Давление перед фильтром должно быть 0,12 .0,15 МПа,

а за ним — не менее 0,06 МПа. Если давление перед фильтром, развиваемое подкачивающим насосом, менее 0,08 МПа, насос заменяют. При давлении за фильтром менее 0,06 МПа следует проверить состояние перепускного клапана. Остановив двигатель, устанавливают на место рабочего клапана контрольный и, пустив двигатель, вновь измеряют давление за фильтром при максимальной подаче топлива. Если давление увеличилось, снятый клапан регулируют или заменяют, а если осталось прежним — значит, засорились фильтрующие элементы тонкой очистки топлива. При равенстве или небольшой разнице давлений до и после фильтра тонкой очистки топлива его необходимо разобрать и проверить состояние уплотнений в фильтрующих элементах.

Стенд проверки карбюраторов и бензонасосов. На стенде «Карат 4М» проводят проверку карбюраторов и бензонасосов с функцией проливки жиклеров. На стенде проверяют все основные параметры как отечественных, так и импортных карбюраторов:

• герметичность топливного клапана;

• уровень топлива в поплавковой камере;

• производительность ускорительного насоса;

• пропускную способность жиклеров.

Стенд позволяет проверять карбюраторы и бензонасосы как совместно, так и раздельно.

Стенды для диагностики и регулировки топливных насосов высокого давления (ТНВД). Одним из основных инструментов на участке по обслуживанию топливной аппаратуры является стенд для диагностики и регулировки ТНВД. На стенде измеряются: производительность насосных секций; давление открытия нагнетательных клапанов; а также определяется характеристика автоматической муфты опережения впрыска и поддержания заданной температуры.

Для обслуживания автомобильных и тракторных дизелей всех типов ОАО «МОПАЗ» выпускает стенды серии ДД-100. На стендах можно проводить следущие измерения: величина и равномерность подачи топлива секциями (производительность насосных секций), частота вращения вала ТНВД в момент начала действия регулятора; частота вращения вала ТНВД в момент прекращения подачи топлива, давление открытия нагнетательных клапанов, угол начала нагнетания и конца подачи топлива по повороту вала ТНВД и чередование подачи секциями ТНВД, угол действительного начала и конца впрыскивания топлива (при диагностировании), характеристика автоматической муфты опережения впрыска, поддержание заданной температуры.
