3. Оборудование для проведения контрольно-осмотровых работ

Быстро и объективно проверить исправность систем автомобиля (прежде всего тех, что влияют на безопасность на дорогах) на сегодняшний день возможно лишь при использовании современных диагностических приборов — линий диагностики для измерения характеристик тормозной системы, подвески и шасси легковых и грузовых автомобилей. Очевидно, что выполнение любых ремонтных работ должно, как правило, предваряться диагностикой и ею же заканчиваться, подтверждая клиенту грамотность выполненных операций и их эффективность. Линии инструментального контроля справедливо называют линиями безопасности. Далеко не каждой СТОА они доступны по цене, и не во всех условиях их использование может быть экономически целесообразным. Линии инструментальной диагностики дают хороший экономический эффект в условиях крупных СТОА. Комплексный пост приемки автомобилей, оснащенный приборами инструментального контроля, по оценкам специалистов, решает до 80 % всех проблем диагностики технического состояния автомобиля. Это позволяет выполнять не только заявочный ремонт, но и проводить дополнительные работы, необходимость которых проявляется во время осмотра, что значительно увеличивает общую прибыль автосервиса.

Приемка на базе диагностических линий отражает тенденции в развитии современных станций — снижение объемов ремонтных работ и увеличение доли контрольно-диагностических и регламентных работ.

Оптимальный состав комплекта средств технического диагностирования определяется следующими факторами: размер и мощность СТОА; направление деятельности и специализация СТОА; стадия становления диагностического участка и квалификация персонала.

К оснащению диагностического участка предъявляются следующие требования:

• инструментарий диагноста должен содержать основные и вспомогательные средства измерения, программное и информационное обеспечение, достаточное для решения текущих задач участка;

• комплект оборудования должен быть построен по модульному принципу, что позволит наращивать мощности участка и расширять деятельность СТОА;

• оборудование должно продолжительное время сохранять свою актуальность и эффективность несмотря на изменения в конструкции автомобилей, методик их обслуживания и ремонта;

• оборудование участка должно быть согласовано по техническим характеристикам;

• оборудование участка должно обеспечивать разумный срок его окупаемости.

Список необходимого оборудования включает стенд бокового увода (люфт-детектор), стенд проверки амортизаторов и шумов подвески, стенд для проверки тормозов, инспекционный подъемник, аппаратуру для обнаружения люфтов, индивидуальный сетевой компьютер и др.

Полная компьютерная диагностика проводится на стационарных проездных комплексах блочной конфигурации, имеющих возможность расширения функций.

Типовой стационарный проездной диагностический комплекс должен состоять из следующих модулей: тестер (детектор) увода автомобиля от направления прямолинейного движения; амортизационный стенд; тормозной стенд; детекторный стенд; анализатор света фар; осмотровая яма; дымомер; газоанализатор; тестер тормозной жидкости; тестер охлаждающей жидкости и аккумулятора (рис. 3.1). Стенды необходимо оснастить персональным компьютером (диагностический центр) с программным продуктом, управляющим работой компонентов стенда в автоматическом, полуавтоматическом и ручном режимах. Компьютерная программа стенда должна обеспечивать поточный контроль автомобилей и вывод диагностической карты установленного образца. Модульный принцип позволяет укомплектовывать оборудование исходя из индивидуальных требований заказчика. При этом в технологическую линию легко интегрируются требуемые дополнительные стенды и приборы.

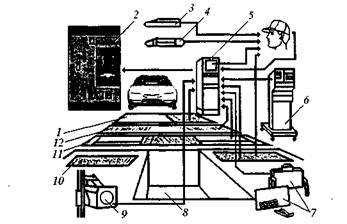

Рис. 3.1. Схема типового стационарного проездного диагностического комплекса: / — тестер (детектор) увода автомобиля от направления прямолинейного движения; 2 — дисплей вывода результатов проверок систем автомобиля в графическом виде; 3 — тестер охлаждающей жидкости и аккумулятора; 4 — тестер тормозной жидкости; 5 — диагностический центр; 6 — газоанализатор; 7 — дымо-мер; 8 — осмотровая яма; 9 — анализатор света фар; 10 — люфт-детекторный стенд; 11 — тормозной стенд; 12 — амортизационный стенд

4. Стенды для экспресс-диагностики ходовой части автомобиля

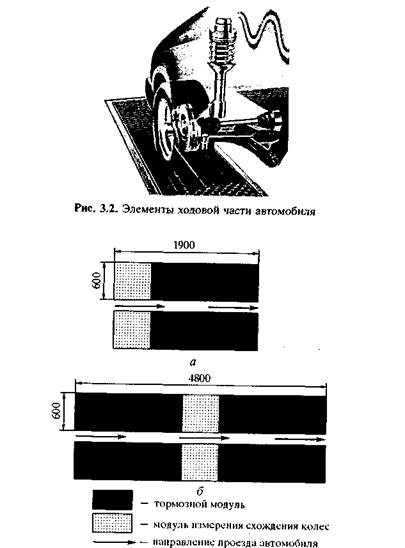

Рис. 3.3. Модули платформенного стенда динамической проверки автомобилей: а — с одним тормозным модулем; б — с двумя тормозными модулями

Необходимость точной и объективной инструментальной диагностики ходовой части автомобиля (рис. 3.2) понятна всем. Надежные тормоза, синхронное срабатывание амортизаторов, отсутствие чрезмерного износа шин часто спасают не только автомобиль, но и жизнь его владельца. Тем не менее очень немногие автосервисы обладают необходимыми стендами или линиями инструментального контроля ходовой части. Причина этого банальна — такое оборудование очень дорого, сложно в установке, занимает площадь, которой всегда не хватает на СТОА и отнимает время клиента. Выходом из этой ситуации являются платформенные стенды динамической проверки автомобилей. Платформенный стенд динамической проверки автомобилей состоит из платформ тормозного модуля и модуля измерения схождения колес (рис. 3.3).

Принцип платформенного стенда прост: диагностика ходовой части проводится «на ходу», в динамике, т. е. когда автомобиль «движется по дороге», когда на него действует не только сила тяжести, но и сила инерции, перераспределяющая нагрузки на переднюю или заднюю ось, на правый или левый амортизатор. Современный платформенный стенд диагностики ходовой части представляет собой две полосы плоских металлических платформ, уложенных на уровне пола, соединенных между собой кабелями и оснащенных дисплеем и компьютером. Толщина платформ составляет 40 мм, вместо приводов или других силовых установок используются тензометрические датчики. Дисплей и коммутационный блок крепятся на стене или потолочном перекрытии, а компьютер устанавливается в любом удобном для мастера месте.

Приняв автомобиль клиента, мастер приемки проезжает по стенду, тормозит на нем и проезжает к месту обслуживания. В течение 30 с компьютер обрабатывает полученные от тензо-метрических датчиков сигналы и выдает мастеру распечатку результатов диагностики.

В основу работы тормозных модулей положен принцип прямого измерения тормозной силы с помощью силоизмерительных датчиков, установленных под рельефными платформами. Датчики измеряют приложенную к поверхности платформы силу, возникающую при торможении испытуемого автомобиля. Тормозные усилия сканируются датчиками в течение всего времени торможения и обрабатываются компьютером, при этом значение максимальной тормозной силы в ньютонах высвечивается на дисплее стенда. Все текущие значения тормозной силы с интервалом в 0,15 с выдаются на принтер и показываются на распечатке. Если в память компьютера ввести вес автомобиля и нормы схождения колес, то программа рассчитает эффективность и устойчивость торможения, сравнит их с нормами ГОСТ (они заложены в компьютерную программу стенда) и на распечатке выдаст не только их значение, но даст заключение о соответствии полученных данных требованиям ГОСТ.
