Динамический метод измерений позволяет легко определять тормозные усилия даже на автомобилях с полным постоянным приводом колес.

Величина схождения колес на каждой оси автомобиля определяется при проезде испытуемого автомобиля по платформам модуля измерения схождения колес. Модуль состоит из двух установленных параллельно платформ — подвижной и неподвижной. Поперечное отклонение подвижной п

латформы под действием силы, вызванной наличием угла схождения, измеряется встроенным датчиком и обрабатывается компьютером. Величина суммарного схождения колес на данной оси (в мм) высвечивается на дисплее и отображается в распечатке.

Информация о динамических колебаниях автомобиля после его остановки на платформах тормозного модуля распечатывается на принтере в виде графиков и позволяет оценить эффективность работы подвески испытуемого автомобиля. Максимальные значения амплитуд колебаний выдаются в относительных единицах.

Если остальные детали подвески (рычаги, рессоры, опоры и т. д.) исправны, то полученные данные напрямую соответствуют состоянию амортизаторов.

5. Стенды диагностики бокового увода колес

Увод автомобиля от направления прямолинейного движения зависит от величины углов установки управляемых колес (схождение и развал). Правильная установка колес (УКК) — залог хорошей управляемости автомобиля, снижение нагрузки, а следовательно, и меньший износ, в узлах подвески и рулевого управления, уменьшение износа протектора шин.

Причинами неоптимальной величины УКК являются: неправильные углы установки колес, износ деталей подвески, изменением геометрической формы кузова или рамы автомобиля.

Оборудование для контроля углов УКК можно подразделить на две группы: оборудование для экспресс-диагностики (выявляются дефекты, требующие проведение дополнительных работ) и оборудование для углубленного контроля и регулирования УКК.

К первой группе оборудования относятся площадочные стенды (детекторы увода), входящие в состав проходного диагностического комплекса.

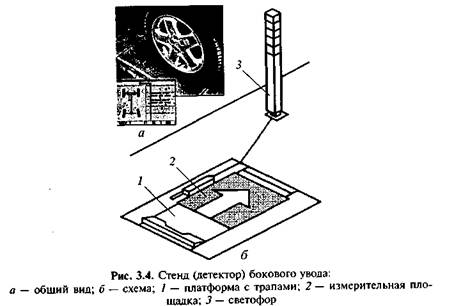

Стенд (детекторы увода) представляет собой подвижную горизонтальную измерительную площадку 2 (рис. 3.4) размером 500 х 390 мм, с платформой / и указательной колонкой (светофором) 3. Платформа устанавливается на опорной балке, утопленной в нише пола. Измерительная площадка размещена на катках и имеет возможность перемещаться в горизонтальном направлении перпендикулярно перемещению автомобиля (направление перемещения автомобиля указывается стрелкой на измерительной площадке). Измерительная платформа устанавливается по ходу движения автомобиля таким образом, чтобы на нее опиралось только одно колесо.

При нарушении УКК на платформу во время движения автомобиля воздействует боковая сила, по величине которой микропроцессор вычисляет углы движения передних и задних колес (точность измерения — увод в 1 м на пути 1 км). Светофор оснащен четырьмя индикаторами белого, зеленого, желтого и красного цвета. Белый цвет — воздействие на измерительную площадку отсутствует; зеленый — УКК в норме; желтый — углы УКК близки к норме; красный — нарушена установка колес.

6. Стенды проверки амортизаторов

Важнейшими элементами подвесок автомобиля являются амортизаторы. Они препятствуют развитию колебаний автомобиля, возникающих при наезде колес на неровности дороги. При неисправных амортизаторах нарушается требуемый контакт колеса с дорогой, что влияет на безопасность движения.

Точная оценка работоспособности амортизаторов производится с помощью специальных приборов и стендов.

Прибор с датчиком перемещения. Этот прибор состоит из блока, в котором размещены ультразвуковой датчик, вычислительное устройство, управляющие клавиши, дисплей, печатающее устройство и источник ультразвука. Блок закрепляется на крыле автомобиля с помощью присосок, а источник ультразвука кладется на пол рядом с колесом. В память устройства предварительно вводят опорные данные — это результаты измерений, полученные на аналогичном автомобиле с заведомо исправными амортизаторами. Как правило, базы опорных данных поставляются производителем в комплекте с оборудованием. Крыло с закрепленным блоком однократно толкают вниз. Прибор регистрирует колебания и вычисляет коэффициент — число, характеризующее затухание колебаний. Чем быстрее затухают колебания, тем больше значение коэффициента их затухания: 100 .65 % — затухание колебаний достаточное; 64 .60 % — затухание умеренное; 59 .0 % — затухание недостаточное.

Шок-тест. Шок-тест (shock-test) проводится на стенде, состоящем из небольшого пневматического подъемника и устройства с подпружиненными рычагами, отслеживающего вертикальные перемещения кузова. Автомобиль устанавливают на платформу передними или задними колесами. Рычаги устройства зацепляют снизу за колесные арки. Колеса испытуемой оси приподнимают на высоту 100 мм, а затем резко отпускают, вызывая колебания кузова, а вместе с ним и рычагов. По результатам теста компьютер стенда вычисляет коэффициент затухания колебаний для каждого амортизатора испытуемой оси. Если значение коэффициента составляет 22 .65 % — гашение колебаний достаточное; 16 .22 % — гашение умеренное; 0 .16 % — гашение недостаточное.

Предельно допустимая относительная разность (разность, деленная на большее значение, например, если один коэффициент равен 60, а второй — 45, то их относительная разность равна (60 - 45)/60 = 0,25, или 25 %) между коэффициентами для амортизаторов одной оси составляет 22 %.

Тестирование способом резкого торможения. Резкое торможение с «клевком» производится лишь при экспресс-диагностике. Как правило, линия экспресс-диагностики устанавливается в зоне «приемки» СТОА и осуществляет общую поверхностную диагностику ходовой части. Кроме испытаний амортизаторов, здесь проверяется эффективность работы тормозных систем и боковой увод автомобиля при отпущенном рулевом колесе. Стенд состоит из вмонтированных в пол платформ с датчиками, вычислительного устройства и монитора.

Для проведения измерений автомобиль плавно заезжает на платформы и резко затормаживает. При этом кузов начинает колебаться. Датчики фиксируют изменение нагрузки на платформы. По количеству и интенсивности колебаний вычислительное устройство оценивает эффективность работы амортизаторов. Точность измерения этим способом невелика и зависит от конструкции подвески автомобиля.

Метод колебаний колес. Этот метод моделирует реальные условия работы амортизаторов и позволяет детальнее определить степень их износа. В линиях экспресс-диагностики используют два метода анализа колебаний колес: амплитудно-резонансный и EUSAMA (European Association Of Shock Absorber Manufacturer — Европейская ассоциация производителей амортизаторов). В обоих случаях автомобиль устанавливается на специальные платформы, которым по очереди сообщаются вертикальные колебания колес.

Амплитудно-резонансный способ заключается в анализе амплитуды (величины перемещений) платформы с установленным на нее колесом автомобиля. Платформе сообщаются колебания частотой около 16 Гц. По мере их затухания наступает резонанс (возрастание амплитуды колебаний при совпадении собственной частоты подвески автомобиля и частоты колебаний платформы). Чем больших значений достигает амплитуда, тем хуже амортизатор гасит колебания. Сравнивая результаты измерений с опорными данными, стенд выдает заключение об эффективности работы амортизатора.
