Маршрутный компьютер-тестер для автомобилей

Как видно из вышесказанного, между функционированием устройства в режиме тестера или маршрутного компьютера много общего, что позволяет совместно использовать аппаратные и программные ресурсы.

С точки зрения построения программы, учитывая большой объем текстовых сообщений, все их желательно вынести за пределы внутреннего сравнительно небольшого ПЗУ микроконтроллера. Т.к. между обновлениями

информации существует большая пауза (не менее 100 мс), а количество одновременно отображаемых символов невелико, то эти данные могут быть размещены во внешнем ПЗУ с последовательной выборкой и извлекаться оттуда по мере необходимости. Развивая эту идею, можно вынести во внешнее ПЗУ сами запросы, описание формул для пересчета различных параметров, а также и весь сценарий работы с меню. Таким образом, в микроконтроллере остается программа-монитор, которая осуществляет:

· инициализацию устройства;

· обработку прерываний;

· опрос клавиатуры;

· вывод на жидкокристаллический индикатор;

· передачу и прием данных из буфера по К-линии;

· формирование временных задержек;

· выдачу звуковых сигналов;

· считывание данных из внешнего ПЗУ, их интерпретацию и преобразование.

Такой подход и применен в предлагаемом устройстве, что позволяет легко наращивать и видоизменять набор контролируемых параметров, не затрагивая микроконтроллера.

Схема электрическая структурная представлена на чертеже АКВТ.230101.ДП00.10Э1.

Маршрутный компьютер-тестер состоит из следующих компонентов: микроконтроллер; интерфейс подключения к К-линии; пульт управления; дисплей; ПЗУ.

МКТ подключается к системе электрооборудования автомобиля в соответствии со схемой включения предусмотренной для бортового компьютера.

3 ВЫБОР И ОБОСНОВАНИЕ СХЕМЫ ЭЛЕКТРИЧЕСКОЙ ПРИНЦИПИАЛЬНОЙ МКТ

3.1 Выбор элементной базы и разработка схемы электрической принципиальной МКТ

Задание для дипломного проектирования предусматривает создание МКТ, представленного на схеме электрической структурной АКВТ.230101.ДП00.10Э1.

Для того, чтобы МКТ обеспечивал выполнение своих рабочих функций с необ­ходимыми параметрами, используются в качестве элементной базы инте­гральные микросхемы (ИМС) и дискретные элементы.

В настоящее время существуют несколько вариантов логик цифровых микросхем: транзисторно-транзисторная логика ТТЛ, металл-окисел-проводник МОП и эммиторно-связная логика ЭСЛ.

Отметим, что микросхемы МОП разрабатывали после внедрения в аппаратуру первых серий ТТЛ, поэтому во многом копировали их структуру. Большое распространение получили микросхемы КМОП – комплиментарные полевые транзисторы со структурой МОП. Микросхемы КМОП почти не потребляют электроэнергию от источника питания во время ожидания. При обработке сигналов ток потребления микросхем тем выше, чем выше быстродействие схемы.

Микросхемы ТТЛ также как и КМОП отвечают таким требованиям, как минимальное потребление энергии, но КМОП имеют наименьшие габариты и вес. Микросхемы логики КМОП целесообразно использовать в бортовых условиях работы.

ЭСЛ – это самая быстродействующая логика, но является самой спорной. Потребителей отпугивает очень большая рассеиваемая мощность.

Основным требованием к блоку является обеспечение минимального потребления электроэнергии, высокая надежность и минимальные габаритные размеры.

Маршрутный компьютер тестер рассчитан на бортовые условия эксплуатации, что следует учитывать при выборе элементной базы.

Выбор микроконтроллера:

В качестве микроконтроллера выбираем микроконтроллер AT89S53, 8-ми разрядный микроконтроллер с Flash памятью объемом 12 Кбайт семейства AT89S.

Использование микроконтроллеров АТ89 позволяет получить более высокие результаты при создании микроконтроллерных систем в плане снижения энергопотребления (за счет полностью статической структуры) и сокращения аппаратных затрат.

AT89S53 наиболее подходит к разрабатываемому блоку и сочетает в себе все функции ранее разработанных МК семейства AT89S. Поддерживает пословную и постраничную запись, используемую при программировании, а так же и побайтную запись, что очень важно при программировании.

Микроконтроллеры серии АТ89, изготовлены по КМОП (CMOS) технологии.

Основные преимущества перед другими моделями:

1) Совместимость с ИС семейства MCS 51

2) 12 Кбайт внутрисистемно-программируемой загружаемой Flash памяти:

3) Последовательный SPI- совместимый интерфейс для загрузки программ

4) Ресурс: 1000 циклов записи/ стирания

5) Напряжение питания от 4 В до 6 В

6) Полностатический режим работы: от 0 Гц до 24 МГц

7) Трехуровневая защита программирования памяти

8) Встроенная 256 х 8 бит RAM

9) 32 программируемые линии I/O

10) Три 16 – ти разрядных таймера/ счетчика

11) 9 источников прерывания

12) Программируемый последовательный канал UART

13) Последовательный SPI – совместимый интерфейс

14) Экономичные режимы ожидания (Idle) и отключения (Power – down)

15) Пробуждение из режима отключения (Power Down) по прерыванию

16) Программируемый следящий таймер

17) Двойной указатель данных

18) Флаг отключения питания

Описание:

AT89S53 представляет собой экономичный, высокопроизводительный, 8-ми разрядный CMOS микроконтроллер с, загружаемой, программируемой и стираемой ROM памятью объемом 12 Кбайт. Производится с применением технологии энергонезависимой памяти с высокой плотностью размещения, разработанной корпорацией Atmel, и имеет совместимость с, широко используемым, стандартным набором инструкций, и расположением выводов стандарта 80С51. Наличие встроенной Flash памяти с поддержкой функции загрузки позволяет производить внутрисистемное перепрограммирование программного кода посредством последовательного SPI – интерфейса, или с помощью стандартного программатора энергонезависимой памяти. Благодаря объединению универсального, 8-ми разрядного CPU и загружаемой Flash памяти на одном кристалле, микроконтроллер Atmel AT89S53 имеет высокую производительность, гибкость в применении, и конкурентоспособную себестоимость для широкого спектра встраиваемых систем управления.

Загружаемая Flash память имеет возможность изменения одного байта за раз, а обращение к ней производится посредством последовательного SPI интерфейса. Удержание активного уровня сигнала инициализации RESET принудительно переводит шину SPI в режим последовательного программирующего интерфейса и обеспечивает возможность записи, или чтения программной памяти, в случае, если бит 2 блокировки (Lock bit 2) не был активирован.

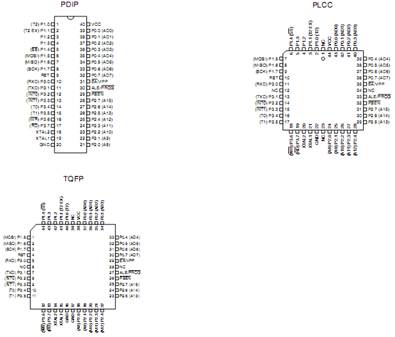

Рисунок 3.1 – Конфигурация выводов

Выбираем тип корпуса TQFP.

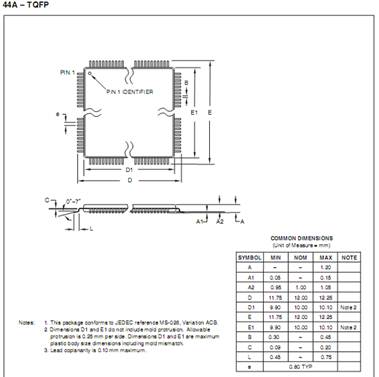

Рисунок 3.2 – Парамерты корпуса TQFP

Более подробная информация о микросхеме находиться в Datasheets производителя.

Выбор ПЗУ:

Задание для дипломного проектирования предусматривает использование ПЗУ для хранения констант заведомо известных показаний. Для хранения заведомо известных показаний потребуется память не менее 64кб. В качестве ПЗУ выбираем память AT24C64, 65536 битная серийная электрически стираемая и программируемая память только для чтения (EEPROM), организованная как 8192 слова по 8 бит каждое той же фирмы производителя, что и микроконтроллер, производства компании Atmel. Выбираем тип корпуса PDIP.
