Проект модернизации одноковшового экскаватора с целью повышения производительности и экономической эффективности

О.Э.1, О.Э.2 - стоянки экскаватора; О.Т.1, О.Т.2 - стоянки транспорта;

1-3 - последовательность разработки грунта;

б - при поперечных проходках

Если высота выгрузки экскаватора больше или равна сумме глубины выемки, высоты борта автосамосвала или другой транспортной единицы и при этом добавляется 0,5 м (на "шапку" над бортом), пионерную траншею разрабатывают боковым забоем

при движении транспорта по дневной поверхности на расстоянии не менее 1 м от края выемки.

При этом ширина проходки будет равна (см. рис.5, а), где - ширина части проходки, обращенной в сторону подачи транспорта. При определении следует исходить из минимально необходимой величины для обеспечения беспрепятственного разворота хвостовой части машины . Это требование является обязательным, так как радиус выгрузки, соответствующий принятой высоте выгрузки, должен быть больше или равен плюс заложение откоса (глубина проходки, умноженная на котангенс , где - угол наклона откоса), плюс 1 м (безопасный зазор от бровки до кузова) и плюс половина ширины транспортной единицы.

При значительных в плане размерах выемки целесообразно разрабатывать ее поперечными проходками вдоль меньшей стороны (рис.5, б). Такой способ разработки обеспечивает минимальную длину пионерной траншеи и позволяет организовать наиболее производительное кольцевое движение транспорта.

Выемки, глубина которых превосходит максимальную высоту забоя для данного типа экскаватора, разрабатывают в несколько ярусов (рис.6). При этом нижний ярус разрабатывают аналогично верхнему, а автомобили подают к экскаватору так, чтобы ковш наводился на кузов сзади. Трасса движения автомобиля в этом случае должна быть параллельной оси проходки экскаватора, но направлена в противоположную сторону.

Рис.6. Схема разработки котлована большой глубины последовательными проходками (I-V) экскаватора с прямой лопатой:

1-5 - последовательность разработки грунта.

При работе с обратной лопатой также применяют торцовый или боковой забой. При разработке грунта торцовым забоем экскаватором с обратной лопатой "на себя" экскаватор движется по оси отрываемой им траншеи или котлована и попеременно разрабатывает то одну, то другую его сторону в зависимости от того, с какой стороны подходит очередной автомобиль. В торцовом забое средний угол поворота машины 70 .90°. Траншею можно расширять параллельными боковыми забоями (рис.7). Боковой забой образуется при разработке грунта по одну сторону от оси движения экскаватора. Если при разработке траншеи грунт складывают в отвал по одну сторону от траншеи, ось проходки смещается в сторону отвала, а ширина разработки уменьшается по сравнению с максимально возможной при торцовой проходке. При разработке в отвал и на транспорт автомобили подходят к экскаватору со стороны, противоположной отвалу, а ось проходки смещается относительно оси траншеи в ту сторону, в которую отгружается большая часть грунта. При боковом и торцовом забоях автосамосвалы подходят по трассе, параллельной оси движения экскаватора, но навстречу ему, а при торцовом забое их устанавливают под загрузку под углом 15, 25° к оси движения экскаватора.

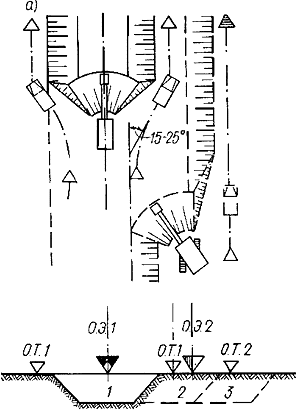

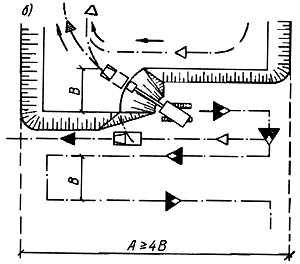

Рис.7. Схемы проходок экскаватора с обратной лопатой или драглайна:

а - при торцовой проходке и последующих боковых проходках:

О.Э.1 - О.Э.З - стоянки экскаватора; О.Т.1 - О.Т.З - стоянки транспорта;

1-3 - последовательность проходок экскаватора;

б - при поперечных проходках

Наиболее целесообразно применять экскаватор с обратной лопатой для отрывки траншей глубиной до 6 м и небольших котлованов глубиной до 4 м (например, под фундаменты отдельных колонн).

Для торцовой и боковой проходок организация работ драглайна и обратной лопаты аналогична. При этом сохраняется такое же соотношение максимальной глубины резания. Драглайн обычно передвигается между очередными стоянками на 1/5 длины стрелы. Так как ковш драглайна гибко подвешен к стреле, для него весьма эффективной является челночная схема работы (рис.8). В этой схеме предусмотрено, что автосамосвал подходит к месту загрузки по дну забоя и загружается попеременными черпаниями ковша по обе стороны от кузова. Угол поворота экскаватора при погрузке по продольно-челночной схеме приближается к 0°, а при поперечно-челночной - к 15 .20°, при этом продолжительность разгрузки уменьшается, так как ковш опорожняется без прекращения поворотного движения экскаватора в момент переноса ковша над кузовом машины. Благодаря этому общая продолжительность рабочего цикла экскаватора снижается на 20 .26%.

При разработке грунтов I и II групп экскаватор, оборудованный грейферным ковшом, должен быть так расположен относительно траншеи, чтобы угол его поворота не превышал 70 .90°. Грейфер на новую стоянку передвигается на 1/4 длины стрелы.

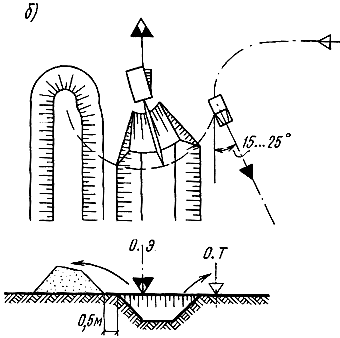

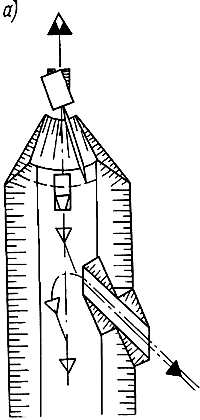

Рис.8. Схемы работы драглайна челночным способом.

а - при погрузке грунта в транспорт, подаваемый по дну забоя;

б - при погрузке грунта в транспорт, подаваемый на уровне стоянки экскаватора, и во временный отвал

Экскаваторы отрывают котлованы и траншеи на глубину, несколько меньшую проектной, оставляя так называемый недобор. Недобор (5 .10 см) оставляют, чтобы избежать повреждения основания и не допустить переборов грунта. Для повышения эффективности работы экскаваторов применяют скребковый нож, насаженный на ковш экскаватора. Это приспособление позволяет механизировать операции по зачистке дна котлованов и траншей и вести их с погрешностью не более 2см, что исключает необходимость ручных доработок.

3 ЭКСКАВАТОР Э0-3322Б

ЭКСКАВАТОР Э0-3322Б (рис.9) предназначен для разработки грунта 1-4 групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта 4 5 групп мёрзлого грунта, а также сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40 °С.
