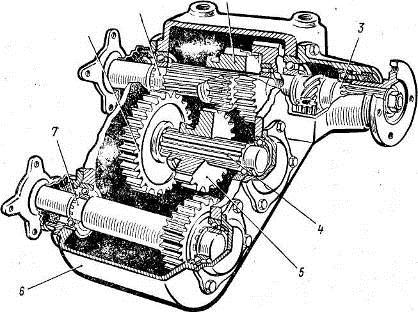

Рис. 8. Раздаточная коробка автомобиля ГАЗ-66:

/— ведущий вал; 2 — шестерня включения прямой и понижающей передач; 3— вал привода заднего моста; 4 — промежуточный вал; 5 — шестерня включения переднего моста; 6 — картер; 7—вал привода переднего моста; 8—шестерня понижающей передачи.

Механизм переклю

чения передач размещен на крышке и состоит из двух ползунов и вилок, которые приводятся в действие от двух дополнительных рычагов в кабине водителя. Перед включением понижающей передачи в раздаточной коробке необходимо включить передний мост, иначе передача не включится.

Для того чтобы не включить низшую передачу раздаточной коробки, когда выключен передний мост, в отверстии корпуса установлено блокирующее устройство с двумя штифтами и пружиной. Это устраняет возможность перегрузки заднего ведущего моста большим крутящим моментом при включении понижающей передачи раздаточной коробки.

Передний мост может быть включен без понижающей передачи. Для удержания шестерен во включенном или выключенном положении применяются шариковые фиксаторы.

На трехосном автомобиле ГАЗ-66-с приводом на все колеса ' установлена раздаточная коробка с двумя передачами, прямой и понижающей. Передний мост включается автоматически электропневматическим клапаном при включении понижающей передачи в раздаточной коробке. При включении прямой передачи передний мост выключается принудительно переключателем, установленным на переднем щитке приборов. Включение переднего моста сопровождается загоранием контрольной лампы на щитке приборов.

В раздаточных коробках трехосных автомобилей Урал-375Д и КрАЗ-255Б установлен межосевой дифференциал, распределяющий подводимый к нему от двигателя через коробку передач крутящий момент между средним и задним ведущими мостами. Раздаточная коробка этих автомобилей двухступенчатая, с высшей и низшей передачами.

Для смазывания коробки передач и раздаточной коробки применяют специальные трансмиссионные масла, рекомендуемые в заводских инструкциях (например, ТАп-15, ТА-10 и др.). Эти масла обладают повышенной вязкостью и низкой температурой застывания.

4.2 Неисправности коробки передач и раздаточной коробки

Впроцессе эксплуатации автомобиля детали, особенно шестерни и детали механизма переключения, интенсивно изнашиваются. Вследствие этого могут возникнуть такие неисправности, как самопроизвольное выключение передач, затрудненное включение и выключение, повышенный шум при движении автомобиля.

Самопроизвольно передачи выключаются при сильном износе зубьев шестерен и деталей фиксирующего устройства коробки передач и раздаточной коробки. Неисправность устраняют заменой деталей.

Затруднения при включении и выключении передач возникают вследствие износа подшипников и шлицевых соединений, вызывающих перекосы шестерен, или нарушения регулировки механизма управления коробкой передач и раздаточной коробки.

Повышенный шум в коробке передач и раздаточной коробке может возникнуть из-за недостатка масла в картере, износа подшипников, зубьев и посадочных мест шестерен.

Карданная передача

Карданная передача (рис. 9) соединяет коробку передач и главную передачу, оси валов которых расположены в разных плоскостях и расстояние между ними во время движения автомобиля постоянно меняется. Это вызвано тем, что коробка передач жестко прикреплена к двигателю, неподвижно установленному на раме автомобиля, а его ведущий мост присоединен к раме на рессорах, которые, пружиня, допускают изменение расстояния между мостом и рамой. Передача крутящего момента в таких условиях возможна лишь при наличии карданных шарниров (карданов) и скользящих шлицевых соединений.

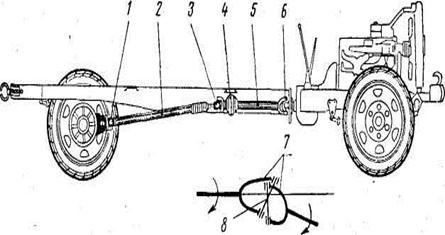

Рис. 9. Расположение карданной передачи на автомобиле:

/, 3 и 6 — карданные шарниры; 2 — главный вал; 4 — промежуточная опора; 5— промежуточный вал; 7 — вилки; 8 — крестовина.

Карданная передача автомобиля ГАЗ-66 показана на рис. 10. На автомобилях, где расстояние между коробкой передач и главной передачей велико, применяют два карданных вала — промежуточный 5 и главный 10. Промежуточный вал позволяет сделать главный вал более коротким и жестким и уменьшить возможность его вибрации. Промежуточный вал, соединенный с ведомым валом коробки передач карданом, подвешивают на опоре, которая состоит из корпуса, прикрепленного к поперечине рамы, и шарикового подшипника 21, закрытого стальными штампованными крышками и сальниками. Подшипник с крышками установлен в резиновой подушке 6.

На главном карданном валу устанавливают два кардана. Через передний на вал передается вращательное движение с переменной частотой. Для устранения возникающей неравномерности вращения на другом конце вала устанавливают задний кардан. Каждый кардан состоит из крестовины 3 и двух вилок 14 и 17. Кардан, имеющий скользящий наконечник, называют универсальным карданом. Игольчатые подшипники, установленные в отверстиях вилок, уменьшают трение цапф крестовины. Шлицевое (телескопическое) соединение 13 промежуточного вала позволяет изменить длину карданной передачи, так как во время движения расстояние между коробкой передач и ведущим мостом изменяется не только по вертикали, но и по горизонтали. Шлицевой наконечник универсального кардана входит в шлицевую втулку, приваренную к заднему концу промежуточного вала. Шлицевая втулка заполняется смазочным материалом через пресс-масленку 11 и уплотняется обоймой сальников 8, которая навернута на промежуточный вал 5. Для установки вилок карданов в одной плоскости на валу 5 и универсальном кардане нанесены метки в виде стрелок.

Карданная передача автомобиля ГАЗ-66- устроена так же, как и карданная передача автомобиля ГАЗ-66.

\

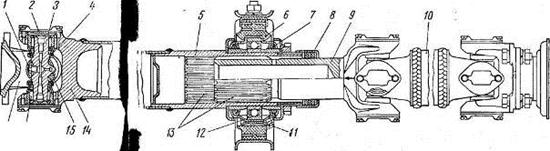

Рис. 10. Карданная передача автомобиля ГАЗ-66:

/ — предохранительный клапан; 2 — крышка игольчатого подшипника; 3 — крестовина; 4 — пробковый сальник игольчатого подшипника; 5 — промежуточный карданный вал; 6—резиновая подушка опоры; 7 — войлочный сальник подшипника опоры; 8 — обойма сальников скользящей вилки; 9 — скользящая вилка; 10-. главный карданный вал; // и 15—пресс-масленка; 12 — шариковый подшипник; 13 — шлицевое соединение промежуточного вала; 14 и 17 — вилки; 16 — игольчатый подшипник.

На автомобиле ГАЗ-66 карданная передача состоит из трех карданных валов с двумя карданными шарнирами на каждом. Промежуточный вал 4 (рис. 11) передает крутящий момент от коробки передач к раздаточной коробке, передний вал 3 — от раздаточной коробки к переднему мосту и задний вал 6 — от раздаточной коробки к заднему ведущему мосту.

Карданная передача автомобиля ГАЗ-66- состоит из четырех карданных валов с двумя карданными шарнирами на каждом. Промежуточный вал 2 передает крутящий момент от коробки передач / к раздаточной коробке 3, вал 8 переднего моста — от раздаточной коробки к переднему ведущему мосту 9, а валы 4 и 6 — к среднему 5 и заднему 7 мостам.
