Проект автотранспортного парка для техобслуживания автомобилей

Для воздухонепроницаемой резины используют особые виды каучука; после перемешивания смесь продавливается сквозь сито, очищающее резину от посторонних частичек, которые могут разрывать камеру или герметизирующий слой бескамерной шины.

Технология сборки шины существенно зависит от ее конструкции. Различают диагональные и радиальные шины. В радиальных шинах нити корда, проходя от одного борта

до другого, располагаются в диаметральных плоскостях, т. е. имеют радиальное направление. В диагональных шинах нити корда образуют с диаметральной плоскостью угол порядка 50°. Каркас диагональной шины всегда имеет четное число слоев корда, послойно имеющих зеркальное направление нитей. Наложенные друг на друга нити корда в просвете образуют ромбы (рис. 2.46, а). Ромб является легкодеформируемой фигурой, что обеспечивает высокую эластичность шины. Однако пересекающиеся нити могут перетирать друг друга, и для повышения прочности приходится в каркас вводить много слоев корда. Это утяжеляет шину, увеличивает гистерезисные потери при деформации шины при ее качении, вызывает нагрев шины и увеличение коэффициента сопротивления качению.

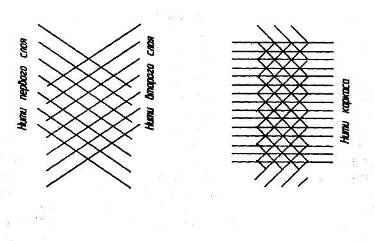

Рис. 2.46. Расположение нитей корда в зоне беговой дорожки диагональной (а) и радиальной (б) шины

В радиальной шине нити каркаса не пересекаются друг с другом, поэтому боковина может быть тоньше. В коронной части шины (в зоне беговой дорожки) имеются пояса корда, нити которых расположены под углами, противоположными друг другу. При этом, как видно на рис. 2.46, б, склеенные нити корда образуют в просвете треугольник. В отличие от ромба, треугольник является «жесткой» фигурой, поэтому радиальная шина, оставаясь легкодеформируемой в радиальном направлении, имеет плохо деформируемую беговую дорожку под действием боковых сил. В силу всего этого, радиальная шина имеет гораздо больший коэффициент сопротивления боковому уводу, меньше нагревается при движении, имеет меньший коэффициент сопротивления качения. Однако технология изготовления радиальной шины существенно сложнее технологии изготовления шины диагональной.

Таким образом, делаем вывод: качество автомобильных шин зависит и от состава резины, и от тщательности сборки. Если слои корда будут состыкованы неаккуратно, если слои корда и резины плохо прикатаны, и между ними будет оставаться воздух или водяной конденсат (в цехе сборки обычно большая влажность из-за утечек пара, используемого для вулканизации), то долговечность шины будет низкой. Несмотря на то, что по индивидуальному номеру шины может быть установлен ее сборщик, который несет персональную ответственность за качество сборки, выпускаемые шины обычно имеют большой разброс по качеству и долговечности.

Под долговечностью автомобильных шин обычно понимают срок их службы и наработки до полного износа рисунка протектора или выхода из строя из-за разрывов каркаса и расслоений. Имеются данные, что по износу протектора выбывает из эксплуатации около 70 % шин, а по разрыву каркаса и другим эксплуатационным повреждениям — около 30 %.

Связь интенсивности износа шины и крутящего момента, воздействующего на колесо, выражается степенной зависимостью с показателем степени 2 .3. Таким образом, ведущие колёса, при равных прочих условиях, изнашиваются быстрее, чем ведомые. Износ шин автомобиля тягача больше износа шин одиночного автомобиля. Тормозной момент сильнее сказывается на износе шин, поскольку при торможении трущиеся участки шины по времени находятся в контакте с дорогой дольше, чем при буксовании шины. Нагрев участков шины будет больше, а соответственно, и интенсивность износа выше.

Рис. 2.47. Зависимость срока службы Рис. 2.48. Зависимость срока службы шины от радиальной нагрузки шины от давления воздуха

На рис. 2.47, по данным разных авторов, испытывавших различные шины, усреднено представлена зависимость срока службы шины от радиальной нагрузки (в процентах превышения номинального значения нагрузки). Как следует из графика, превышение на 50 % нормальной нагрузки на колесо сокращает срок службы шины примерно вдвое.

Специфическим вариантом радиальной перегрузки шины являются динамические нагрузки вследствие дисбаланса колеса. Признаком несбалансированности колеса служит износ протектора шины. Дисбаланс колеса зависит как от самой шины, так и обода, и ступицы колеса.

Внутреннее давление воздуха в шине весьма существенно влияет на ее долговечность. Оптимальное значение давления воздуха устанавливается заводом-изготовителем на основании доводочных испытаний автомобиля с учетом требований управляемости, плавности хода и долговечности самой шины. Усреднено, характер влияния давления воздуха в шине на ее ресурс показан на рис. 2.48.

При снижении давления воздуха в шине увеличивается деформация каркаса и за счет гистерезисных потерь повышается температура шины при ее работе. Как следствие, снижается прочность шинных материалов, возможны расслоения, перетирания нитей корда. Износ протектора получается неравномерным (больше изнашивается плечевая зона шины).

4. Ремонт раздаточной коробки ГАЗ-66

4.1 Назначение и устройство раздаточной коробки ГАЗ-66

Для повышения проходимости автомобилей все их мосты делают ведущими. На таких автомобилях, кроме коробки передач, устанавливается раздаточная коробка, назначение которой состоит в том, чтобы передать крутящий момент от двигателя равномерно ко всем ведущим мостам. В раздаточной коробке имеется понижающая передача для увеличения усилий на ведущих колесах и устройство для включения и выключения переднего ведущего моста. Одна из раздаточных коробок изображена на рис. 8 (автомобиль ГАЗ-66).

От коробки передач движение при помощи карданной передачи передается через фланец на ведущий вал / раздаточной коробки. На ведущем валу на шлицах установлена шестерня прямой и понижающей передач 2. На промежуточном валу 4 жестко закреплена шестерня понижающей передачи 8 и на шлицах установлена передвижная шестерня 5 включения переднего моста. На валу привода переднего моста 7 на шлицах неподвижно закреплена шестерня.

Передний мост включается перемещением передвижной шестерни промежуточного вала назад. При прямой передаче шестерня ведущего вала по шлицам перемещается назад, и ее зубья входят в зацепление с внутренними зубьями шестерни ведомого вала. Понижающая передача включается перемещением шестерни ведущего вала вперед, при этом зубья входят в зацепление с шестерней промежуточного вала.
