Рис. 5. Вентили:

а — металлический; б — резинометаллический; / — корпус; 2 — колпачок-ключик; 3—ниппель; 4— клапан; 5 — пружина; 6—уплотнительная шайба; 7—камера; 8 — шайба вен

тиля; 9 — гайка; 10—резиновый корпус.

Рис.4. Покрышка РС

Покрышка типа PC (рис.4) имеет съемный протектор, состоящий из нескольких колец. Кольца изготавливают из прочной протекторной резины, упрочненной металлокордом. При износе протектора кольца заменяют. При этом устанавливаемое кольцо должно иметь тот же рисунок и такой же износ, как и остальные кольца.

Даже незначительное уменьшение давления воздуха в этих шинах может привести к проворачиванию колец и порче шины.

Камера — замкнутый резиновый рукав, в который накачивают воздух через вмонтированный в него вентиль (рис. 5) — клапан, пропускающий воздух только в камеру.

Основные детали вентиля — резино-металлический или металлический корпус /, золотник, состоящий из ниппеля 3 и клапана 4 с пружиной 5, и колпачок 2. При накачивании шины клапан от давления воздуха, преодолевая силу упругости пружины, открывается, а при прекращении подачи воздуха пружина закрывает клапан, и, следовательно, выход воздуха из камеры становится невозможным. Для облегчения накачивания воздуха насосом для шин наконечник его шланга снабжен стержнем, который при соединении шланга с вентилем принудительно открывает клапан. Когда наконечник шланга отвертывают с вентиля, клапан освобождается.

Шины имеют маркировку. На боковой поверхности покрышки и камеры наносят их размеры в дюймах. Первое число обозначает ширину профиля В, второе — диаметр d обода колеса (рис. 6).

Размеры шин и давление воздуха в них приведены в табл. 7.

Таблица 7

На некоторых шинах диаметры профиля и обода обозначены в миллиметрах (260X508). Кроме размера шины, на покрышке поставлено клеймо с указанием завода, выпустившего шину 7 месяца и года выпуска и номера: О IV 78, 25007884, где О — Омский завод, IV — апрель, 78 — год выпуска и затем номер покрышки.

Рис. 6. Размеры шины:

D — наружный диаметр; d — внутренний даметр; В к И — ширина и высота профиля.

Применяются и бескамерные шины (рис. 7), состоящие только из покрышки. В отличие от обычной покрышки, в бескамерной шине на бортовой части снаружи нанесены кольцевые уплотнители из эластичной резины с несколькими буртиками по окружности. На внутренней поверхности бескамерной шины нанесен герметизирующий слой воздухонепроницаемой резины.

Обод колеса с бескамерной шиной должен быть герметичным. Вентиль закреплен непосредственно к ободу, для уплотнения применяют резиновые прокладки. Кромки борта должны быть ровными. Бескамерная шина в случае потери герметичности может быть использована как обычная покрышка, внутрь которой, вкладывают камеру.

Правила демонтажа, монтажа и эксплуатации шин следующие. Перед установкой шины на обод колеса грузового автомобиля в покрышку вкладывают камеру и ободную ленту. Собранную шину надевают на обод колеса, в отверстие обода вставляют вентиль. Приподняв шину со стороны вентиля, надевают ее противоположную сторону на обод, устанавливают бортовое кольцо, а затем замочное, вдавливая его в канавку до полной посадки. Смонтированные колеса помещают в защитное ограждение и накачивают воздух до тех пор, пока давление не достигнет 60 . 150 кПа (0,6—1,5 кгс/см2). После этого борт покрышки расправляют ударами деревянного молотка по наружному краю замочного кольца. Борт шины должен полностью сесть на полки обода и кольца. После этого накачивают воздух в шину, создавая давление, указанное в инструкции по эксплуатации автомобиля.

При демонтаже шины необходимо полностью выпустить воздух из нее, а затем, пользуясь монтажными лопатками, снимать замочное и бортовое кольца приемами.

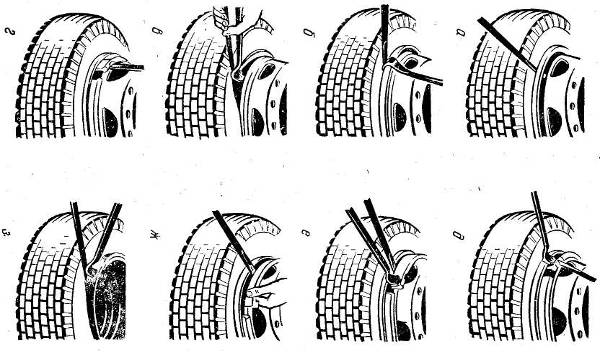

Вначале прямой лопаткой отжимают борт вниз (рис. 95, а). Затем в образовавшийся паз вводят лопатку с кривым захватом (рис. 95, б) и, передвигая по окружности обода обе лопатки, отделяют борт покрышки от замочного кольца (рис. 95, в).

Замочное кольцо отжимают прямой лопаткой (рис. 95, г), приподнимают вверх лопаткой с кривым захватом (рис. 95, д) и, удерживая в этом положении, плоскую лопатку вводят с торца под замочное кольцо (рис. 95, е). Затем, поддерживая замочное кольцо рукой, прямой лопаткой выводят его из углубления обода (рис. 95, ж). Снимают неразрезное бортовое кольцо и, перевернуть покрышку, снимают борт покрышки с конической полки обода (рис. 95, э).

Монтаж шины на обод колеса легкового автомобиля начинают с установки покрышки. Покрышку одним бортом надевают на обод колеса, после чего в нее вкладывают камеру. При этом необходимо сначала вставить вентиль в отверстие обода, а затем всю камеру заложить в покрышку. После этого покрышку с одной стороны сжимают так, чтобы второй борт находился в самом глубоком месте обода, и монтажными лопатками постепенно перекидывают второй борт за край обода. Это нужно делать осторожно, чтобы монтажной лопаткой не прижать камеру. Затем накачивают шину воздухом до нормы и проверяют, чтобы борт покрышки был плотно прижат к бортам обода.
