3.2 Колёса и шины

Устройство колес грузовых автомобилей. Колесо автомобиля состоит из диска и обода. Обод колеса грузовых автомобилей плоский, имеет два бортовых кольца, из которых одно съемное (рис. 1, а). Съемное бортовое

кольцо закреплено на ободе разрезным съемным замочным кольцом (ГАЗ-66).

У автобусов ЛАЗ колесо имеет уширенный обод с коническими полками и съемное разрезное бортовое кольцо, одновременно выполняющее функции замочного кольца. На грузовых автомобилях обод колеса неразборный. Кроме двух бортов, посередине имеется углубление, используемое для монтажа покрышки на обод. На дисках колес выполнены конические отверстия, которыми колесо устанавливают на шпильки ступицы. Гайки колес также имеют конус. Совпадением конусов гаек с конусными отверстиями на дисках обеспечивается точная установка колес (рис. 2).

У грузовых автомобилей на заднюю ось с каждой стороны устанавливают по два колеса. Внутренние колеса закреплены на шпильках колпачковыми гайками (футорками) с внутренней и наружной резьбой, а наружные колеса — гайками с конусом. Для предотвращения самоотвертывания гаек при ускорении и торможении автомобиля на некоторых грузовых автомобилях гайки левой стороны имеют левую резьбу, а гайки правой стороны — правую.

Для обеспечения легкости управления автомобилем, его устойчивости и равномерного износа шин передние колеса должны иметь

Рис.1 а

Рис. 2. Крепление колес автомобиля:

а — легковых автомобилей и передних колес грузовых автомобилей; б — задних колес грузовых автомобилей; / — диск колеса; 2 и 7—ступицы колес; 3 — шпилька ступицы; 4—гайка; 5 — диск наружного колеса; 6— диск внутреннего колеса; 8—гайка с конусом; 9 — колпачковая гайка.

Определенные углы установки, т. е. передние колеса и шкворни поворотных цапф устанавливают в определенное положение. Конструкция передней оси позволяет получить развал и схождение передних колес, поперечный (боковой) и продольный углы наклона шкворней.

Развал колес (рис. 3) —это наклон плоскости вращения колеса к вертикали. Если верхняя часть колеса наклонена от автомобиля наружу, развал положителен, если внутрь — отрицателен. У автомобиля ЛАЗ развал колес должен быть Г ±0,25°.

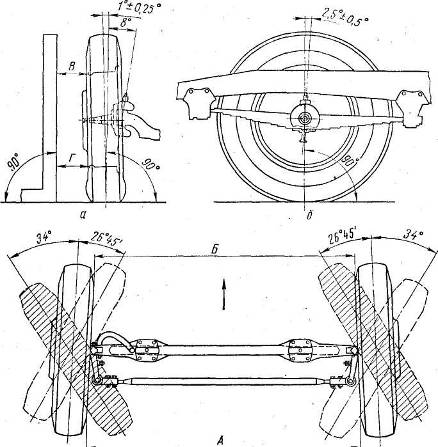

Рис.3 Углы установки передних колес:

а—развал колеса и поперечный наклон шкворня; б — продольный наклон шкворня; в — схождение и наибольшие углы поворота колес.

Поперечный наклон шкворня — это наклон его верхнего конца внутрь (к середине балки переднего моста) Угол измеренный между осью шкворня и вертикалью в поперечной плоскости, должен быть 8° ±0,5° (ЛАЗ).

Продольный наклон шкворня — это наклон верхнего конца шкворня назад от вертикали, он должен быть 2,5° ±0,5° (ЛA3).

Схождение колес — это установка их в плоскости вращения под углом к продольной оси автомобиля. У автомобиля ЛАЗ схождение колес (разность расстояний А и Б между внутренними краями шин, измеренных в одной горизонтальной плоскости) равно 1,5 .3,0 мм.

Поперечный наклон шкворня и положительный развал колес облегчают управление автомобилем. Продольный наклон шкворня обеспечивает устойчивость движущегося автомобиля. Схождение не дает возможности колесам, имеющим положительный развал, катиться по расходящимся дугам. У каждой модели автомобиля свои углы установки колес, значения которых указывают в технической характеристике автомобилей.

У грузовых автомобилей все указанные углы, кроме схождения / колес, не регулируются и обеспечиваются точностью изготовления соответствующих сопряженных деталей на заводе. У легковых автомобилей с независимой подвеской передних колес развал схождение колес и углы наклона шкворней можно регулировать. Большое значение имеет правильное смазывание колес. Для смазывания подшипников ступиц передних колес применяют специальную консистентную смазку для подшипников колес.

Скользящие и резьбовые пальцы, втулки подвески, подшипники шкворней поворотных цапф и шаровые шарниры поворотных стоек смазывают густой смазкой через имеющиеся для этой цели масленки.

Рессорные листы смазывают графитной смазкой. По мере необходимости следует доливать жидкость в амортизаторы. Эта жидкость состоит из смеси минеральных масел. Она должна обладать низкой температурой застывания, невысокой вязкостью, мало изменяющейся от температуры, и хорошей смазывающей способностью. В наибольшей мере таким требованиям удовлетворяет смесь трансформаторного и турбинного масел.

Для телескопических амортизаторов рекомендуется смесь 50% трансформаторного и 50% турбинного масел или амортизаторная жидкость АЖ-12Т.

Автомобильные шины. Шины поглощают толчки от неровностей дороги, значительно разгружая детали подвески.

На современных автомобилях устанавливают пневматические шины, которые бывают камерными и бескамерными.

На автобусе ЛАЗ применяют камерную шину, состоящую из покрышки, камеры с вентилем и ободной ленты, предохраняющей камеру от истирания ободом колеса и защемления краями покрышки.

Покрышка (рис. 90) состоит из каркаса 3, подушечного слоя 4, протектора 5, боковин 2 и бортов 6. Каркас изготовляют из нескольких слоев прорезиненной ткани — корда —и прочно присоединяют к жестким бортам, крепящим покрышку на ободе колеса. В бортах заделаны сердечники (кольца) 1 из стальной проволоки, обернутой лентой. Кольца предотвращают растягивание бортов и не дают возможности шине соскакивать с колеса.

Подушечный слой резины, лежащий между протектором и каркасом, предохраняет последний от повреждений. Рисунок протектора зависит от назначения покрышки, например, для работы в условиях бездорожья (мягкий грунт, песок, снег) применяют шины с крупным рисунком протектора, на хороших дорогах — с мелким рисунком.

1 — сердечник борта (проволочное кольцо); 2—боковина; 3—каркас; 4 — подушечный слой; 5 — протектор; 6 — борт.

В покрышках типа Р и PC нити корда расположены по кратчайшему расстоянию между бортами; такое расположение называется радиальным. В этих покрышках нити в смежных слоях не перекрещиваются, нагрузка от внутреннего давления на нити уменьшается по сравнению с обычными шинами вдвое, уменьшается также их нагрев. Для увеличения прочности шин Р и PC подушечный слой изготавливают из трех — шести слоев малорастяжимого металлического или вискозного корда, нити которого расположены почти вдоль окружности.
