Строительство и ремонт железных дорог

Работа механизмов

Этот раздел заполняется аналогично разделу II, но выписываются только те работы, которые выполняются с помощью машин и механизмов, а из технолого-нормировочных карт выписываются нормы времени работы машины.

Работа обходчиков железнодорожных путей о искусственных сооружений.

Этот раздел заполняется в том случае, если путевые обходы не упразднены. В графах этой табли

цы последовательно указывается место и наименование работ, срок их исполнения, объем работ, оценка обслуживаемого участка и премия.

В данном дипломном проекте работа путевых обходчиков упразднена.

Ведомость оборота материалов по текущему содержанию пути

Этот раздел заполняется на основании раздела II графика ПУ-74. По объемам работ, выполненных бригадой, определяется расход материалов за каждый день и половину месяца. Причем количество материалов, которые снимаются с пути (с разделением «годные» и «негодные») и укладываются в путь с указанием места укладки, должно быть одинаковым, за исключением балласта, если требуется его пополнение. Состояние и оценка пути и путевых устройств

Объяснение к этому разделу приведено выше при определении процента премии монтерам пути.

Титульный лист графика ПУ-74 заполняется на основании данных всех разделов по результатам работы за месяц: -контингент расчетный и минимальный; -количество нормированных часов, которое должна отработать бригада за месяц; -количество часов, фактически отработанных бригадой за месяц, записывают на основании табеля выхода на работу, а фактический контингент получают делением фактически отработанных часов за месяц на месячную норму часов для одного монтера пути; -выполнение задания, чел. - ч, выражает собой сумму нормированных часов, выработанных бригадой за месяц; -процент выполнения наряда-задания определяют делением нормированных часов, выработанных бригадой за месяц, на количество нормированных часов по заданию, и результат умножают на 100; -аккордная сумма по плану и к выплате, а также размер премии бригадам.

Рассмотрим составление графика ПУ-74 на примере ПДБ- 16

3 БЕЗОПАСНОСТЬ ДВИЖЕНИЯ ПОЕЗДОВ И ОХРАНА ТРУДА

3.1 Безопасность движения поездов

3.1.1 Общие положения Основные положения по безопасности движения поездов.

Все работы по ремонту и содержанию пути, сооружений и устройств путевого хозяйства выполняются в соответствии с утвержденными проектами, технологическими процессами, техническими условиями, Правилами технической эксплуатации железных дорог России, Инструкцией по сигнализации на железных дорогах России и Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ. При ремонте пути, сооружений и устройств должна обеспечиваться безопасность движения и, как правило, не должен нарушаться график движения поездов. Большие по объему работы по капитальному, среднему и подъемочному ремонтам пути, сплошной смене рельсов, ремонту тоннелей и мостов и другие, выполняемые с применением тяжелых машин, производятся в периоды специальных «окон», предусматриваемых в графике движения поездов, как правило, в светлое время суток. На участке с особо интенсивным движением поездов (например, в пригородной зоне) «окна» в графике движения для ремонтных и строительных работ могут предусматриваться и в темное время суток. В этих случаях руководитель работ обеспечивает освещение места работ с тем, чтобы гарантировать безопасность работников и безопасность движения поездов. Ответственность за безопасность движения поездов при производстве путевых работ на пути и искусственных сооружениях несет руководитель работ. К колоннам ПМС и строительным организациям, выполняющим путевые работы, распоряжением начальника дистанции пути на все время производства работ, связанных с ограничением скорости движения поездов или с закрытием перегона, прикомандировывается работник дистанции пути по квалификации не ниже дорожного мастера.

Работники дистанции пути проверяют правильность ограждения места работ, своевременно уведомляют начальника дистанции пути о даче заявок на выдачу предупреждений по требованиям ПМС и строительных организаций и об их отмене, а также систематически проверяют качество выполнения работ. Места производства работ с нарушением целостности и устойчивости пути и сооружений, а также препятствия на пути и около него в пределах габаритов приближения строений ограждают переносными сигналами с выдачей в необходимых случаях предупреждений на поезда. От путевых бригад и работников, руководящих передвижением транспортных средств на пути, а также от локомотивных и поездных бригад требуется в этих случаях проявление особой бдительности. Переносные сигналы и сигнальные знаки применяются типовые; они имеют установленную окраску и приспособления для укрепления, обеспечивающие хорошую их устойчивость . Они показаны на рисунке 3.1.1.1.

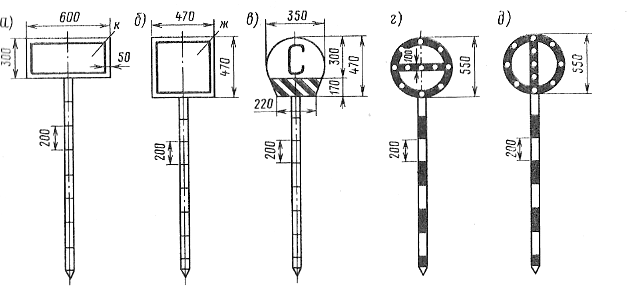

Рисунок 3.1.1.1

Переносные сигналы:

а)- сигнал остановки; б)- сигнал уменьшения скорости;

в)- сигнальный знак о подаче свистка «С»; г)- сигнальный знак «Начало опасного места»; д)- сигнальный знак «Конец опасного места»;

Для установки и охраны переносных сигналов на пути руководитель работ выделяет сигналистов из числа работников бригады, выдержавших необходимое испытание. Сигналисты должны иметь головные уборы желтого цвета и этим отличаться от других работников железнодорожного транспорта. 3.1.2 Ограждение места работ на перегонах

В зависимости от сложности и характера выполняемых работ их ограждают сигналами остановки, уменьшения скорости или сигнальными знаками о подаче свистка. Перечень работ, ограждаемых различными сигналами и сигнальными знаками, устанавливается Инструкцией по обеспечению безопасности движения поездов при производстве путевых работ. Нельзя приступать к работам до ограждения мест их производства сигналами, а также снимать эти сигналы до проверки соблюдения габарита и полного приведения пути в состояние, обеспечивающее безопасность движения поездов со скоростью, установленной по месту работы. Места производства работ, требующие остановки поездов, ограждают переносными красными сигналами с обеих сторон, как на однопутных, так и на двухпутных и многопутных участках дорог независимо от того, ожидается поезд или нет. Схема ограждения зависит от протяжения фронта работ. при фронте работ 200 м и менее на расстоянии 50 м от границ ограждаемого участка устанавливают переносные красные сигналы. От этих сигналов на расстоянии Б укладывают по три петарды и на расстоянии 200 м от первой, ближайшей к месту работ петарды в направлении от места работы ставят переносные сигналы уменьшения скорости. Сигналы уменьшения скорости и петарды охраняют сигналисты, которые стоят в 20 м от первой петарды в сторону места работ с ручными сигналами (днем с развернутым красным флагом, ночью с ручным фонарем, красный огонь которого обращен в сторону ожидаемого поезда). Красные сигналы находятся под наблюдением руководителя работ. Если фронт работ более 200 м, то переносные красные сигналы, стоящие на расстоянии 50 м от границ ограждаемого участка, охраняют сигналисты с ручными красными сигналами . На перегонах, где расстояние от переносных красных сигналов до первой, ближайшей к месту работы петарды установлено более 1200 м, при необходимости, кроме сигналистов, охраняющих петарды, выставляют сигналистов повторителей. При производстве работ на одном из путей двухпутного участка смежный путь ограждают с обеих сторон сигнальными знаками «С» на расстоянии 500 - 1500 м от границ участка работ. На перегонах, где обращаются поезда со скоростью более 120 км/ч, эти сигнальные знаки устанавливают на расстоянии 800—1500 м от границ участка работ. Если место работ находится вблизи станции и оградить его обычным порядком не представляется возможным, то со стороны перегона его ограждают так, как установлено для перегона, а со стороны станции красным сигналом, помещаемым на оси пути против входного сигнала или против сигнального знака «Граница станции» в зависимости от того, на каком пути производится работа, с укладкой трех петард, охраняемых сигналистом .Когда от места работы до входного сигнала менее 60 м, петарды со стороны станции не укладываются. В Журнале осмотра путей, стрелочных переводов, устройств СЦБ, связи и контактной сети (ДУ-46) делается запись о приеме поездов с остановкой на станции и об условиях дальнейшего их следования. При производстве работ, требующих остановки поездов, на крайних и средних путях трехпутных и многопутных перегонов сигналисты должны находиться на междупутье, если его ширина не менее 6 м. Если ширина междупутья менее 6м, то сигналисты следят за подходом поездов, находясь на обочине. В случае подхода поездов по крайнему пути, у которого стоит сигналист, и отсутствия на этом пути препятствия сигналист встречает поезд со свернутым желтым флагом. Если работы производятся на фронте более 200 м, а также на кривых участках малого радиуса, в выемках и других местах с плохой видимостью сигналов и на участках с интенсивным движением поездов, то руководитель работ поддерживает связь с сигналистами, находящимися у сигналов, ограждающих место работ, по телефону или по радио. Порядок обеспечения связью мест производства работ устанавливает начальник дороги. В случае отсутствия или неисправности телефонной или радиосвязи в места с плохой видимостью для связи руководителя работ с сигналистом, охраняющим петарды, назначаются сигналисты-повторители. При подходе поезда к переносному желтому сигналу машинист подает один длинный свисток локомотива (мотор-вагонного поезда) и уменьшает скорость, а при подходе к сигналисту с ручным красным сигналом принимает меры к немедленной остановке поезда, чтобы остановиться, не проезжая переносного красного сигнала. В момент проезда места, где стоит сигналист с ручным красным сигналом, машинист подает сигнал остановки. Места производства работ, требующие следования поездов с уменьшенной скоростью, на перегонах ограждаются с обеих сторон на расстоянии 50 м от границ участка работы переносными сигнальными знаками «Начало опасного места» и «Конец опасного места». От этих сигнальных знаков на расстоянии А устанавливают переносные сигналы уменьшения скорости . Точно таким же порядком ограждают места препятствий для движения поездов, требующие прохождения по ним поездов с уменьшенной скоростью.
