Экономическая эффективность выбора оптимальной схемы механизации и технологии работы причала порта

Судно-вагон

Требуется перегрузить груз из судна в железнодорожные вагоны , заведенные на территорию порта, с использованием портального крана. Крановщик направляет ГЗУ устройство, опускает его в судно, осуществляет захват груза, поднимает ГЗУ устройство, перемещает на 90 градусов, опускает на высоту 1 метр от дна вагона, производит выгрузку груза и возвращается на место захвата.

Судно-склад

Требуется перегрузить груз портальным краном из судна в склад. Крановщик направляет грейфер, опускает его в судно, осуществляет захват груза, поднимает грейфер, выполняет поворот на 180 градусов, опускает ГЗУ, производит выгрузку груза в склад и возвращается к месту захвата.

Склад-вагон

Крановщик направляет ГЗУ, опускает его в склад, осуществляет захват груза, поднимает ГЗУ, перемещает его но 90 градусов, опускает на высоту 1 метр до дна вагона, производит выгрузку груза и возвращается к месту захвата.

2-я схема механизации

Используются: цельнометаллические вагоны (модель 12-532), мостовой кран КМК-16 (грузоподъемностью 16 тонн), грейфер №1600А (вместимостью 4,5 м).

Судно-вагон

Крановщик направляет ГЗУ, опускает его в судно, производит захват груза, перемещает тележку на расстояние 16.5 метров, опускает ГЗУ в вагон на высоту 1 метр от дна, производит выгрузку груза и возвращается к месту захвата.

Судно-склад

Крановщик направляет ГЗУ, опускает его в судно, осуществляет захват груза, поднимает ГЗУ, перемещает тележку на расстояние 44 метра, опускает ГЗУ в склад, производит выгрузку груза в склад и возвращается к месту захвата.

Склад-вагон

Крановщик направляет ГЗУ, опускает его в склад, осуществляет захват груза, поднимает ГЗУ, перемещает тележку на расстояние 27.75 метров, опускает ГЗУ на высоту 1 метр от дна вагона, производит выгрузку груза и возвращается к месту захвата.

2.4 Расчет норм выработки и времени

Норма выработки – это количество груза, которое должно быть при отмеченных условиях перегружено в единицу времени (за час, смену).

Норма времени – это затраты труда (в человеко-часах) на перегрузку груза массой 1 т. в определённых производственных условиях при полном использовании производственных возможностей оборудования, применении рациональной технологии и организации перегрузочных работ.

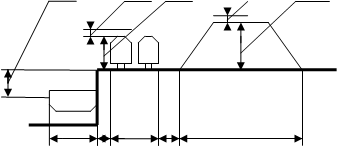

Высоты подъёма и опускания по каждому варианту грузовых работ определяются по схеме, приведённой на рис 6.

=(5,0-0,2)м =1,0м =3,5м 1,0м = 6.5 м

17,3м 1,5м 10,5м 2м 33,7 м

Рис. 6. Схема вертикального разреза причала

Схема с портальным краном

Вариант “ судно-вагон ”

Расчётное время захвата (с) определяется по нормативам

tзах = 14, с

Время подъёма и опускания грейфера определяем

tп.гр.= t.огр.= 9.14 / 1.25 + (1+1) /2 = 8.3 с.

Время поворота стрелы

t.г.гр.= 90*60 /360*1.5 + (2+2) /2 = 12с

Время освобождения грейфера от груза определяем по Нормативам =13 с.

Время совмещенного цикла портального крана по варианту вагон-судно

=

= 14 + 13 + 0.85 * (8.3 + 12 + 8.3 + 8.3 + 12 + 8.3) = 75.6 с.

Часовая техническая производительность работы портального крана по варианту вагон-судно рассчитывается

Рм = 3600 *4.5* 1.54 / 75.6 = 330 т/час.

Часовые и сменные комплексные нормы выработки рассчитываем соответственно

Ркнв = 0.832 * 330 * 7 = 1921.9 т/см.

Ркнв = 0.832 * 330 = 274.6 т/час.

, т.

mц = 0.77 * 4.5 * 1.54 * = 6.93 т.

где – коэффициент заполнения грейфера грузом, определяемый по данным табл. 1 приложения 13;

– емкость грейфера, м³;

– насыпная плотность, т/м³.

Комплексная норма времени определяется также по каждому варианту грузовых работ:

, чел.-час/ т.

Так же рассчитываем время цикла по каждому варианту работ на каждую схему механизации. Расчеты предоставлены в таблице 2.4.

Таблица 2.4

Расчёт норм выработки и норм времени по элементным показателям
