Совершенствование технологии контроля автосцепочного устройства на базе пассажирского вагонного депо Ростов

Таблица 17 – Основные неисправности корпуса автосцепки способы технического обнаружения и методы ремонта неисправности.

Таким образом, был произведен анализ возможных неисправностей автосцепного устройства и способы их ремонта.

4. Безопасность и экологичность решений проекта

4.1 Охрана труда. Меры безопасности при проведении контроля автосцепного устройства

В настоящем дипломном проекте разрабатываются мероприятия по охране труда на контрольном пункте по ремонту автосцепного оборудования.

Ремонт узлов и деталей автосцепного устройства выполняется в соответствии с требованиями ГОСТ 12.2.061-81 ССБТ «Оборудование производственное. Общие требования безопасности к рабочим местам».

Организация ремонта КПА предусматривает применение оборудования и приспособлений, исключающих возникновение производственного травматизма и профессиональных заболеваний, облегчающих труд рабочих, а также выполнение требований ГОСТ 12.2.003-91 ССБТ «Оборудование производственное. Общие требования безопасности». Оборудование, применяемое при ремонте автосцепного устройства, расставлено в соответствии с технологическим процессом. Проходы между стендами и станками, предназначенные для передвижения рабочих и внутрицехового транспорта, соответствует нормам проектирования механических и сборочных цехов.

При контроле автосцепного устройства применяется магнитопоршковый метод контроля.

Магнитопорошковый метод неразрушающего контроля основан на явлении притяжения частиц магнитного порошка магнитными потоками рассеяния, возникающими над дефектами в намагниченных объектах контроля.

Наличие и протяженность индикаторных рисунков, вызнанных полями рассеяния дефектов, можно регистрировать визуально или автоматическими устройствами обработки изображения.

Магнитопорошковый метод предназначен для выявления поверхностных и подповерхностных нарушений сплошности: волосовин, трещин различного происхождения, непроваров сварных соединений, флокенов, закатов, надрывов и т.п.

Чувствительность магнитопорошкового метода определяется магнитными характеристиками материала объекта контроля, его формой, размерами и шероховатостью поверхности, напряженностью намагничивающего поля, местоположением и ориентацией дефектов, взаимным направлением намагничивающего поля и дефекта, свойствами дефектоскопического материала, способом его нанесения на объект контроля, а также способом и условиями регистрации индикаторного рисунка выявляемых дефектов.

Магнитопорошковый контроль проводится по технологическим картам согласно требованиям ГОСТ 3.1102-81 и ГОСТ 3.1502-85, в которых указываются: наименование изделия (узла), наименование и номер детали, эскиз детали с указанием габаритных размеров, зона контроля, способ контроля, вид и схема намагничивания, значения намагничивающего тока или напряженности магнитного поля, средства контроля (аппаратура, дефектоскопические материалы), нормы на отбраковку.

Участок магнитопорошкового контроля оборудован подъемно-транспортными механизмами и поворотным стендом.

Дефектоскопирование корпуса автосцепки проводится на поворотном стенде. Контроль проводится дефектоскопом МД-12ПШ (напряжение – 242В, сила тока не менее 45А, напряжение магнитного поля соленоида не менее 180 А/см).

Дефектоскоп МД-12 ПШ (рисунок 4.1) предназначен для обнаружение поверхностных поперечных трещин в шейках и предступичных частей осей вагонных колёсных пар, а также трещин в хвостовика и зоне перехода от хвостовика к голове.

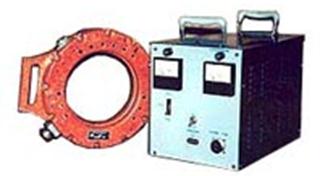

Рисунок 4.1 – Магнитопорошковый дефектоскоп МД-12 ПШ

Дефектоскоп включает в себя следующие устройства: блок управления (масса 59 кг; габариты 275х520х320 мм); намагничивающее устройство( масса 9 кг; габариты не более 508х76х330 мм).

Дефектоскоп снабжен измерителем намагничивающего тока. Погрешность измерений не превышает 10%.

Требования к дефектоскопам устанавливают в отраслевой нормативно-технической документации на контроль конкретных изделий.

Требования к защите от вредного воздействия постоянных магнитных полей соответствуют «Предельно допустимым уровням воздействия постоянных магнитных полей при работе с магнитными устройствами и магнитными материалами» № 1742- 77, утвержденным Минздравом СССР.

При магнитопорошковом методе контроля корпуса автосцепки применяют порошки. Основные свойства магнитных порошков, влияющих на выявляемость дефектов: дисперсность, магнитные и оптические характеристики. Качество магнитных порошков оценивается по методикам, приведенным в отраслевой нормативно-технической документации на их поставку.

Качество готовых дефектоскопических материалов определяется перед проведением контроля на стандартных образцах предприятий, аттестованных в установленном порядке.
