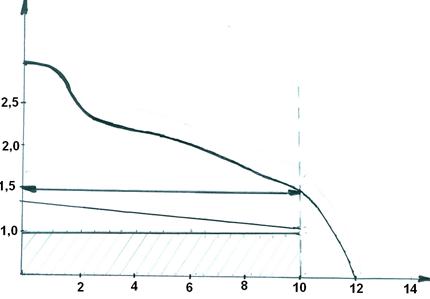

Iр – сила разряженного тока:

ЕАКК – ЭДС аккумулятора;

Е0 – ЭДС покоя;

Нп – напряжение на зажимах разряжаемого аккумулятора;

Qр – емкость аккумулятора;

Iракк – величина падения в аккумуляторе напряжения.

Неисправности моноблоков встречаются в виде трещин, пробоин, которые появляются в результате ударов.

При разряде активная масса отрицательных пластин постепенно превращается из серно-кислого свинца PbSО4 в губчатый свинец Pb (серного свинца), а активная масса положительных пластин превращается из PbSО4 в перекись свинца PbО2 (темнокоричневый). При этом, в следствие образования серной кислоты при одновременном уменьшении воды, повышается плотность электролита с 1,08 -1,15 до 1,25-1,31г/см3 .

Как только активная масса пластин преобразуется в PbО2 и Pb, при дальнейшем заряде аккумулятора плотность электролита перестает повышаться, что служит признаком конца зарядки Pb губчатый свинец отрицательной пластиной.

Аккумуляторные батареи 6СТ-190 применяются в электрооборудовании тракторов, в условиях рыночной экономики увеличивается стоимость аккумулятора, по этому актуальным является ремонт аккумуляторных батарей в сельскохозяйственных предприятиях. Внедрение в технологию ремонта и технического обслуживания нового современного оборудования значительно улучшает выполнение сельхозработ.

Однако в настоящее время затраты на поддержание технической готовности машинно-тракторного и автомобильного парка приближается к стоимости самого автомобиля, по этому многие технические мероприятия производятся не своевременно, ремонт и ТО требуется в большем объеме.

Генераторные установки служат для питания потребителей и заряда аккумуляторных батарей, генератор Г283 работает в режиме 22-30V в 24 вольтовой системе. Генератор выдает переменный ток, который выпрямляется за счет диодного моста, смонтированного внутри генератора. Работу генератора проверяют непосредственно на двигателе, переносными приборами. Проверку также осуществляют на стенде. Для этого снимают генератор, крепят на стенд, подводят к к клемме «Ш» напряжение через реостат незначительное питание от источников тока стенда, а к выходной клемме «+» подключают нагрузочный реостат, которым нагружают генератор до 50А и устанавливают соответствующие технические характеристики I = 20A b U= 24V.

Проверку интегрального регулятора напряжения ИРНЯ-120 проверяют на том же стенде при помощи выходной лампы напряжением 24V – если она загорается, то транзистор открыт, а при U=30V гаснет, транзистор отключается верно, если в обоих случаях лампочка не горит, то в выходной цепи обрыв, для устранения снимают крышку ИРН, соединяют отрезком провода выводные клеммы В и Д генератора, включают «массу» подключают вольтметр со шкалой 25 В и снимают показания характеристики при различной частоте вращения.

Для проверки реле защиты на стенде собирают схему с полностью введенным сопротивлением реостата, включают напряжение и уменьшают сопротивление, в момент сбрасывания реле защиты стрелка амперметра резко отклоняется к нулю и слышен характерный щелчок, если реле сработало при 5А, то его регулируют натяжением пружины.

Разработка последовательности устранения дефектов электрооборудования

При поступлении на участок для ремонта электрооборудования всегда начинают с очистки от грязи и пыли.

При текущем ремонте производят замену неисправных полубоковых пластин, замену крышек, производят заливку мастики, направляют выводные клеммы, заделывают трещины в моноблоках, готовят и заливают электролит, заряжают аккумулятор.

Трещены моноблоков разделывают и заливают пластмассой. Если трещины имеют большие размеры, то моноблок бракуют.

Замену крышек производят следующим образом: отсоединяют межэлементные соединения от выводных штырей, высверливают выводные штыри, удаляют мастику, снимают съемником неисправную крышку, устанавливают новую крышку, заливают мастикой, направляют выводные штыри с помощью формы, приплавляют межэлементные соединения. Заряжают током 0,1 номинальной емкости до наступления обильного газовыделения.

При поступлении генераторной установки на участок производят очистку и визуально осматривают. Наиболее часто возникают неисправности из-за механических повреждений, поломок ушек, трещин в крышках, износа и коробления шкивов, износа подшипников. Недостаток натяжения ремней приводит к быстрому истиранию и вызывает нарушение электроснабжения.

Электрические неисправности во многом определяются качеством ТО и Р, но и возможно нарушение контакта, замыкание обмоток на корпус, межщитковые замыкания, обрыв обмоток, пробой и обрыв ИРН.

Эти неисправности выявляют на стендах.

Первоначально работу проверяют на новом тракторе при обкатке, а затем при ТО-2. Выявляют и устраняют вышеуказанные дефекты.

При ТО-3 через 2000 моточасов обязательно снимают генератор для замены деталей, ремонта, проверки работоспособности.

Важно помнить, что выключать при регулировке на стенде напряжения нельзя, так как это ведет к выводу из строя диодового моста выпрямителя.

12.ТЕХНОЛОГИЯ РЕМОНТА ДЕТАЛЕЙ Г-283 АКБ 6СТ190 НА ОСНОВЕ ТРЕБОВАНИЙ ТИПОВОЙ ТЕХНОЛОГИИ НА УЧАСТКЕ РКМОНТА ЭЛЕКТРООБОРУДОВАНИЯ

Все дефекты аккумуляторных батарей подразделяют на внешние (трещины на стенках баков и крышек, растрескивание и расслаивание мастики, окисление контактов, расшатывание штырей и межэлементных соединений) и внутренние (трещины в перегородках между банками, отклонение состояния электролита от ТУ, разрушение решетки и выкрошивание активной массы пластин, короткое замыкание пластин, уплотнение активной массы, отрыв пластин от бюреток, разрушение сепараторов).
