Организация поста технического обслуживания и ремонта карбюраторов двигателей легковых автомобилей

В карбюраторах производства ДААЗ для этой цели на винт 7 качества смеси устанавливают пластмассовую ограничительную втулку, которая позволяет вращать винт только в пределах одного оборота, а на карбюраторах производства "ПеКАР" в эмульсионные каналы СХХ устанавливают винты токсичности. Приведенная принципиальная схема СХХ является наиболее распространенной и реализована в современных

карбюраторах производства ДААЗ и ОАО "ПеКАР". Система холостого хода карбюратора ВАЗ-2101 (Рисунок 1.12, а) имеется только в первичной камере карбюратора. Она обеспечивает переход двигателя с режима XX к работе его под нагрузкой. СХХ содержит подстроечный регулировочный винт 5, топливный жиклер 9 с винтом 7, сообщенный через топливный канал 10 и главный топливный жиклер 12 с поплавковой камерой 11. Эмульсионный канал 3 через нерегулируемое отверстие 2 переходной системы и регулируемое выходное отверстие 15 сообщен с задроссельным пространством. Регулировочный винт 1 обеспечивает необходимый состав горючей смеси. Питание СХХ осуществляется от ГДС и выполнено после жиклера 12. В корпусе поплавковой камеры выполнено вентиляционное отверстие и размещен клапан, кинематически связанный через шток с дроссельной заслонкой 14. В случае прикрытия дроссельной заслонки клапан обеспечивает сообщение поплавковой камеры 11 с атмосферой. С помощью винта 5 обеспечивают дополнительную подачу воздуха в эмульсионный канал 3 из главного воздушного канала б в корпусе 4. Воздушный жиклер 8 располагается в зоне устойчивого воздушного потока.

Для улучшения испарения, смешивания и распределения топлива но цилиндрам двигателя корпус смесительной камеры в зоне регулируемого отверстия 15 СХХ обогревается теплом охлаждающей жидкости двигателя, поступающей через канал 16. Количество горючей смеси, поступающей в двигатель, регулируют с помощью винта 13.

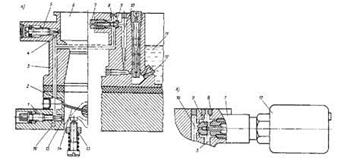

Рисунок 1.12 – Система холостого хода карбюратора ВАЗ-2101 (а), -2103 и -2106 (6)

Под действием разрежения, создаваемого работающим двигателем, топливо из поплавковой камеры 11 через жиклер 12, топливный канал 10 и топливный жиклер 9 поступает в эмульсионный канал 3, где смешивается с воздухом, проходящим через воздушный жиклер 8. Образовавшаяся горючая смесь поступает в задроссельное пространство карбюратора. При полном открытии дросселя 14 СХХ работает как дополнительный воздушный жиклер ГДС. Система холостого хода карбюратора ВАЗ-2103 и –2106 (Рисунок 1.12, б) отличается от аналогичной системы карбюратора ВАЗ-2101 наличием электромагнитного клапана 17. Клапан состоит из электромагнита с подвижным стержнем, нажимной пружины и корпуса. На работающем двигателе на клапан 17 подается напряжение, и стержень перемещается, открывая клапан. Клапан при выключенном зажигании перекрывает канал 10 подачи топлива и его паров и тем самым исключает возможность самовоспламенения горючей смеси (калильного зажигания) в горячем двигателе после его остановки. Рассмотренные СХХ включены последовательно после топливного жиклера ГДС. Такое включение обеспечивает плавный переход от режимов XX к режимам с нагрузкой. Вместе с тем в подобных системах наблюдается неудовлетворительное перемешивание топлива с воздухом. Автономные системы холостого хода (АСХХ) (Рисунок 1.13), представляющие по существу автономный карбюратор, реализованы в карбюраторах "Озон", ДААЗ-2108,-2141, К-131, -151, -156 и др. Они содержат топливный жиклер 4, сообщенный через топливный канал б, топливный жиклер 7 ГДС с поплавковой камерой, и эмульсионный канал 2 с подстроечным винтом 3, обводной воздушный канал 12 с размещенным в нем профильным дозирующим винтом 11 и выходное регулируемое отверстие 9, сообщенное с задроссельным пространством 8. В эмульсионном канале 2 размещены воздушный жиклер 5 и регулировочные винты 1 и 11 соответственно состава и количества горючей смеси.

Рисунок 1.13 – Автономная система холостого хода

Под действием разрежения, создаваемого в задроссельном пространстве работающим двигателем, топливо через канал 6 поступает к жиклеру 4, смешивается с воздухом, поступающим через воздушный жиклер 5. При этом основная часть воздуха проходит через обводной канал 12 и кольцевой распылитель 10 со скоростями, близкими к звуковым. Одновременно с этим к кольцевому распылителю по эмульсионному каналу 2 поступает горючая смесь, где она дополнительно испаряется и равномерно перемешивается с воздухом, а затем через регулируемое отверстие 9 поступает в задроссельное пространство. Конструкция профиля дозирующего винта 11 в зоне кольцевого распылителя 10 обеспечивает стабильный состав горючей смеси независимо от величины проходного сечения регулируемого отверстия 9. Особенность смесеобразования АСХХ заключается в том, что в задроссельное пространство 8 поступает хорошо испаренная и перемешанная горючая смесь. Равномерное ее распределение по цилиндрам двигателя позволяет снизить концентрации СО и СmНn, повысить топливную экономичность и устойчивость работы двигателя на режимах XX. В многокамерных карбюраторах система холостого хода предусмотрена только в первичной камере. Во вторичной камере вместо СХХ предусмотрена переходная система, которая вступает в работу в момент открывания вторичной заслонки карбюратора. Система холостого хода карбюратора ДААЗ-21081 (Рисунок 1.14) содержит топливный жиклер 4 с электромагнитным клапаном 3, сообщенный через канал 7 с поплавковой камерой, воздушный жиклер 5, выходящий в главный воздушный канал 6, винты качества и количества 11 и 7 соответственно и каналы 9 и 10 выхода горючей смеси в главный воздушный канал. Жиклер 8 не связан с системой АСХХ.

Рисунок 1.14 – Система холостого хода карбюратора ДААЗ-21081

Под воздействием разрежения в задроссельном пространстве топливо поступает по каналам 7, через топливный жиклер 4 электромагнитного клапана 3 и эмульсионный канал 2 и каналы 9 и 10 в главный воздушный канал 6. Винт 11 качества горючей смеси не подлежит регулировке в эксплуатации. Его регулируют на предприятиях-изготовителях или на специализированных станциях, а затем пломбируют. В эксплуатации в таких карбюраторах регулируют только минимальную частоту вращения коленчатого вала с помощью винта 1 упора дроссельной заслонки. Винт 1 не позволяет обогащать горючую смесь, поступающую в цилиндры двигателя. Система холостого хода карбюратора К-151 (Рисунок 1.15) содержит блок 1 с воздушным 3 и эмульсионным 2 жиклерами соответственно, эмульсионный канал 4, обводной канал 21, винты 22 и 13 качества горючей смеси, диффузор 17 обводного канала и винт 15 количества (эксплуатационной настройки).
