Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–70

Для определения коэффициента редукции нулевого приближения построим диаграмму деформирования материалов обшивки, стрингеров и лонжеронов. Параметры деформирования приведены в таблице 4.

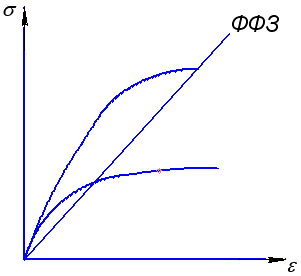

Имея диаграмму деформирования, выбираем фиктивный физический закон. При расчетных нагрузках напряжения в наиболее прочном элементе конструкции - лонжероне - близки к временному сопротивлению. Поэтому фиктивн

ый физический закон целесообразно проводить через точку (рис. 14).

Рис. 14

Определяем коэффициент редукции нулевого приближения в сжатой зоне:

Лонжерон: ,

Стрингер: .

Определяем коэффициент редукции нулевого приближения в растянутой зоне:

Лонжерон: ,

Стрингер: .

Определим редуцированные площади элементов. Действительные площади элементов сечения:

,

,

;

,

,

.

Редуцированные площади:

,

,

;

,

,

.

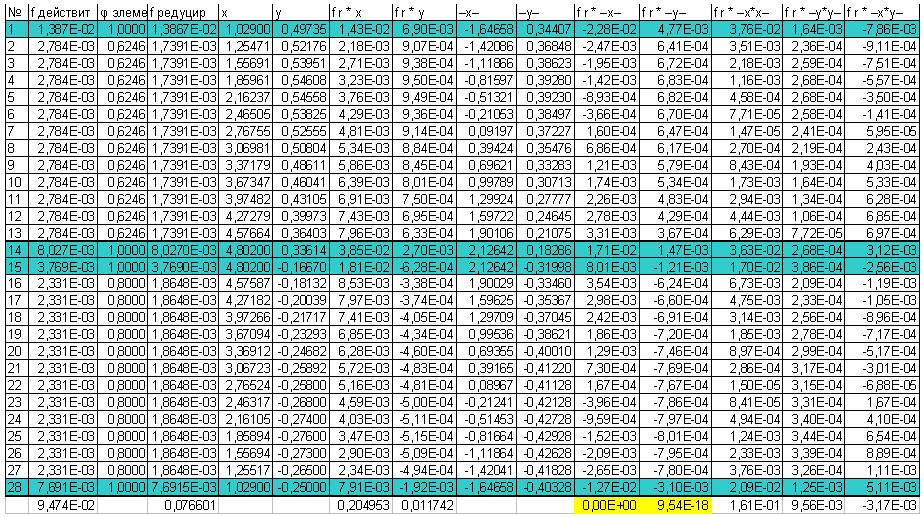

Дальнейшие расчеты представлены в таблице 6.

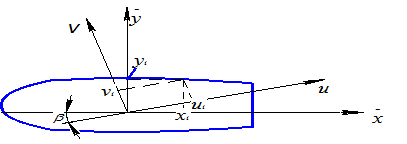

Далее необходимо найти координаты центра тяжести редуцированного сечения. Определяем положение центральных осей редуцированного сечения. Исходные оси выбираем проходящими через носок профиля в соответствии с его геометрией (рис. 15).

Координаты центра тяжести редуцированного сечения определяем следующим образом:

Рис. 15

,

,

где - число сосредоточенных площадей в сечении.

Координаты сосредоточенных элементов в центральных осях найдем так:

,

. (табл. 6)

Определяем осевые и центробежные моменты инерции редуцированного сечения в центральных осях:

Рис. 16

,

.

Далее необходимо найти угол поворота центральных осей до положения главных (рис. 16). Рис. 16

Вычислим координаты элементов в главных центральных осях

,

. (табл 6)

Определяем моменты инерции в главных центральных осях

,

.

Определяем проекции изгибающих моментов на главные центральные оси (рис. 17):

;

.

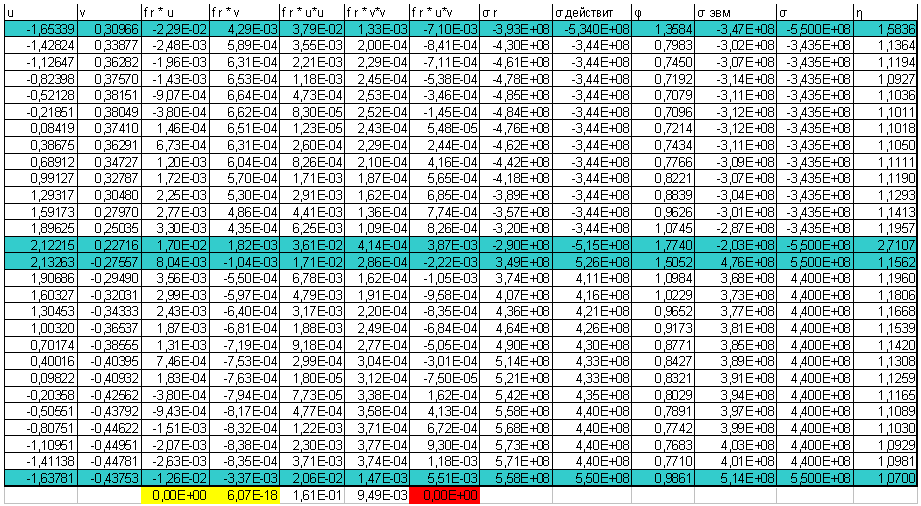

Определяем редуцированные напряжения в элементах сечения:

Определяем действительные напряжения в продольных элементах из условия равенства деформации действительных и редуцированных сечений по диаграмме деформирования (рис. 18).

Рис. 18

После нахождения действительных напряжений определяем коэффициент редукции последующего приближения для каждого элемента конструкции:

Определение коэффициентов редукции последующих приближений для каждого элемента конструкции будет проведено с помощью ЭВМ. (приложение 1)

После достижения сходимости коэффициентов редукции необходимо определить коэффициенты избытка прочности в элементах:

- в растянутой зоне,

- в сжатой зоне

Таблица 5

Таблица 5 (продолжение)

Проверочный расчет на касательные напряжения

Оценим прочность обшивки модифицированного сечения. Обшивка находится в плоском напряженном состоянии. В ней действуют касательные напряжения, значения которых получены на основе расчета на ЭВМ:

,

и нормальные напряжения , которые равны .(табл. 7)

Определим критическое напряжение потери устойчивости обшивки:

,

где ,

- расстояние между нервюрами, - шаг стрингеров.

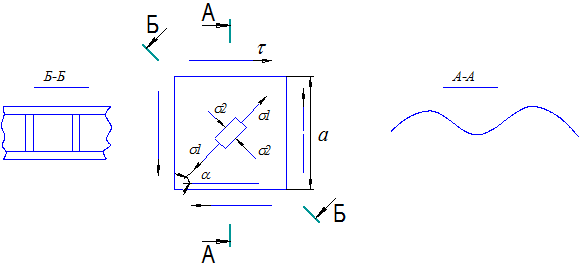

Если обшивка теряет устойчивость от сдвига () и работает как диагонально – растянутое поле (рис. 19), то в ней возникают дополнительные растягивающие нормальные напряжения, определяемые по формуле:

,

,

где – угол наклона диагональных волн.
