Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–70

Рис. 22

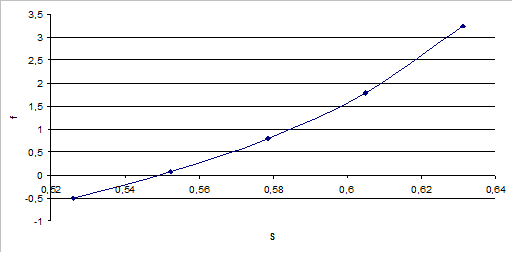

Точка пересечения кривой с осью f = 0 дает значение Smax =0,55.

Из зависимости (8) найдём

.

Давление газа в амортизаторе при его максимальном обжатии

МПа.

Высота

уровня жидкости над верхней буксой

м.

При этом:

0,589 + 0,1045 = 0,6935 > 0,55 – условие выполняеться.

Задаваясь значениями параметров:

м - конструктивный ход амортизатора;

м - суммарная высота букс;

м - опорная база штока;

м - суммарный размер узлов крепления амортизатора;

получаем длину амортизатора в необжатом состоянии

м.

Длина амортизатора при эксплуатационном обжатии

м.

Определение нагрузок на стойку

Коэффициент расчетной перегрузки:

Расчетная вертикальная и горизонтальная нагрузки на стойку равны:

кН;

кН.

Между колесами усилие распределяется в соотношении 316,87: 210,36, а усилие

- 79,22 : 52,81.

Построение эпюр изгибающих моментов

Стойка является комбинированной системой. Вначале методом сечений находим усилие в подкосе. Записываем для стойки уравнение равновесия относительно шарнира

кН

Эпюра изгибающих моментов, действующих в плоскости движения самолёта, изображена на рисунке 23.

Рис.23

Максимальный момент, равный 489,57кНм, действует в точке навески шасси.

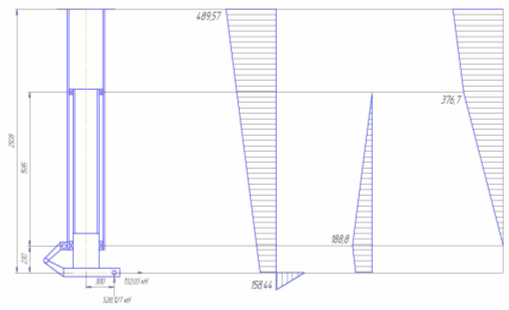

Эпюра изгибающих моментов, действующих в плоскости перпендикулярной плоскости движения самолёта, изображена на рисунке 24.

Рис. 24

Скачек на эпюре в точке присоединения стержня к цилиндру, созданный эксцентриситетно приложенной силой (вертикальной проекцией усилия в стержне), равен

кНм.

Крутящий момент равен величине

кНм

и нагружает только цилиндр.

Подбор параметров поперечного сечения элементов

В проектировочном расчете для телескопической стойки подбирают толщины стенок цилиндра и штока. Вначале для каждого из указанных элементов выбираем сечение, в котором изгибающий момент

Имеет максимальное значение. Осевые усилия и крутящий момент в проектировочном расчете не учитываем. Из условия прочности

,

где k – коэффициент пластичности, принимаем ;

W – момент сопротивления , ;

МПа.

Из этого уравнения находим

Зная наружный диаметр штока получим внутренний

м

Тогда толщина стенки

.

Аналогично находим значение для цилиндра, но так как наружный диаметр цилиндра неизвестен, то в нулевом приближении принимаем его равным м. Тогда получим

м.

мм.

Построение эпюры осевой силы

Расчетное давление газа в амортизаторе

МПа.

Газ давит на шток с силой

кН.

Несоответствие между силой Рш и внешней нагрузкой 528,127 кН объясняется наличием сил трения в буксах. Таким образом, сила трения в одной буксе равна величине

кН.

На верхнем конце штока газ давит на шток с силой

кН.

Следовательно, между сечениями, проходящими через верхнюю и нижнюю буксы, шток сжимается силой

кН;

ниже сечения нижней буксы – силой

кН.

На цилиндр газ воздействует через уплотнение с осевой силой

кН,

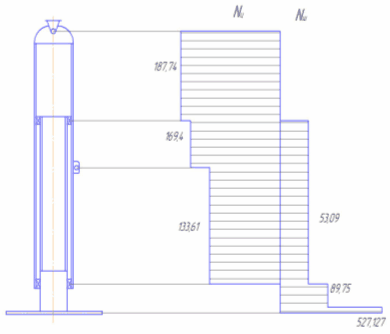

растягивающей цилиндр. При построении эпюры Nц, следует учесть также силы Fтр и Sz. Окончательный вид эпюр осевых сил Nц и Nш показан на рис. 25

Рис. 25

Проверочный расчет штока

Вычисляем напряжение в расчетном сечении по формулам

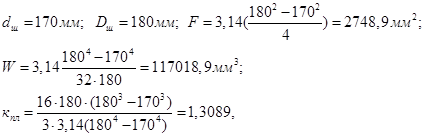

Вначале находим вспомогательные величины:

F – площадь сечения штока;

W – момент сопротивления штока;

кпл - коэффициент пластичности штока.

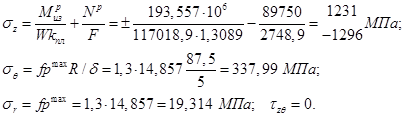

Для напряжений получим

- нормальные напряжения, направленные вдоль оси z;

- тангенциальные напряжения разрыва цилиндрических элементов от воздействия внутреннего давления;

- радиальные напряжения в цилиндрических элементах;
