Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–70

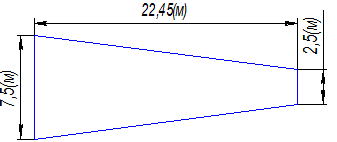

Площадь спрямленного крыла:

,

причем в качестве параметра примем значение, равное расстоянию от конца консоли спрямленного крыла до оси самолёта, так как схема данного самолета – высокоплан (рис. 3)

.

Найдем относительную координату линии центров давления. Для этого определим коэффициент подъемной силы для расчетного случая D.

- взлетный вес данного самолета;

- плотность воздуха на высоте Н = 0 км;

- крейсерская скорость самолета ([] = кг ),

- скорость пикирования,

,

Тогда, построив графики зависимостей Cy = f(Cx) и СД = f(Cy), определяем: Сх = 0,0196; Сд = 0,316; α0 = 4о (рис. 4). Данные, необходимые для постройки графиков приведены в табл. .

Таблица. Аэродинамические характеристики авиационного профиля NACA – 2212.

а) б)

Рис. 4

Для построения огибающей полетных режимов (рис ) найдем скорость сваливания самолёта с убранным посадочным механизмом и расчетную скорость маневрирования самолёта ([] = кг):

;

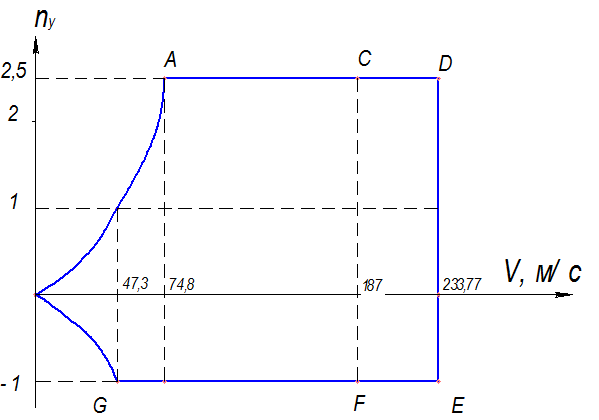

Рис. Упрощенная огибающая полетных режимов самолёта.

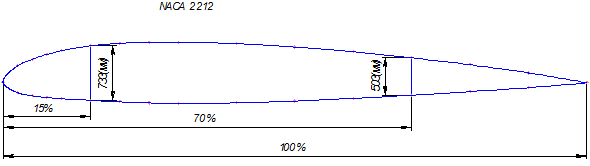

Лонжероны в крыле располагаем:

-передний лонжерон на расстоянии 15% хорды от носка крыла;

-задний лонжерон на расстоянии 70% хорды от носка крыла (рис. 5).

В расчетном сечении () высота переднего лонжерона

, заднего- .

Рис.

Определение нагрузок на крыло

На крыло воздействуют распределенные по поверхности воздушные силы и массовые силы от конструкции крыла и от помещаемого в крыле топлива, сосредоточенные силы от массы агрегатов, расположенных на крыле.

Массы агрегатов находим через их относительные массы от взлетной массы самолета:

- масса крыла;

- масса силовой установки;

Так как на самолёте 4 двигателя, то массу одного двигателя примем равной

.

Распределение воздушной нагрузки по длине крыла.

По длине крыла нагрузка распределяется по закону относительной циркуляции:

,

где - относительная циркуляция,

В случае стреловидного крыла относительная циркуляция определяется по формуле:

где — влияние стреловидности крыла,

( - угол стреловидности по четверти хорды)

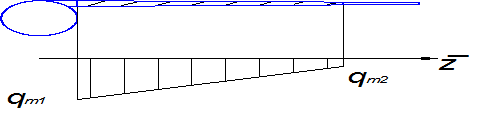

Распределение массовой нагрузки по размаху крыла.

В приближенных расчетах можно считать, что погонная нагрузка массовых сил крыла пропорциональна хордам. Следовательно, для расчетов можно пользоваться формулой:

где - хорда крыла.

Массовую нагрузку от веса топлива распределяем пропорционально площадям поперечного сечения топливных баков

,

де - удельный вес топлива

В случае распределения веса топлива по линейному закону

,

,

где - вес топлива (для самолёта АН 70 ),
