Расчет на прочность крыла большого удлинения и шасси транспортного самолета АН–70

Рис. 19

Таким образом, напряженное состояние в точках обшивки расположенных вблизи стрингеров, определяем по формулам:

При При

, ,

,

. .

Условие прочности, соответствующее критерию энергии формообразования, имеет вид:

,

где

.

Коэффициент , характеризующий избыток прочности обшивки определяем по формуле:

.

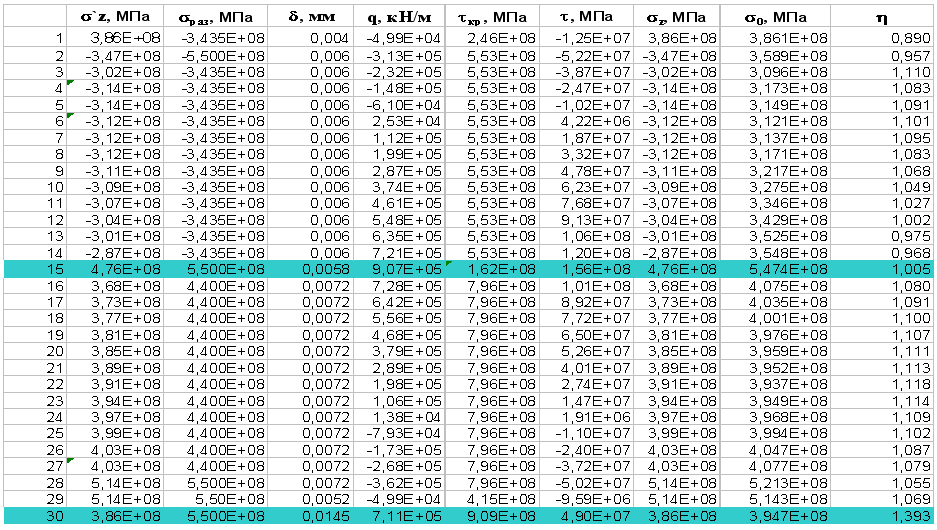

Полученные результаты заносим в таблицу 7.

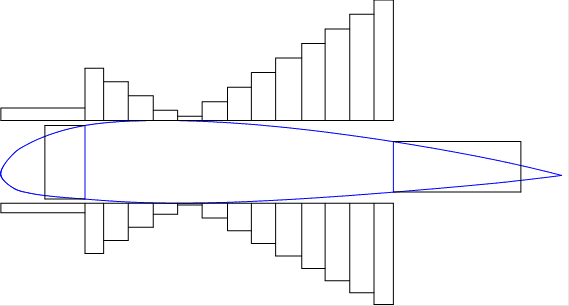

Строим эпюру касательных напряжений (рис. 20)

Рис. 20

Таблица 7

Расчет центра жесткости сечения крыла

Центр жесткости – это точка, относительно которой происходит закручивание контура поперечного сечения, либо это точка, при приложении поперечной силы в которой закручивание контура не происходит. В соответствии с этими двумя определениями существуют 2 метода расчета положения центра жесткости: метод фиктивной силы метод фиктивного момента. Так как проверочный расчет на касательные напряжения проведен, и эпюра суммарных ПКУ построена, то для расчета центра жесткости сечения используем метод фиктивного момента.

Определяем относительный угол закручивания 1го контура. Эпюра qS - известна.

В соответствии с формулой Мора к первому контуру прикладываем единичный момент:

Тогда:

Так как обшивка самостоятельно не работает на нормальные напряжения, эпюра меняется скачком на каждом продольном элементе, оставаясь постоянной между элементами, то от интеграла перейдем к сумме

Определяем относительный угол закручивания сечения крыла при приложении к нему момента М = 1 ко всему контуру. Неизвестными являются q01 q02, для их определения запишем два уравнения: уравнение равновесия относительно т.А (нижний пояс переднего лонжерона) и уравнение равенства относительных углов закручивания первого и второго контуров (аналог ур-я совместности деформации).

где - удвоенные площади контуров.

Для расчета относительных углов воспользуемся формулой Мора. Прикладывая к каждому контуру единичный момент

Таким образом, уравнения для расчета неизвестных и примут вид

Решая которые, находим

После нахождения `М1 и`М2, определяем относительный угол закручивания первого контура, от приложения к сечению единичного момента:

Определяем величину крутящего момента в сечении крыла от действующих нагрузок. Поскольку деформирование линейно, угол закручивания прямо пропорционален величине Мкр, тогда:

кНм.

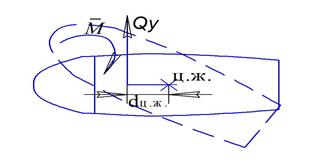

Определяем расстояние от поперечной силы до центра жесткости (рис. 21).

м.

Рис. 21

Заключение о прочности крыла

Исследуя коэффициенты избытка прочности, можно прийти к выводу, что конструкция прочна по всем продольным элементам в сжатой и растянутой зонах и в обшивке, так как величина >1, причем запас прочности составляет:

- для стрингерного набора 10 - 15%,

- для обшивки 3 – 10%.

На некоторых участках обшивка немного перегружена.

Пояса лонжеронов значительно недогружены.

Проектировочный расчет стоек шасси

Исходные данные

Взлетная масса самолета mвзл=130000 кг;

Посадочная масса самолета mпос= 80000 кг;

Количество основных стоек ;

Количество колес на основной стойке ;

Количество амортизаторов на стойке ;

Геометрические параметры: .

Подбор колес

Подбор колёс начинаем с выбора типа пневматика. Тип выбираем с учётом условий эксплуатации и значений посадочной и взлетноё скоростей. Так как самолёт эксплуатируется на грунтовых ВПП, то используют пневматики низкого давления.

Далее определяем величину стояночной нагрузки для взлетной и посадочной массы самолёта:

кН;

кН.

По полученным данным из сортамента авиационных колес [2] выбираем колесо КТ-88 с характеристиками:

кН кН
