Механизмы вилочного погрузчика

4. Расчет автопогрузчика на устойчивость

Вилочные погрузчики проверяют на продольную и поперечную устойчивость.

Целью расчета является определение основных конструктивных параметров погрузчика (расположение центра тяжести погрузчика без грузоподъемника, груза относительно точки опрокидывания) обеспечивающих его устойчивость.

Для расчетов необходимо предварител

ьно задаться положением центров тяжести отдельно самой машины и грузоподъемника с выдвинутой верхней рамой и опущенной.

Положение центра тяжести погрузчика без грузоподъемника назначаем из того расчета, что основная масса машины приходится на заднюю ее половину, так как там располагаются наиболее массивные части машины: двигатель с навесными агрегатами, коробка перемены передач, противовес. В грузоподъемном механизме основной вес приходится на рамы грузоподъемника, поэтому расположение центра тяжести назначим на оси рам грузоподъемника.

4.1 Расчет погрузчика на продольную устойчивость

Погрузчики рассчитывают в пяти разных случаях.

Первый случай. Автопогрузчик с поднятым на полную высоту номинальным грузом и отклоненным вперёд до отказа грузоподъёмником стоит на горизонтальной площадке (рисунок 6). При расчёте следует учитывать дополнительный наклон грузоподъёмника вперёд из-за посадки переднего моста и упругой деформации элементов конструкции. Такой случай встречается при штабелировании груза и считается самым тяжёлым для устойчивости.

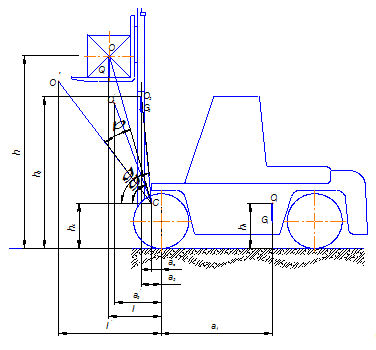

Рисунок 6- Схема продольной устойчивости автопогрузчика при стоянке на горизонтальной площадке с максимально поднятым грузом

Q – полный вес груза по заданию;( Q=46060Н)

G1, G2 – вес автопогрузчика без грузоподъемника, вес грузоподъемника;

О, О1, О2 – ц.т. груза, погрузчика и грузоподъемника соответственно;

С – шарнир поворота грузоподъемника;

- ц.т. груза и грузоподъемника отклоненных вперед на угол ;

- угол наклона грузоподъемника по заданию, =30;

- угол наклона вперед вызванный деформацией шин, упругими деформациями металлоконструкций и ходового оборудования, =20;

- вылеты ц.т. от оси передних колес и их высоты от земли;

- координаты оси поворота грузоподъемника относительно оси передних колес

Вылеты центра тяжести грузоподъёмника и груза от оси передних колёс при наклоне можно определить по формулам:

, (49)

, (50)

где

, (51)

, (52)

и углы наклона к горизонту линий :

, (53)

(54)

Координаты центров тяжести принимаются по масштабной схеме аналога разрабатываемого погрузчика:

где -масштабный коэффициент, =33,3

где =145мм - расстояние от оси цилиндра до плоскости грузовых цепей, =760мм - расстояние от центра тяжести груза до плоскости грузовых цепей [см. рисунок ],

где =3000мм - высота подъема груза по заданию,

=690мм - расстояние от передней стенки вил до центра тяжести груза.

где -масштабный коэффициент, =33,3

[см. п.п. 2.2, ],

.

где -масштабный коэффициент, =33,3

Вес грузоподъемника равен:

где - вес подъемной каретки с вилами [см. п.п. 3.2.1 ],

- вес выдвижной рамы с плунжером цилиндра подъема и траверсы с роликами, см. п.п. 3.2.1 ],

- вес наружной рамы [см. п.п. 3.2.1 ].

Вес погрузчика без грузоподъемника:

где =56840Н- вес погрузчика по аналогу.

Определив координаты центров тяжести, можно оценить коэффициент грузовой устойчивости, учитывая 10 % запас, он должен быть больше 1,1:
