Трансмиссия и привод передних колёс

На вторичном валу обработаны четыре пояска, на которых расположены на игольчатых подшипниках " браслетного" типа шестерни первой, второй, третьей, четвёртой и пятой передач, а на двух других поясках нарезаны шлицы для крепления ступиц 12 синхронизатора. Зубчатые колёса устроены одинаково, отличаются в основном размерами. Каждое колесо имеет два зубчатых венца: один косозубый, другой –

прямозубый. Косозубые венцы находятся в постоянном зацеплении с шестернями первичного вала. С прямозубыми венцами соединяются скользящие муфты синхронизаторов при включении передачи. Зубчаток колесо 6 первой передачи зажато между буртиком вала и стопорным кольцом ступицы синхронизатора, зубчатое кольцо шестерни 8 второй передачи – между вторым стопорным кольцом этой же ступицы синхронизатора и упорными полукольцами 10, которые фиксируются на валу шариком и стопорным кольцом 9, надетым на полукольца. Аналогично расположены на валу зубчатые колёса третьей и четвёртой передач. Игольчатый подшипник зубчатого колеса четвёртой передачи надевается на втулке, между подшипником и ступицей синхронизатора расположено дистанционное кольцо, а между втулкой игольчатого подшипника и шариковым подшипником – упорная шайба 15. Такая установка зубчатых колёс не допускает их осевого перемещения на валу. Связь каждого зубчатого колеса с вторичным валом осуществляется через синхронизаторы.

Синхронизатор обеспечивает бесшумное переключение передач за счёт выравнивания угловых скоростей зубчатого колеса и вторичного вала. Он состоит из ступицы 12, насаженной на шлицы вторичного вала, скользящей муфты 22, двух блокирующих колец 21, трёх сухарей 24 с шариками 25, и пружинами фиксатора и зубчатых венцов синхронизатора зубчатых колёс. Синхронизаторы первой, второй, третьей и четвёртой передач незначительно отличаются друг от друга. Ступица синхронизатора первой и второй передач стопорится на шлицах вала двумя стопорным кольцами, а ступица другого синхронизатора зажата между буртиком вала и втулкой игольчатого подшипника зубчатого колеса четвёртой передачи. Синхронизатор пятой передачи имеет одно блокирующее кольцо, так как он включает только одну передачу. Скользящая муфта 7 синхронизатора первой и второй передач имеет наружный венец для включения передачи заднего хода в отличие от муфты другого синхронизатора.

В ступице каждого синхронизатора выполнено шесть продольных пазов, в трёх из которых имеются гнёзда под пружины фиксаторов. В эти пазы установлены сухари 24 с шариками фиксатора. Пружины поджимают шарики к кольцевым проточкам муфты. По обе стороны ступицы расположены бронзовые блокирующие кольца, имеющие шесть выступов, которые заходят в пазы ступицы. При этом три коротких выступа заходят в пазы, в которых расположены фиксаторы, а более длинные и широкие - в другие пазы. Эти выступы установлены в пазах с боковым зазором, равным половине толщины зуба муфты ( ступицы) , и ограничивают угол поворота блокирующего кольца относительно ступицы. Конусная часть блокирующих колец расположена на конических поясках зубчатых колёс и в момент включения передачи происходит контакт конических поверхностей. Для разрыва масляной плёнки в месте контакта и увеличения сил трения на конической поверхности кольца нарезана резьба и выполнены продольные канавки. Блокирующие кольца имеют зубчатые венцы, зубья которых скошены под определённым углом. С зубьями блокирующего кольца соединяется скользящая муфта в начальный момент включения передачи. Скользящая муфта имеет внутренний венец, которым она располагается на зубьях ступицы. Для продольного перемещения муфты вдоль ступицы в кольцевую её проточку заходит вилка переключения передач. Торцы зубьев муфты скошены под тем же углом, что и зубья блокирующих колец и венцов синхронизаторов.

Промежуточное зубчатое колесо 3 служит для включения заднего хода. В центральном отверстии зубчатого колеса запрессована металлокерамическая втулка, которая находится на оси. Перемещение зубчатого колеса вдоль оси осуществляется вилкой 14. Ось промежуточного зубчатого колеса установлена в отверстиях картеров сцепления и коробки передач. При включении заднего хода промежуточное зубчатое колесо соединяет между собой шестерню первичного вала и зубчатый венец муфты синхронизатора первой и второй передач, вследствие чего вторичный вал вращается в обратную сторону.

Главная передача состоит из пары косозубых цилиндрических колёс. Шестерня изготовлена вместе с вторичным валом, а зубчаток колесо 34 крепится болтами к фланцу коробки 36 дифференциала.

Дифференциал конический, двухсателлитный. Коробка 36 дифференциала вращается в двух роликовых конических подшипниках 35, предварительный натяг в которых регулируется подбором толщины регулировочного кольца 3. Внутренняя полость коробки дифференциала имеет форму сплошной сферы. В этой полости расположены две полуосевые шестерни 39 и два сателлита вращающиеся на оси 45. Ось удерживается в коробке дифференциала стопорными кольцами 44. На посадочных шейках оси нарезаны канавки для улучшения условий смазки контактирующих поверхностей. Применение сплошной сферы в коробке дифференциала, контактирующей с полуосевыми шестернями и сателлитами, позволило исключить опорные шайбы полуосевых шестерён

Полуосевые шестерни насажены на шлицах хвостовиков корпусов внутренних шарниров привода колёс и стопорятся кольцами 38. Шестерня пятой передачи крепится на шлицах первичного вала.

На коробку дифференциала напрессована пластмассовая шестерня 43 привода спидометра. Зубчатое колесо своим валиком расположена в корпусе привода 42 спидометра, который крепится к картеру коробки передач. На выходе из корпуса привода спидометра валик шестерни уплотняется уплотнителем. Для уплотнения зазора между приводом спидометра и посадочным гнездом в проточку корпуса устанавливается резиновое уплотнительное кольцо. На верхней части корпуса привода спидометра нарезана резьбы для накидной гайки крепления троса 40.

Привод переключения передач.

У переднеприводного автомобиля с передним поперечным расположением силового агрегата расстояние между местом установки рычага переключения передач и коробкой передач увеличивается, вследствие чего появляются дополнительные связывающие элементы рычага с коробкой передач. Это приводит к усложнению привода переключения передач.

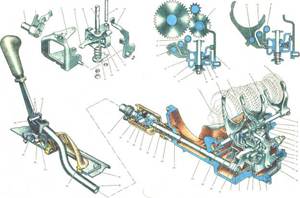

На автомобиле ВАЗ – 21083 привод переключения передач состоит из рычага 39 с шаровым пальцем 38, шаровой опорой 37, тяги 35, шарнира, штока 20 выбора передач и механизмов выбора и переключения передач.

Рычаг 39 переключения передач выполнен в виде планки, в которую вварена втулка. В ней установлены две разрезные пластмассовые втулки 41, через которые проходит ось 40, соединяющая рычаг с тягой 35. Соединительная ось фиксируется во втулках рычага стопорной скобой 42. Шаровая головка пальца рычага расположена в сферическом гнезде шаровой опоры 37, что позволяет рычагу перемещаться в продольном и поперечном направлениях. Шаровая опора пластмассовая, имеет четыре радиальные прорези для облегчения установки в опору шаровой головки рычага. Сама опора расположена в гнезде корпуса 34 рычага, который крепится к полу кузова болтами. На планку рычага надевается пластмассовая рукоятка с рисунком и цифровым обозначением расположения передач.
