Трансмиссия и привод передних колёс

Регулятор давления крепится двумя болтами 59 к полке кронштейна 78, который в свою очередь крепится к кронштейну пола кузова. При этом передний, более длинный болт 59 одновременно крепит вильчатый кронштейн 58 рычага 7 привода регулятора давления. Чтобы кронштейн 58 не поворачивался относительно болта 59, его выступ заходит в паз а кронштейна 78. Благодаря этому пазу и овальным отверстиям в кро

нштейне 58 под болт 59 крепления кронштейн 58 вместе с рычагом 7 привода регулятора давления можно перемещать относительно регулятора давления. Этим самым регулируется привод регулятора давления.

К вильчатому кронштейну 58 приварен палец, который является упо-

ром для рычага 7. В отверстие упора запрессован штифт 79 относительно которого поворачивается двуплечий рычаг 7. Этот рычаг имеет коробчатое сечение. В его верхнем отверстии расположена ось 80, через отверстие которой проходит конец упругого рычага 5 привода регулятора давления. Ось рычага и упругий рычаг стопорятся одним фиксатором. Чтобы исключить влияние вибраций и колебаний от деталей привода, на поршень регулятора давления на упоре рычага установлена пластинчатая пружина 57. Ее верхняя часть заходит в щель рычага 7, а нижняя часть упирается в нижнее плечо рычага. Упругий рычаг 5 свободно проходит через овальное отверстие пружины 57. Другой конец упругого рычага 5 шарнирно соединяется с серьгой 61, которая качается на пальце кронштейна рычага задней подвески. Серьга удерживается на пальце стопорной шайбой, а на конце упругого рычага - скобой.

В корпусе регулятора давления с одной стороны ввернута пробка 68 с уплотнительной прокладкой, а с другой - установлена втулка 62, фиксируемая в корпусе стопорным кольцом 76. Во втулке 62 установлен поршень 75. На выходе из цилиндра он уплотняется защитным колпачком 77. Головка поршня с зазором входит во втулку 64. Пружина прижимает через шайбы 63 уплотнительное кольцо и уплотнитель головки поршня 74 к торцам втулок 62 и 64.

В пробке 68 установлен резинометаллический клапан 69, поджимаемый к седлу 70 пружиной. Герметичность посадки седла 70 в пробке обеспечивается уплотнительным кольцом 67. Седло клапана завальцовано в пробке 68. Выступающая часть клапана 69 упирается в толкатель 65. Он установлен во втулке 66 и уплотняется вместе с ней двумя резиновыми кольцами 73. Пружина через тарелку 71 поджимает втулку толкателя с уплотнительными кольцами 73 к шайбе, которая удерживается на толкателе 65 стопорным кольцом. Во втулке 66 выполнено радиальное отверстие, которое совпадает с отверстием корпуса регулятора давления. Снаружи это отверстие закрывается резиновой заглушкой 72. Она должна утопать в отверстии корпуса регулятора давления на 1 - 2 мм. Если жидкость подтекает из-под заглушки или заглушка выдавливается из отверстия, значит кольца 73 не обеспечивают герметичность соединения.

В регуляторе давления имеется четыре камеры, две из которых соединяются с главным тормозным цилиндром, а две другие - с колесными цилиндрами тормозных механизмов задних колес.

Механический привод стояночного тормоза состоит из рычага 13 с кронштейном 12, регулировочной тяги 11, уравнителя 10 троса, двух задних тросов 8 и рычагов 38 ручного привода колодок.

Рычаг 13 смонтирован на кронштейне 12 вместе с зубчатым сектором. Этот неразборный узел крепится к полу кузова. В зацеплении с зубчатым сектором находится защелка, которая управляется через тягу кнопкой рычага. Все эти детали собраны в полости рычага 13. Для выключения контрольной лампы стояночного тормоза на рычаге 13 имеется упор, действующий на шток выключателя.

Рычаг 13 стояночного тормоза пальцем соединяется шарнирно с тягой 11. Палец стопорится скобой. На другом конце тяги крепится регулировочной гайкой с упорной шайбой уравнитель 10 тросов. Положение гайки на тяге фиксируется контргайкой. На оба конца уравнителя надеваются передние наконечники задних тросов. Задние наконечники тросов соединяются с рычагами ручного привода колодок.

Трос расположен в многослойной оболочке, имеющей на концах свои наконечники. Задний наконечник крепится к щиту 1 тормозного механизма, а передний входит в гнездо кронштейна днища кузова. Кроме этого, оболочка троса дополнительно опирается на два кронштейна рычага задней подвески и кронштейн кузова. Многоточечные опоры оболочки обеспечивают свободное, без заеданий, перемещение троса в его оболочке, а также предохраняют трос от повреждений.

Рычаг 38 ручного привода колодок шарнирно соединяется пальцем 37 с задней колодкой тормозного механизма. Палец фиксируется через упорную шайбу шплинтом. Ребра колодок и рычага 38 заходят в паз разжимной планки 23. На нижний конец рычага 38 надевается наконечник 41 троса. Для возврата тросов в исходное положение при растормаживании на концах тросов установлены пружины 40.

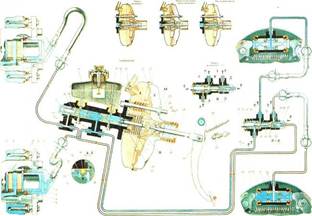

Схема работы тормозов.

Весь цикл работы рабочей тормозной системы разделяется на следующие этапы:

система расторможена;

торможение;

растормаживание и как промежуточный этап - нажатие на педаль тормоза приостановлено.

Система расторможена. В этом случае педаль 44 тормоза оттянута пружиной 29 до упора в наконечник 43 выключателя стоп-сигнала. Цепь размыкается и лампа стоп-сигнала не горит. Толкатель 28 вместе с корпусом 21 клапана и штоком 46 отжаты пружиной 47 в крайнее положение. При этом головка клапана 24 отходит от корпуса клапана и через образовавшийся зазор и каналы М и Н полости Л и В сообщаются между собой. Поэтому при работающем двигателе разрежение из впускной трубы двигателя через вакуумный клапан 20 передается в полость А и через канал Н и зазор между клапаном 24 и корпусом 21 и канал М передается в полость В. Таким образом в обеих камерах будет разрежение и вакуумный усилитель не будет воздействовать на поршни главного цилиндра. Поэтому поршни 14 и 18 под действием возвратных пружин 13 отжимаются в крайнее положение до упора в ограничительные винты 10. При этом распорные кольца 16, упираясь в винты 10, отводят уплотнительные кольца 11 от торцов канавок поршней, вследствие чего образуются компенсационные зазоры Б, через которые рабочие полости главного цилиндра сообщаются с бачком. Поэтому рабочих полостях главного цилиндра давления жидкости не будет.

Поршень 30 регулятора давления тормозов поджимается рычагом 7 через пластинчатую пружину 57 к толкателю 40, а он в свою очередь упирается в седло клапана 35. При этом толкатель отжимает клапан 38 от седла и между ними образуется зазор Л, равный 1,3 - 1,7 мм, а между уплотнителем 41 и головкой поршня - зазор К, равный 1,6 - 2,4 мм. Через образовавшиеся зазоры камеры Д и Г свободно сообщаются с камерами Ж и 3, которые соединяются с колесными цилиндрами тормозных механизмов задних колес. Поэтому полости колесных цилиндров также будут свободно сообщаться с главным цилиндром, т.е. во всей системе не будет давления жидкости (Р, = Р2).
