Трансмиссия и привод передних колёс

Применяемый на автомобиле привод передних колес компактен и надежен. Долговечность привода при правильной эксплуатации автомобиля обеспечивается совершенством конструкции шарниров, подбором улучшенным материалов, точностью изготовления деталей, хорошей герметичностью шарниров и применением специальной смазки.

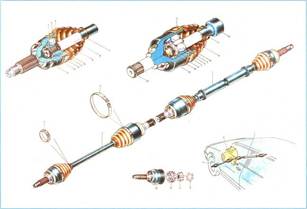

Приводы правого 1 и левого 3 колес имеют одинаковую конструкцию и отличаются валам

и: у привода левого колеса - сплошной, а у правого -трубчатый. Разная длина валов объясняет смещение коробки передач в левую сторону от оси автомобиля.

Привод каждого колеса состоит из двух карданных шарниров равных угловых скоростей и вала. Наружный шарнир, соединенный со ступицей колеса, состоит из корпуса 13, сепаратора 6, внутренней обоймы 4 и шести шариков 5. В корпусе шарнира и в обойме выполнены радиусные дорожки качения, кривизна которых имеет меридиональное направление. В этих дорожках располагаются шарики 5, соединяющие между собой корпус 13 и внутреннюю обойму 4. Шарики помещены в окнах сепаратора 6 и удерживаются им в одной плоскости. Вследствие этого происходит цен-трация внутренней обоймы и корпуса шарнира. Рабочий угол поворота наружного шарнира до 42й

Внутренняя обойма насажена на шлицы вала 8 до упора в кольцо 10. Удерживается обойма на шлицах вала стопорным кольцом 12. Сепаратор имеет сферическую поверхность и окна под шарики. Он обеспечивает синхронность вращения соединяемых шарниров валов за счет установки шариков в бессекторной плоскости угла пересекающихся осей звеньев шарнира, т.е. выполняет роль делителя. Вследствие этого независимо от угла поворота шарнира шарики всегда удерживаются в плоскости постоянной частоты вращения. Одновременно через сепаратор передается крутящий момент.

Для герметизации полости шарнира применяется гофрированный резиновый защитный чехол 9, который на корпусе шарнира и на валу 8 привода колеса крепится хомутами 7 и 11. Герметичность мест посадки чехла обеспечивается кольцевыми канавками на корпусе шарнира, в которые вдавливается чехол при затягивании хомута. В самом чехле также выполнены канавки; они создают лабиринтное уплотнение. Осевое фиксирование чехла на валу достигается упорными буртиками на валу привода. Стягивающие хомуты выполнены из стальной ленты, на которой выштам-пованы три гнезда и один фиксирующий зуб. Два гнезда служат для стягивания хомута специальным приспособлением, в третье заходит фиксирующий зуб.

На шлицевой наконечник корпуса шарнира насаживается ступица переднего колеса. Она крепится самоконтрящейся гайкой.

Внутренний шарнир соединяется с полуосевой шестерней дифференциала. Он имеет незначительные конструктивные отличия по сравнению с наружным шарниром. Это прежде всего дорожки в корпусе шарнира и в обойме, которые выполнены прямыми, а не радиусными, что позволяет деталям шарнира перемещаться в продольном направлении. Это необходимо для компенсации перемещений, вызванных колебаниями передней подвески и силового агрегата. Продольное перемещение обоймы в корпусе шарнира ограничивается с одной стороны проволочным фиксатором 16, с другой - пластмассовым буфером 18. Фиксатор установлен в канавку корпуса шарнира, а буфер - в торец вала привода колеса. Хвостовик корпуса шарнира соединяется при помощи шлиц с полуосевой шестерней дифференциала. Полуосевая шестерня удерживается на шлицах вала стопорным кольцом 20.

Защита деталей шарнира от воздействия влаги и грязи осуществляется так же, как и у наружного шарнира.

При сборке карданных шарниров в них закладывается специальная смазка ШРУС-4. При эксплуатации автомобиля замена смазки не производится, если чехлы обеспечивают герметичность шарниров.

Приводы передних колес работают в наиболее тяжелых и неблагоприятных условиях, так как они расположены в зоне наибольшего воздействия влаги и грязи и передают крутящий момент на колеса под постоянно изменяющимися углами и нагрузками. Высокая точность изготовления деталей шарниров, применение высококачественных материалов и смазки обеспечивают надежную работу узла и в этих условиях, но только при сохранении герметичности шарнира. Поэтому важно периодически проверять состояние защитных чехлов и хомутов, чтобы своевременно обнаружить на них трещины, деформации или следы задевания о дорожное покрытие и принять меры по их замене. Этим самым предупреждается преждевременное изнашивание шарниров.

Рулевое управление.

У переднеприводных автомобилей на передние колеса приходится большая нагрузка, поэтому требуется большое усилие для их поворота, для этого на автомобилях устанавливаются рулевые механизмы с большим передаточным отношением и лучшим коэффициентом полезного действия.

Этими качествам обладает травмобезопасное рулевое управление с реечным рулевым механизмом. Такой тип рулевого управления компактен и прост в конструкции, более экономичен в изготовлении и хорошо сочетается с переднеприводной компоновкой автомобиля и поперечным расположением силового агрегата. С целью повышения пассивной безопасности рулевое колесо имеет демпфер 22.

Рулевое управление состоит из рулевого механизма и рулевого привода.

Рулевой механизм реечного типа в сборе с тягами рулевого привода крепится в моторном отсеке двумя скобами 9 к панели передке кузова, что позволяет более рационально использовать пространство внутри кузова. Для гашения вибраций между картером рулевого механизма и панелью, а также на обеих опорах картера установлены резиновые подушки 10.

Картер рулевого механизма отлит из алюминиевого сплава вместе с левой опорой. В полости картера на двух подшипниках установлена приводная шестерня 30. Шариковый подшипник 31 на валу шестерни фиксируется стопорным кольцом 32. Наружное кольцо шарикового па поджимается к торцу гнезда картера гайкой 35 с защитной шайбой 33, который насаживается на вал приводной шестерни и фиксируется на нем проволочным кольцом. Для герметизации зазора между валом шестерни и гайкой в ее проточке установлено уплотнительное резиновое кольцо 34.

На картере рулевого механизма и на пыльнике выполнены метки А и В для правильной сборки рулевого механизма. На валу приводной шестерни нарезаны шлицы для крепления эластичной муфты 20, через которую приводная шестерня соединяется с валом рулевого управления. Эластичная муфта дефпфирует удары, колебания, глушит шумы, допускает относительное перемещение между рулевым механизмом и рулевым валом 25. Чтобы эластичная муфта не перемещалась вдоль вала приводной шестерни, на валу выполнена лыска, в которую заходит стяжной болт 19 фланца эластичной муфты. Чтобы углы поворота передних колес не нарушались при установке рулевого управления на автомобиль, лыску на приводной шестерне устанавливают вправо по ходу движения автомобиля, а спицы рулевого колеса - горизонтально и в этом положении соединяют вал рулевого управления с приводной шестерней. Роликовый цилиндрический подшипник 29 запрессован в гнездо картера рулевого механизма. На него опирается нижний конец приводной шестерни.
