Проектирование деревянного моста

Таблица 1.1 Ведомость подсчета стоимостей и трудоемкостей моста

1.3.2 Технико-экономические показатели

деревянный мост стойка пролет

Таблица 1.2 Технико-экономические показатели варианта моста

2 Исходные данные к расчету моста

2.1 Пролетное строение и опора заданная к расчетам

К расчету задано пролетное строение из составных пакетов с колодками, с нагрузкой С9 .Сближена рамно-свайная опора.

2.2 Нагрузки, габариты, материалы и их расчетные характеристики

Пакет рассчитывают на воздействие постоянных и временной нагрузок.

Из постоянных нагрузок учитывают:

- нагрузку от веса мостового полотна;

- нагрузку от тротуаров и перил;

- нагрузку от веса пакетов.

Нормативную временную вертикальную эквивалентную нагрузку от подвижного состава железных дорог (СК) принимают в зависимости от характеристик линии влияния: длины загружения и от относительного положения вершины линии влияния на длине загружаемого участка соответствующего усилия и класса временной нагрузки К.

В курсовой работе задан класс нагрузки – С9.

Габарит проезда «С» - предельное перпендикулярное оси очертание, внутрь которого не должны заходить никакие сооружения. Ширина габарита «С» равна 4900 мм.

Порода дерева – сосна. Расчетные характеристики сосны первого сорта приведены в таблице 2.1

Таблица 2.1 Расчетные характеристики сосны первого сорта

,

где - длина площадки смятия вдоль волокон древесины, см.

2.3 Основные положения расчета

Расчёт моста ведётся по методу предельных состояний. Предельное состояние – это такое состояние, когда сооружение или его основание под влиянием силовых воздействий перестаёт удовлетворять условиям эксплуатации или затрудняется его эксплуатация. Существует две группы предельных состояний:

1) Предельное состояние, при котором эксплуатация сооружения должна быть прекращена. Соответствующие этой группе расчёты деревянного моста:

-расчёт на прочность (σ, τ, - M, N, Q) – расчёт на однократное воздействие нагрузки

-расчёт на общую устойчивость формы

-расчёт на местную устойчивость формы

-расчёт на устойчивость положения конструкции – против опрокидывания или сдвига

2) Предельное состояние, при котором эксплуатация возможна, но с ограничениями (скорости, веса и др.). К ней относят (для деревянных мостов):

-расчёты по величине продольного прогиба

Определение усилий и моментов.

При расчёте конструкций деревянных мостов допускается:

-усилия в элементах и соединениях определять, предполагая упругую работу материала;

-пространственную конструкцию расчленять на отдельные плоские системы и рассчитывать их на прочность без учёта податливости элементов;

-узловые соединения элементов сквозных конструкций принимать при расчётах шарнирные;

-не учитывать напряжения и деформации от изменения температуры, а также возникающие при усушке и разбухании древесины;

-считать, что укосины, диагональные связи и раскосы не участвуют в восприятии вертикальных усилий, передаваемых насадками на стойки.

3 Расчет основных несущих элементов пролетного строения (составного пакета)

3.1 Экскиз

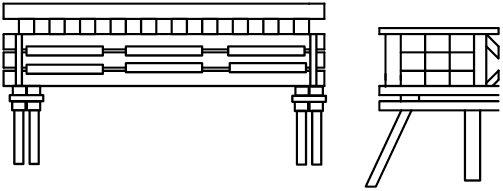

Рис. 3.1 Эскиз

3.2. Расчет на прочность при нормальном и касательном напряжении при изгибе

3.2.1 Расчетная схема

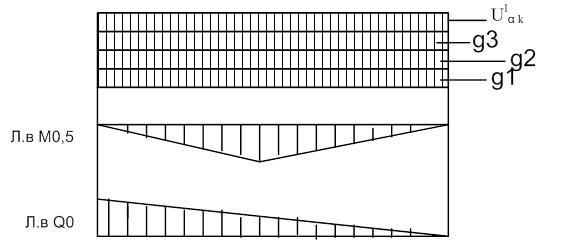

Рис. 3.2 Расчетная схема

3.2.2 Сбор нагрузок

Из постоянных нагрузок учитывают:

- нагрузку от веса мостового полотна:

- нагрузку от тротуаров и перил - нагрузку от веса пакетов:

4,6354

где - удельный вес древесины, кН/м3; 0,036 м2 - площадь сечения одного бруса в пакете, м2; - количество пакетов в поперечном сечении моста; - количество брусьев в одном пакете; 1,05 – коэффициент, учитывающий вес элементов, скрепляющих пакеты.
